车床用角磨机式磨削辅助工装

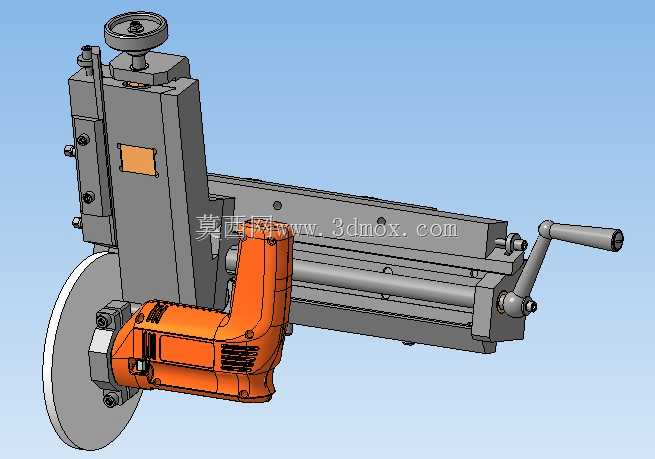

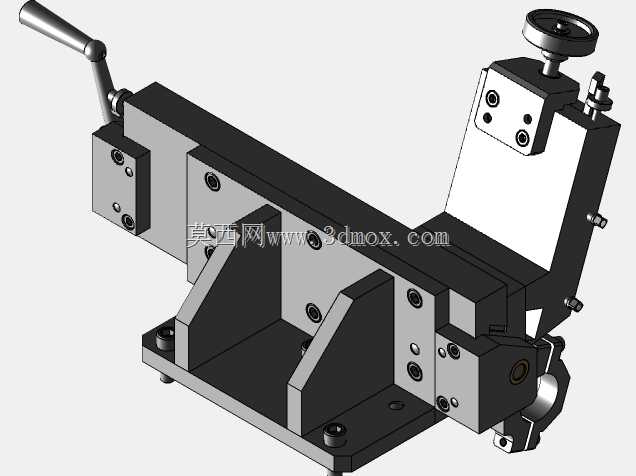

这款磨削辅助装置是针对普通车床外圆、端面磨削加工需求开发的配套工装，主要面向小型机加工车间、设备维修站点的现场加工场景，解决普通车床无法直接完成高精度磨削工序、无需额外购置专用外圆磨床的痛点，可在不改动车床原有结构的前提下快速加装，拓展车床的加工能力边界。装置整体采用立式安装基座搭配横向滑移导轨的结构设计，立式基座通过底部定位结构可直接固定在车床中拖板的原刀架安装位，无需对车床床身、拖板进行打孔、焊接等二次改造，安装定位基准与车床原有刀架安装基准重合，保证加装后磨削工位与车床主轴的同轴度公差控制在合理范围内，不会破坏车床原有加工精度。横向滑移导轨采用燕尾槽式导向结构，搭配端部的手摇操作手柄，可手动控制磨削单元的横向进给行程，进给调节精度可达0.02mm每格，适配不同长度工件的磨削走刀需求，导轨侧面设置有锁紧机构，进给到位后可锁止滑移座，避免磨削过程中出现窜动影响加工表面质量。磨削动力单元采用通用手持式角磨机作为动力源，通过专用抱箍夹具固定在滑移座前端，抱箍内壁设置有防滑橡胶垫层，可适配市面上绝大多数主流规格的100型、125型角磨机，拆装更换十分便捷，无需定制专用动力头，大幅降低了工装的制造成本与后期维护成本。角磨机的输出轴可直接安装普通树脂砂轮片、百叶轮、抛光轮等不同磨具，分别完成粗磨、精磨、抛光等不同工序，可加工的工件表面粗糙度最高可达Ra0.8，满足常规轴类零件、套类零件的外圆磨削、端面修磨、外圆抛光需求。立式基座顶部设置有手动调节手轮，可带动整个横向导轨组件沿竖直方向升降调节，升降行程范围为0-150mm，可适配不同直径工件的磨削高度需求，调节到位后通过侧面的锁紧螺钉即可固定竖直位置，保证磨削过程中砂轮与工件的接触压力稳定。装置整体外形尺寸紧凑，竖直方向总高度约320mm，横向导轨总长度约280mm，安装后不会超出车床中拖板的原有运行边界，不会干涉车床原有刀架的换装使用，需要进行车削加工时只需将该工装整体拆下即可恢复车床原有车削功能，实现一车多用的功能拓展。在实际使用场景中，该工装可完成磨损轴类零件的外圆修复、热处理后工件的表面氧化层去除、工件表面粗糙度提升、焊接轴类零件的焊缝打磨等多种加工任务，尤其适合维修类加工场景中多品种、小批量的磨削需求，无需为少量磨削工序专门调度磨床设备，大幅缩短维修加工的周期，降低加工成本。设计过程中充分考虑了操作安全性，砂轮外侧预留了安装防护罩的安装位，可搭配角磨机原有防护罩使用，避免磨削过程中砂粒、铁屑飞溅伤人，同时整体结构没有突出的尖锐棱角，所有操作手柄都采用防滑设计，操作时的施力角度符合人体工程学要求，长时间操作也不易产生疲劳。
