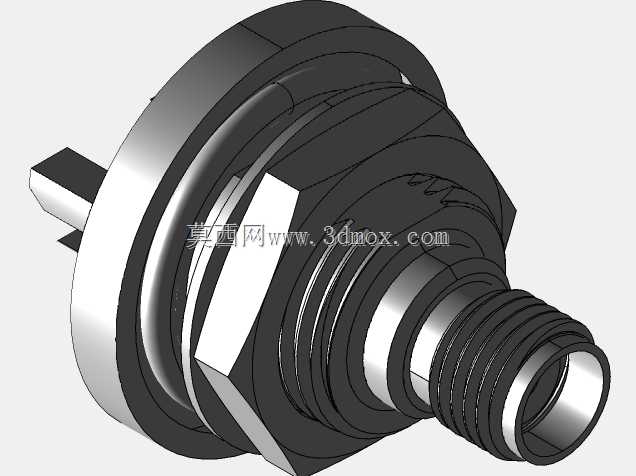

外螺纹穿墙式快接信号传输连接器

这款连接器是面向工业控制、仪器仪表、小型机电设备内部信号互联场景开发的穿墙式连接部件，主要解决设备壳体内外的弱电信号、低压控制回路的快速对接需求，可在有一定防尘防溅要求的设备舱、电控箱面板上完成固定安装，实现内部电路与外部线束的免焊接快速插拔，大幅降低设备装配、后期维护时的线路接线工作量。从功能特性来看，产品采用外螺纹加锁紧螺母的安装固定形式，前端的外螺纹段可直接穿过设备面板上的预制开孔，通过配套的六角螺母从面板内侧锁紧即可完成本体固定，不需要额外设计复杂的安装支架，适配1.5mm到5mm厚度范围的常见金属、塑料设备面板，安装边界兼容性较强。尾部的插合端采用阶梯式密封结构设计，对接后可实现IP65级别的防尘防溅防护，能够适配车间多尘、存在少量凝露的常规工业使用环境，避免粉尘、水汽侵入接触部位造成信号传输不稳定的问题。设计过程中优先考虑了装配的便捷性与接触可靠性，本体外侧的大直径法兰盘在安装时可贴合面板外侧，既可以作为安装限位结构，也能增大与面板的接触面积，避免长期使用后出现松动移位；插合端的接触件采用镀金处理的铜质插针，接触电阻低，信号传输衰减小，可稳定传输直流低频控制信号、传感器采集的弱电压电流信号，单回路额定载流可达5A，能够覆盖绝大多数小型机电设备的控制信号传输需求。外形尺寸方面，本体最大外径为22mm，面板开孔仅需12mm即可完成穿装，整体轴向长度控制在35mm以内，不会在设备面板内外占用过多安装空间，适配内部结构紧凑的小型化设备设计需求；外侧的六角拧动面可以使用普通开口扳手完成安装锁紧，不需要专用工具，现场装配、后期维护更换都十分便捷。接触部位采用防呆结构设计，插拔时可自动对准，不会出现插反导致的线路接错问题，插拔寿命可达5000次以上，能够满足设备全生命周期内的维护插拔需求。
