2.5英寸钢琴铰链SolidWorks三维设计模型

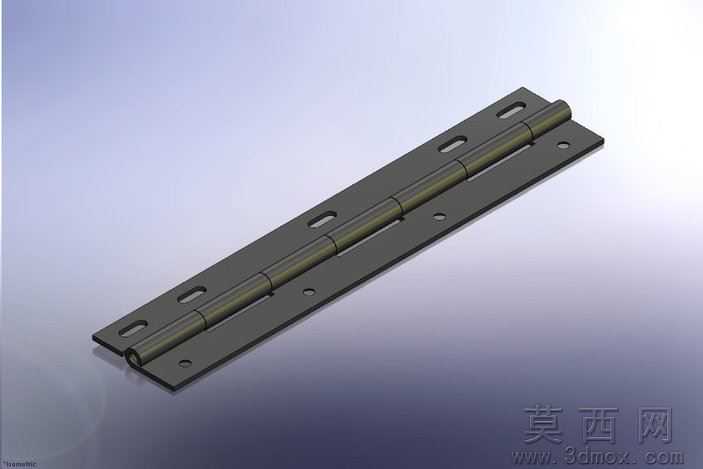

本模型为2.5英寸规格钢琴铰链的完整三维设计成果，建模阶段以SolidWorks2011为核心工具，采用自底向上的装配建模思路，首先分别完成左右两片合页页片、中心销轴的独立零件建模，页片部分通过草图绘制长圆形安装孔、定位小圆孔的截面轮廓，使用拉伸凸台命令生成基础板体，再对页片边缘做圆角倒角处理消除锐边，卷管部分通过薄壁拉伸、组合命令与页片主体整合，保证卷管与页片的一体化结构强度；销轴零件以旋转凸台命令生成圆柱主体，两端做微小倒角处理，最终通过同轴心、重合配合完成整体装配，还原铰链的转动连接关系，建模全程保留完整参数化特征树，可直接修改页片厚度、孔位间距、销轴直径等参数适配不同安装需求。参数设计上严格遵循2.5英寸钢琴铰链的通用行业标准，页片总长度对应2.5英寸公称尺寸，安装孔位间距、卷管内径与销轴的配合间隙、页片厚度均按照民用门窗、小型箱体连接的常用载荷要求设定，预留的转动间隙符合实际开合的运动需求，无过约束或干涉问题，可直接生成工程图标注尺寸公差用于生产参考。渲染材质部分采用哑光枪黑色金属材质，模拟冷轧钢铰链经发黑处理后的真实表面质感，调整材质的粗糙度、金属度参数还原金属表面细微的磨砂纹理，场景采用渐变浅灰背景搭配柔和的环境光，多角度展示铰链的整体形态与结构细节，同时附带STL格式文件可直接导入渲染软件做自定义材质调整。结构原理上，该钢琴铰链属于长型连续合页结构，相比普通短铰链拥有更长的连接支撑面，承重能力更强、开合更顺滑，通过中心销轴贯穿两侧页片的卷管结构实现铰接转动，页片上预留的长圆孔可适配安装时的位置微调，小圆孔用于精准定位固定，广泛用于钢琴琴盖、小型机柜门窗、木质箱体的转动连接场景。软件兼容方面，模型除原生SolidWorks2011格式外，还提供STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，附带的STL格式可直接用于3D打印打样验证结构，同时包含效果预览图方便快速查看模型形态，无需打开专业软件即可确认模型匹配度。研发教学应用层面，该模型可作为五金连接件设计的教学案例，帮助学习者掌握钣金类零件建模、装配配合、间隙设计的相关技巧，也可作为门窗、家具、小型设备设计的标准件直接调用，缩短产品研发周期，还可用于五金件结构力学仿真的基础模型，验证不同载荷下铰链的形变与受力情况，为定制化铰链的优化设计提供参考。
