工业级G型螺旋夹紧工装夹具结构

这款G型夹紧装置是机械加工、装配维修、木工制作、钣金加工场景中极为常用的夹持类工装，核心作用是在工件进行锯切、锉削、钻孔、粘接、焊接、打磨等工序时，将工件牢牢固定在工作台或基准面上，避免加工过程中工件出现位移、晃动、翘曲，保障加工精度与操作安全，也可用于多组件临时拼接定位，辅助完成装配对位、胶合固化等工序，是车间、维修站点、手工工坊里普及率极高的基础工装。

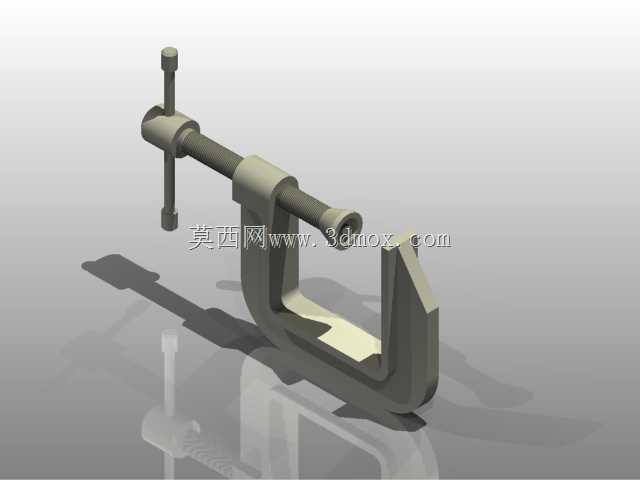

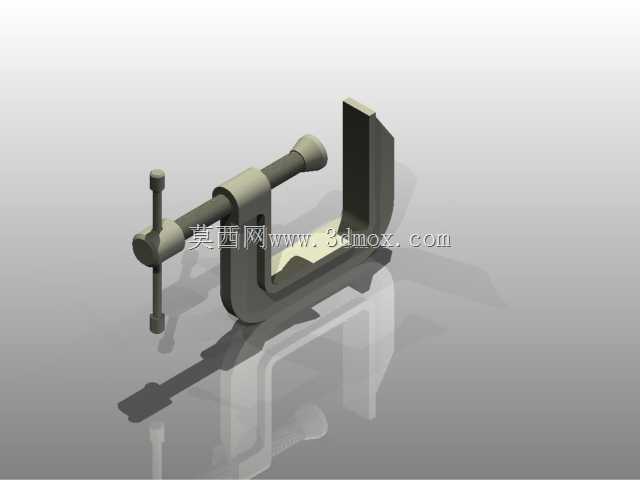

整体采用经典C型开口框架搭配螺旋进给结构，框架部分为一体式刚性结构，开口深度与夹持行程经过合理匹配，可覆盖常规厚度的板材、方管、型材、小型异形工件的夹持需求，框架的受力臂做了加厚过渡处理，在螺旋顶紧施加较大夹持力时，框架不会出现明显形变，保证夹持力稳定传递到工件接触面，不会因为框架回弹导致夹持松脱。

进给结构采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，顶紧后即便受到加工过程中的振动冲击，螺杆也不会自行回退松夹，操作端采用T型转动手柄，无需额外辅助工具，徒手即可施加足够的预紧力，手柄两端做了圆滑过渡，长时间操作也不会硌手，螺杆前端的压头为活动式设计，顶紧工件时压头可自适应贴合工件表面，不会因为螺杆转动带动工件偏移，也能避免压头刮伤工件表面。

设计上充分考虑了不同场景的使用边界，框架背部做了平整的基准面，既可以直接放置在水平台面上使用，也可以通过螺栓将夹具本身固定在专用工作台侧面，拓展垂直方向的夹持能力，整体外形紧凑无多余突出结构，收纳时可将螺杆完全收回至框架内，减少存放占用空间，夹持开口范围覆盖日常绝大多数小型工件的加工需求，受力路径经过优化，夹持力沿框架C型结构均匀传递，长期使用也不会出现框架开裂、螺纹滑牙等失效问题，适配多行业的轻中载荷夹持作业需求。
