W5500芯片SPI转以太网通讯模块

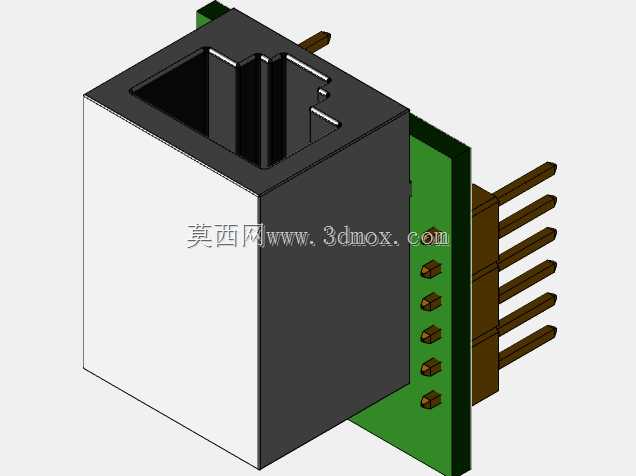

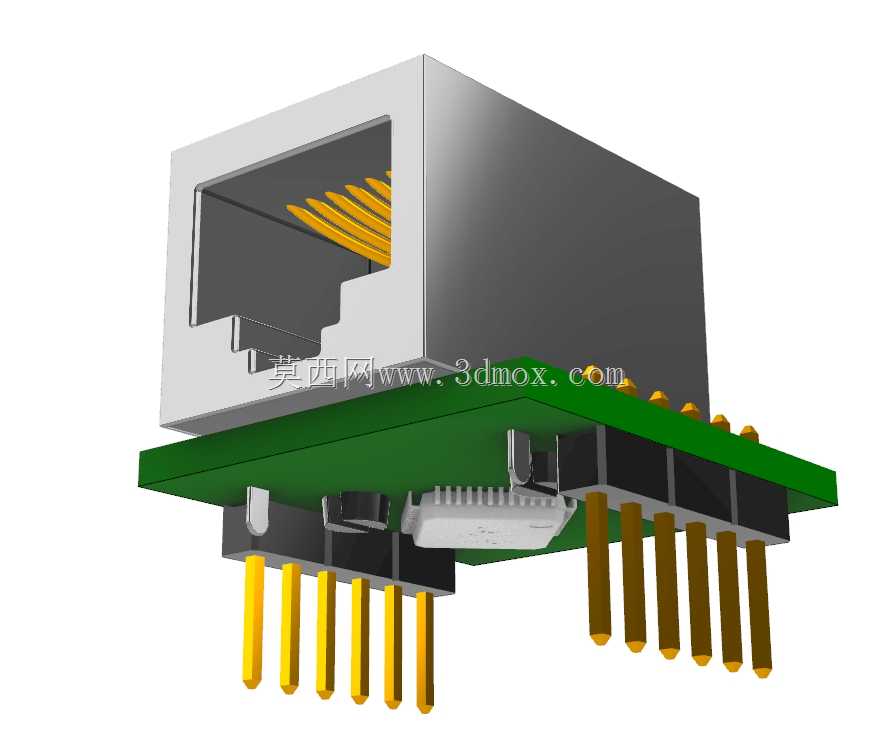

该模块是面向嵌入式设备开发的网络通讯组件，核心搭载W5500硬件协议栈芯片，可实现SPI接口到标准以太网的协议转换，为不具备原生网络能力的主控设备提供稳定的TCP/IP通讯能力，无需主控端额外运行复杂的协议栈代码，大幅降低嵌入式设备的联网开发门槛。模块集成了标准RJ45以太网接口，接口内置网络变压器与状态指示灯，可直接通过标准网线接入局域网或公网，支持10/100M自适应网络传输，可满足工业现场数据采集、物联网终端联网、远程设备控制、串口设备转网络等多类场景的使用需求，在工业传感节点、智能网关、小型工控设备、智能家居控制单元中都有广泛应用。设计上采用排针直插式结构，整体分为上下两层布局，上层为屏蔽式RJ45接口座，金属屏蔽外壳可有效降低外界电磁干扰对网络信号的影响，下层为绿色PCB载板，板载W5500主控芯片、必要的阻容件与电源滤波电路，两侧引出2.54mm间距的直插排针，排针包含SPI通讯引脚、电源引脚、复位引脚与中断引脚，可直接插接在面包板或用户设计的主控载板上，安装便捷无需额外焊接转接。模块的安装边界充分考虑嵌入式设备的紧凑空间需求，整体长宽尺寸适配常规开发板的扩展接口间距，排针引脚定义兼容主流嵌入式主控的SPI接口排布，用户可直接通过杜邦线连接或直插使用，无需额外调整引脚接线。电路设计上做了充分的信号完整性优化，网络差分走线做了等长处理，电源回路添加了多级滤波电容，可在工业级宽电压波动环境下稳定工作，RJ45接口的金属外壳直接连接PCB接地层，可有效泄放静电与浪涌冲击，提升复杂工业环境下的运行可靠性。模块的硬件协议栈已固化TCP、UDP、ICMP、IPv4等常用网络协议，支持最多8个独立Socket同时通讯，用户仅需通过简单的SPI寄存器配置即可完成网络参数设置、数据收发等操作，相比软件协议栈方案，可大幅降低主控芯片的运算资源占用，即使是资源有限的8位单片机也可轻松实现稳定的网络通讯功能。
