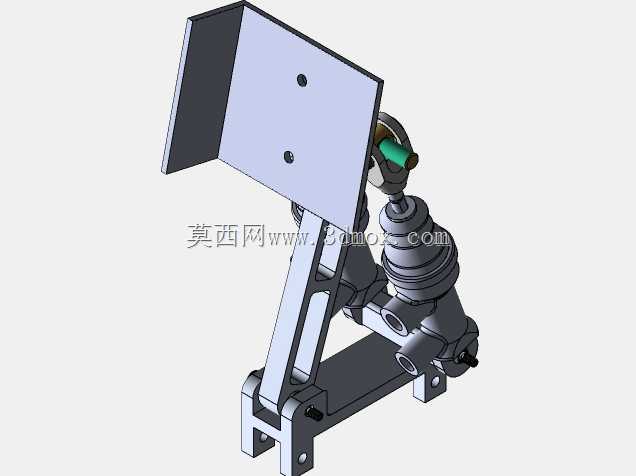

方程式赛车制动踏板集成结构设计

该制动踏板总成是专为大学生方程式赛车打造的核心制动操控部件，主要应用于FSAE赛事场景下的赛车驾驶舱操控区域，承担着将驾驶员脚部踩踏力传递至制动主缸、建立整车制动液压的核心功能，直接决定赛车制动响应速度与脚感反馈的线性程度，是赛车制动系统中直接关联驾驶操控安全与竞技表现的关键结构。从实际使用场景来看，该总成安装在赛车驾驶舱前部防火墙与驾驶员脚部空间之间的安装位，需要适配方程式赛车极为紧凑的舱内布局，同时满足赛事规则中对制动系统冗余度、安装强度的硬性要求，在高速过弯、重刹减速等极限工况下，不能出现结构形变、安装松脱等问题，还要兼顾驾驶员踩踏操作的人机工程合理性，降低长时间竞技驾驶的脚部疲劳。在功能特性上，该总成采用踏板臂与主缸安装座一体化的集成设计，将制动踏板、踏板转轴、主缸固定支架、安装底座整合为单一装配模块，省去了多余的连接转接结构，既提升了整体结构刚性，又减少了装配累积误差，踩踏力传递路径更短，制动响应延迟更低。踏板踩踏面采用带翻边的立式踏板设计，增大了脚部与踏板的接触面积，适配赛车鞋的踩踏接触面，避免极限驾驶时脚部滑脱；转轴部位采用耐磨衬套结构，降低转动阻尼，保证踏板回位顺畅；主缸安装位采用同轴度定位设计，保证踏板输出力的方向与主缸推杆轴线完全重合，避免偏载造成的主缸偏磨、卡滞问题。设计思路上，该结构优先遵循轻量化与高刚性平衡的原则，在保证安装强度满足极限制动力载荷的前提下，对支架、踏板臂的非受力区域做了镂空减材处理，整体重量控制在较低水平，适配方程式赛车极致减重的设计需求；安装边界方面，总成底部设置了多组标准化安装孔位，可适配不同管径的赛车车架钢管布局，安装孔位预留了一定的调节余量，可根据不同驾驶员的坐姿习惯微调踏板的前后安装位置，兼顾不同身材车手的驾驶习惯；踏板臂的力臂长度经过反复调校，匹配赛事常用制动主缸的缸径参数，保证踩踏力与制动液压输出的比例符合竞技驾驶的脚感需求，既不会因为力臂过短造成踩踏力度过重，也不会因为力臂过长导致制动行程过大、响应滞后。
