50A75mV外附定值分流器结构设计

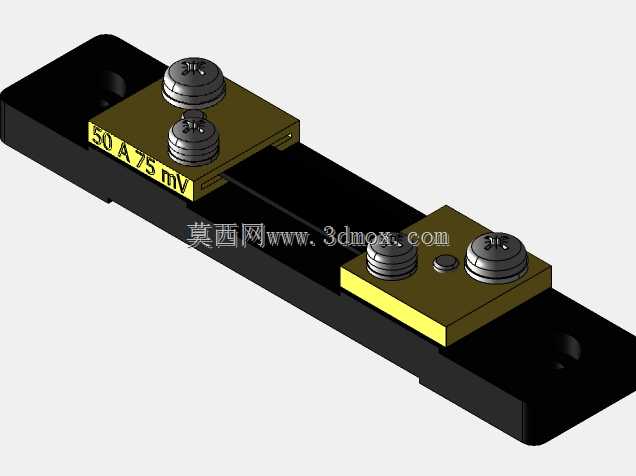

这款分流器是直流电路系统中用于电流采样测量的核心电气元件，主要应用在直流电源柜、工业电控设备、蓄电池检测系统、充电桩计量模块等场景中，作为直流大电流测量的配套传感部件，能够将回路中流通的大电流按照固定比例转换为毫伏级的低压信号，供给配套的测量仪表、保护装置或者数据采集模块使用，实现对直流回路电流的实时监测、过载保护以及能耗计量功能。该款分流器额定通流能力为50A，额定输出信号为75mV，匹配常规的直流毫伏表头使用时无需额外校准即可直接读取电流数值。产品整体采用长条式底座加双电位端子台的结构设计，底座为绝缘耐温的工程材质，两端预留了标准安装孔位，可直接通过螺丝固定在电气安装板或者设备内部的安装梁上，安装时无需额外定制支架，适配常规的电气柜安装空间。上方的两个导电端子台采用高导电率的铜质基材加工，表面做了镀镍防锈处理，既保证了大电流流通时的低接触电阻，避免长期工作出现过热氧化问题，也提升了户外或者潮湿工况下的抗腐蚀能力。每个端子台上配置了两颗锁紧螺丝，分别用于接入主回路的大电流导线和采样信号的细线，接线时主回路导线压接后通过大螺丝锁紧，保证大电流下的连接可靠性，采样信号线通过小螺丝固定，避免信号传输出现接触不良。两个端子台之间的连接段为精密锰铜合金分流体，是实现电流-电压转换的核心部分，该段材料的温度系数极低，在-40℃到60℃的常规工作温度区间内阻值波动极小，能够保证不同环境温度下的测量精度稳定，不会因为设备自身发热或者环境温度变化导致测量数值出现明显偏差。设计时充分考虑了电气间隙要求，两个端子台之间的绝缘距离满足低压电气设备的安全规范，避免高压工况下出现爬电击穿问题，底座的绝缘材质阻燃等级达到V0级，即使出现过载发热也不会出现明火燃烧，满足电气设备的安全使用要求。整体外形扁平紧凑，安装后占用的垂直空间极小，适合在内部空间紧凑的小型电控设备、便携检测仪器中安装使用，安装边界适配常规的电气安装间距，相邻安装其他电气元件时不会出现干涉问题。
