福特探险者8.8后桥驱动总成结构设计

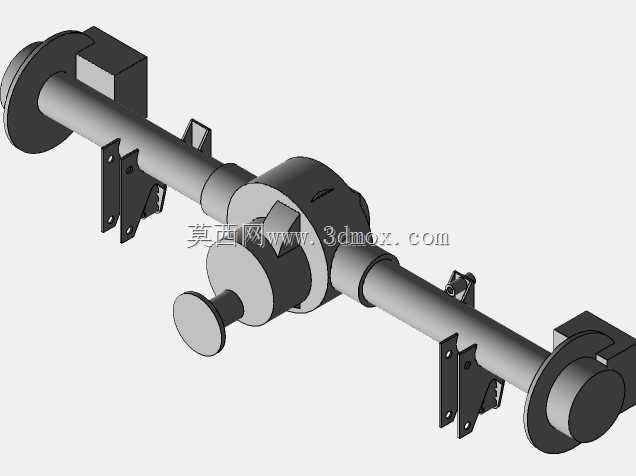

该后桥总成是面向硬派越野车型开发的核心承载传动部件，主要应用于非承载式车身的越野乘用车、轻型越野改装车场景，承担着将发动机输出扭矩经减速增扭后传递至两侧后轮、同时承载整车后部载荷、缓冲路面冲击的核心作用，在非铺装路面越野、重载拖拽、高速巡航等工况下都需要保持稳定的传动效率与结构强度。从功能特性来看，这套8.8规格后桥集成了主减速差速机构、半轴传动单元、悬挂安装支座、制动系统安装位等功能模块，差速器部分可以在车辆转向时自动调节两侧车轮的转速差，避免轮胎拖磨，同时整体桥的结构形式相比独立悬挂拥有更高的承载极限，更适合大扭矩输出、复杂路况冲击的使用场景。设计过程中优先考虑了结构强度与安装通用性的平衡，桥壳主体采用一体化成型的承载结构，两侧预留的钢板弹簧安装支座经过受力优化，安装孔位的位置精度控制在装配公差范围内，既可以适配原厂车型的悬挂安装点，也能满足越野改装场景下升高套件、重载弹簧的适配需求。主减速器壳体的外形设计充分考虑了离地间隙需求，下部做了圆弧过渡处理，避免越野工况下托底磕碰损伤壳体，同时壳体上预留的通气孔、加油放油孔位置都经过布局优化，日常维护保养时无需拆卸周边附件即可操作。两侧半轴的轴径、法兰盘安装尺寸都经过载荷校核，匹配大尺寸越野轮胎的扭矩输出需求，轮端的安装法兰可以适配不同规格的制动盘、轮毂单元，满足不同改装场景的配件通用性要求。整套总成的安装边界经过精准匹配，横向宽度、桥壳中心到安装支座的纵向距离、差速器壳体的突出尺寸都严格对应原厂车型的底盘布局，装车时无需对底盘结构做切割修改，直接对位安装即可完成装配，同时各个安装支座的焊接位置都做了应力分散设计，避免长期重载工况下出现焊缝开裂、结构变形的问题。
