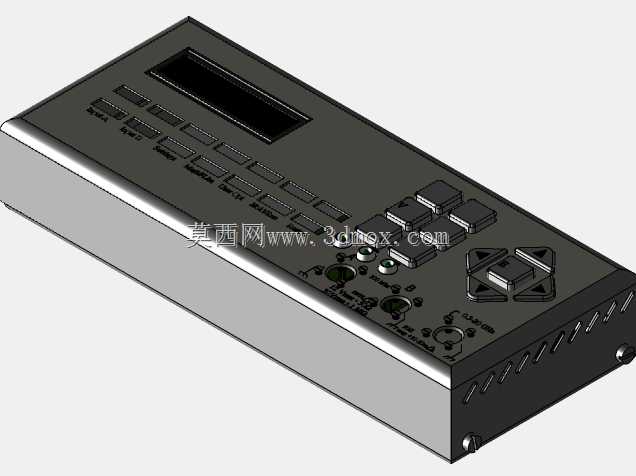

台式多功能万用表前面板操作壳体结构

这款台式万用表前面板壳体，是面向电子测量场景打造的人机交互核心承载结构，主要应用在实验室电子测试、产线元器件参数校验、电气设备运维检修等场景中，作为台式多功能测量仪器的正面操控与显示载体，承担着人机交互、接口防护、内部元器件定位固定的核心作用。从实际用途来看，该结构整合了显示窗口、功能按键区、调节旋钮、输入接口等全部用户操作模块，使用者可通过面板上的分区按键完成测量档位切换、功能模式选择、参数校准等操作，通过前置的输入接口连接测试表笔，实现电压、电流、电阻、电容等多类电参数的精准测量，面板上的显示屏窗口可直观呈现测量数值与设备状态，大幅降低现场操作的学习成本。从功能特性来看，面板采用分区式布局设计，上方预留长条形显示屏安装位，可适配常规段码屏或小型液晶显示模块；中部排布多组功能按键，包含方向导航键、数字功能键、档位切换键，按键排布符合日常操作的人机工学逻辑，高频操作按键集中在右手易触及的区域；下方设置多组输入接口与调节旋钮，接口周边预留标识刻印区域，可清晰标注不同接口的测量量程与适用场景，避免使用者误接损坏设备；壳体侧边预留散热格栅开孔，可保障内部测量电路长时间工作时的热量散出，底部设置固定孔位，可与仪器下半部分壳体完成精准扣合与螺丝锁附。设计思路上，整体采用扁平化方正造型，边角做小圆弧过渡处理，既兼顾了台式设备放置的稳定性，也避免锐边带来的操作磕碰风险；面板表面做哑光质感处理，可减少实验室灯光反射对显示屏读数的干扰；所有按键与接口的安装位都做了定位凸台设计，可在装配时快速对准内部电路板的对应位置，降低装配公差带来的按键卡滞、接口对位偏差问题。外形尺寸与安装边界方面，整体为长方体扁平结构，长宽比例适配常规台式仪器的桌面放置需求，厚度控制在合理范围，不会占用过多桌面操作空间；面板与后壳的配合面做了止口设计，既可以提升壳体的装配贴合度，也能起到一定的防尘防护作用，适配常规室内工作环境的使用需求。
