双座越野赛车管式防滚车架结构设计

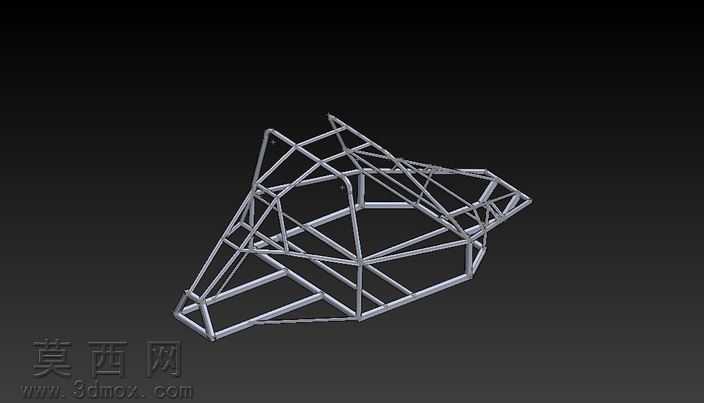

本作品为双座越野赛车的核心管式承载防滚车架三维设计，建模过程严格遵循越野赛事的安全规范与越野行驶的力学性能要求，采用空间桁架结构形式完成整体搭建。建模阶段以管材的空间交汇节点为核心设计基准，逐段绘制不同走向的金属管材路径，通过精准的空间坐标定位保证每一段管材的连接角度、搭接长度符合焊接工艺要求，避免出现应力集中的锐角交汇节点，所有管材衔接处均做贴合式的切口适配处理，确保相邻管材能够实现满焊连接，提升整体结构的连接强度。材质设定上，主体车架管材选用高强度铬钼合金钢管材质，在渲染表现中还原金属管材的哑光银灰色金属质感，对管材的壁厚做了参数化设定，可根据不同赛事的安全级别要求快速调整管材规格，兼顾结构强度与整车轻量化需求。结构设计层面，前部预留了发动机、转向机构、前悬架安装的固定点位，中部按照双座布局规划了驾驶舱的乘坐空间，两侧设计了门槛加强梁结构，顶部设置了完整的顶部防滚环结构，后部预留了动力总成、后悬架、油箱的安装区域，横向与斜向布置的支撑管材形成了多个稳定的三角形受力结构，能够在车辆发生翻滚、碰撞时有效分散冲击载荷，为驾乘人员提供充足的生存空间。设计思路上，优先保证车架的扭转刚度与抗冲击性能，通过拓扑优化思路删减非必要的冗余管材，在满足安全强度要求的前提下尽可能降低车架自重，同时兼顾后续总装阶段的零部件安装便利性，所有安装点位的坐标均与配套的悬架、转向、动力系统安装基准做了匹配校准，避免后续装配出现干涉问题。渲染阶段采用深色渐变背景突出车架的金属结构轮廓，通过多角度的光影投射清晰展现每一段管材的空间走向与节点连接形式，直观呈现车架的整体空间布局与结构特点，可作为越野赛车底盘开发、赛事安全结构设计、管式车架教学的参考三维模型使用。
