卧式工业承压储存罐体结构设计

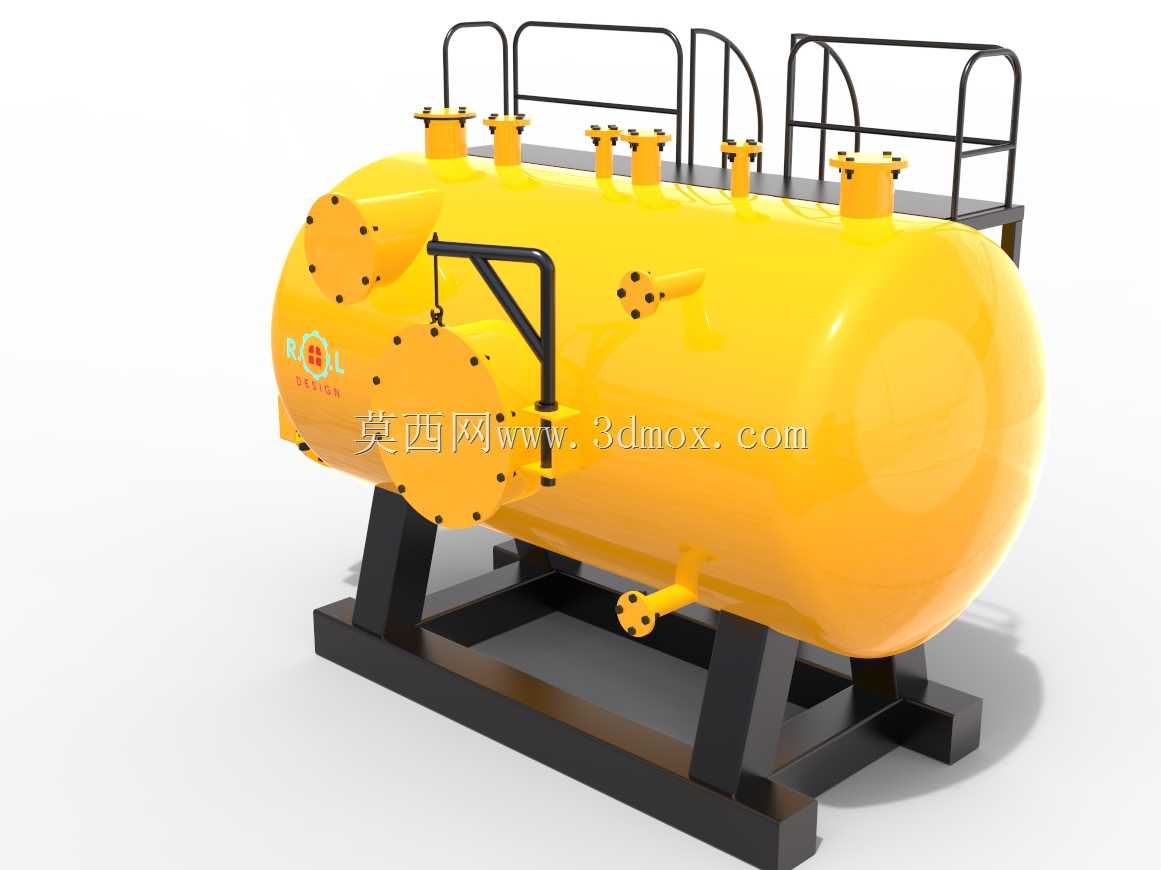

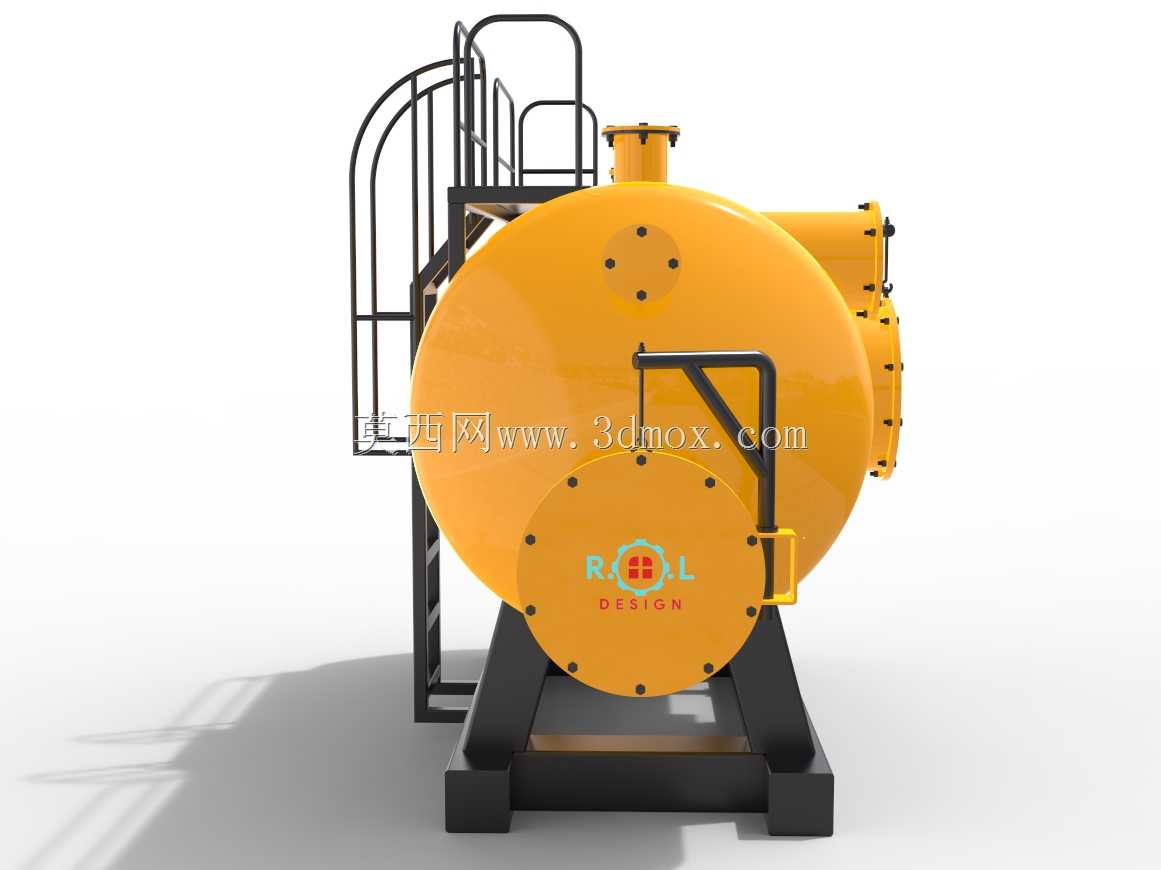

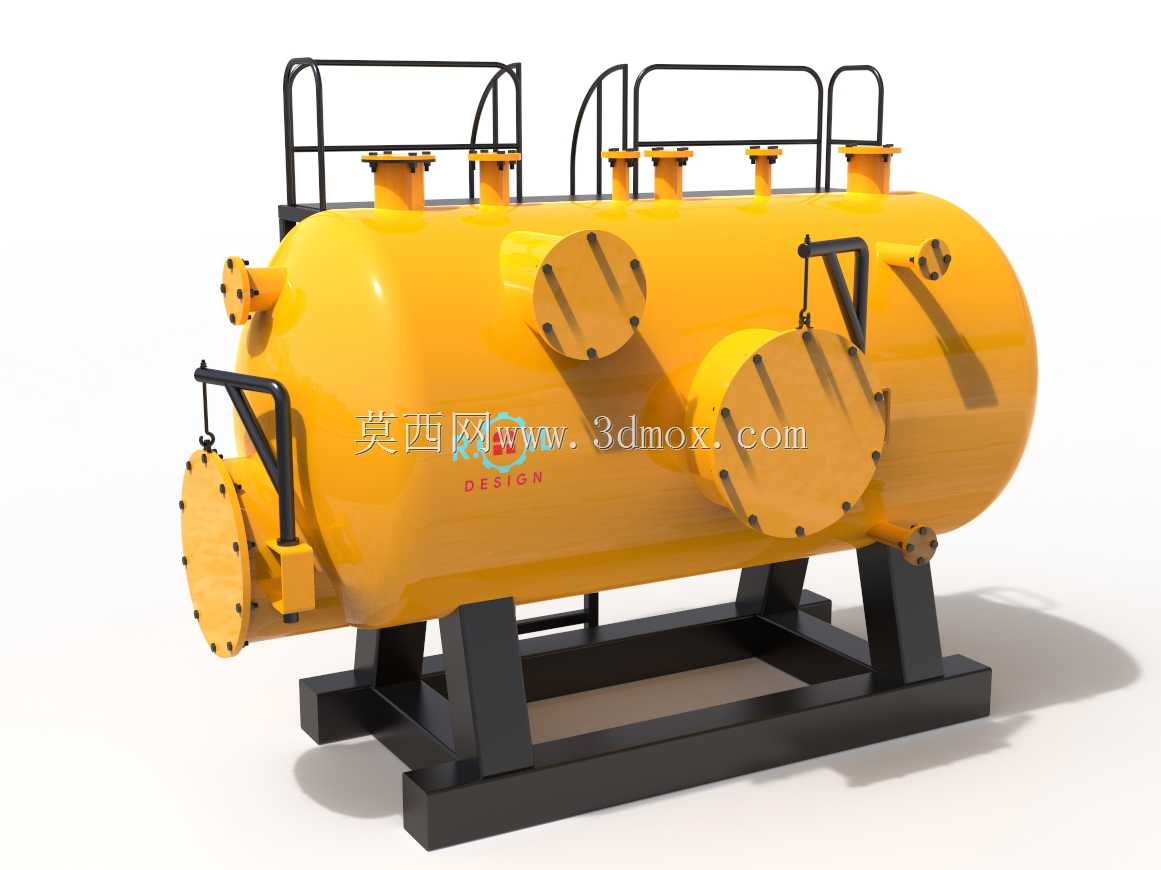

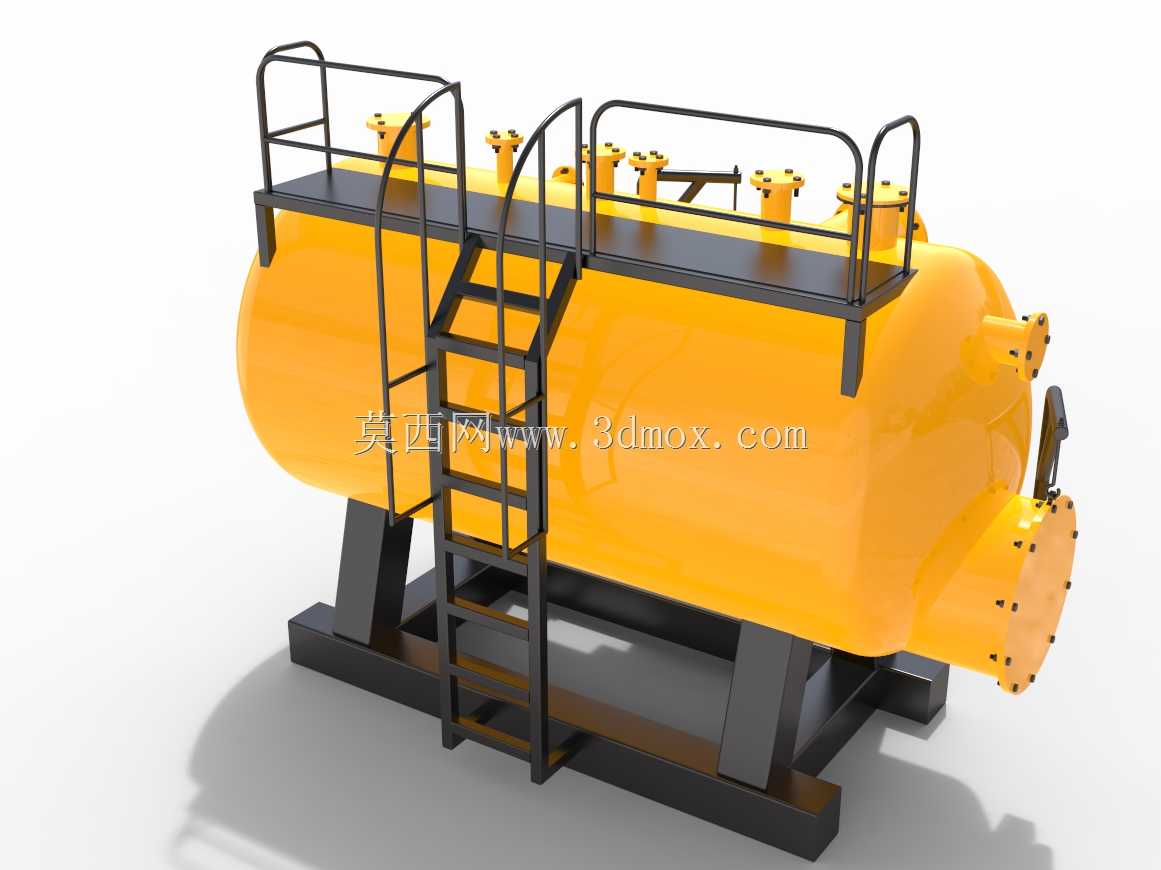

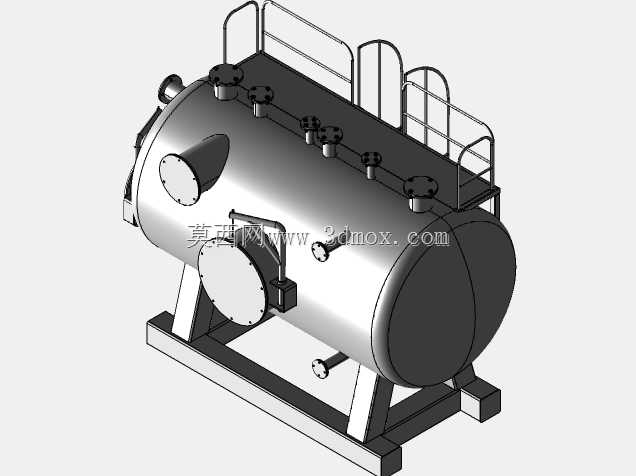

该卧式承压罐体主要应用于石油化工、能源动力、轻工制造等领域的工业生产场景，可作为压缩气体缓冲、工艺介质暂存、蒸汽冷凝水收集、反应物料中转的核心承载设备，适配有压流体的静态储存与管路系统稳压需求，能够在额定承压范围内稳定容纳气态、液态或气液混合态的工业介质，避免介质压力波动对上下游管路及生产设备造成冲击，同时可配合外置的液位、压力检测组件实现介质存量与运行参数的实时监控。设备主体采用卧式圆筒形结构设计，两端配置标准椭圆形封头，相比立式罐体拥有更低的安装重心，对场地地面承重要求更友好，大容积规格下的结构稳定性更突出，适合厂区室内外固定工位长期部署。罐体顶部设置多组不同通径的工艺接管，可分别对接介质进料、出料、排气、安全泄压、仪表检测等外接管路，侧面预留的大口径人孔结构方便运维人员进入罐体内部开展定期检修、内壁清洁与焊缝探伤作业，人孔采用快开式螺栓压紧密封结构，兼顾密封可靠性与操作便捷性。罐体外部配置的弧形护栏与顶部操作平台，为日常巡检、阀门操作提供安全的作业站位，底部的鞍式支座采用型钢焊接成型，通过合理的支撑跨距设计分散罐体满负荷运行时的整体载荷，避免筒体局部应力集中造成的结构变形。设计阶段充分考量承压设备的力学性能要求，筒体与封头、接管、支座的连接位置均采用全焊透焊接结构，所有转角位置做圆弧过渡处理减少应力集中点，密封面的加工精度满足对应压力等级的密封要求，可根据实际使用场景的压力、温度、介质腐蚀特性匹配对应的筒体壁厚与材质选型。安装时需保证鞍式支座与预埋基础的水平度偏差在允许范围内，预留出侧面人孔开启、顶部阀门操作的检修空间，外接管路连接时避免额外的装配应力作用在罐体接管位置，整体安装边界需结合罐体长度、直径、顶部护栏高度确定，保证周边操作通道宽度满足工业生产安全规范要求。
