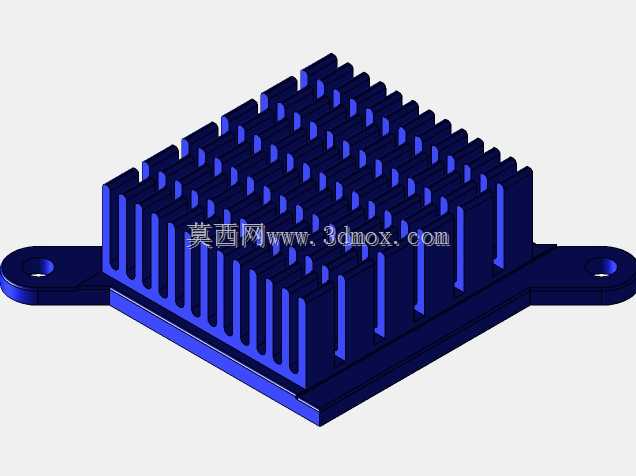

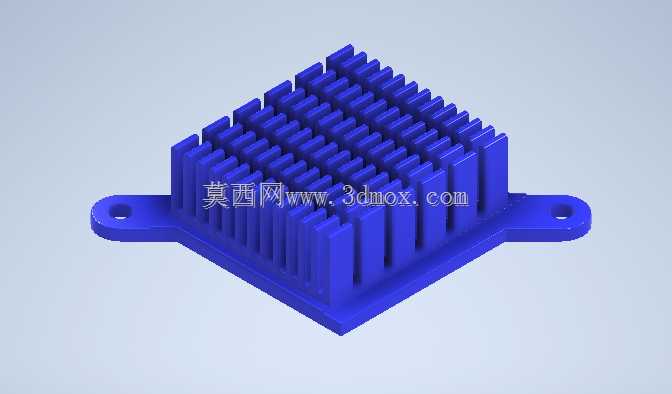

带安装耳针鳍式铝制散热基座结构设计

该散热结构主要面向小功率电子元器件的被动散热场景，常见应用于工控主板供电模块、嵌入式开发板主控芯片、小型通讯设备功率器件、车载电子控制单元等对安装稳定性、散热可靠性有要求的领域，无需额外搭配风冷风扇即可满足器件持续工作的热耗散需求，适合密闭空间、低噪音要求的电子设备内部使用。产品核心功能是通过自身高导热材质的热传导效应，将发热元器件工作时产生的热量快速传导至鳍片区域，再通过鳍片与空气的大面积接触完成自然对流换热，将器件结温控制在额定工作范围内，避免元器件因过热出现性能降频、寿命衰减甚至烧毁的问题。整体结构采用一体化铝挤成型的设计思路，基座部分为平整正方形接触面，能够与发热元器件表面充分贴合，减少接触热阻；基座上方均匀排布矩阵式直立针状鳍片，鳍片之间预留等宽通风间隙，既保证了足够的换热接触面积，又能让冷热空气在鳍片间隙内自然流通，避免热量在鳍片区域淤积。基座两侧对称延伸出带安装孔的固定耳，安装孔为贯通式圆孔，可通过螺丝直接将散热件锁紧固定在PCB板对应的安装柱上，安装后结构稳固，不会因设备振动出现移位、脱落的问题，同时固定耳与基座为一体结构，不存在装配间隙带来的热阻损耗。设计过程中充分考虑了安装边界的适配性，整体基座的正方形轮廓可适配常规TO封装、BGA封装的中小功率发热器件，两侧固定耳的孔位间距符合通用PCB板的安装孔位标准，鳍片高度控制在合理范围内，不会与设备内部周边的电容、接插件等 taller 元器件产生空间干涉；鳍片的厚度与间距经过优化，在保证足够结构强度、不会因轻微外力出现弯折变形的前提下，最大化提升单位体积内的散热面积，同时兼顾铝挤加工的工艺可行性，无需后续复杂机加工即可一次成型，有效控制生产制造成本。基座底面设计为高平面度的贴合面，使用时搭配导热硅脂即可填充与发热器件之间的微观空隙，进一步降低接触热阻，提升整体散热效率。
