环形多工位回转式瓶体冲洗夹持机构

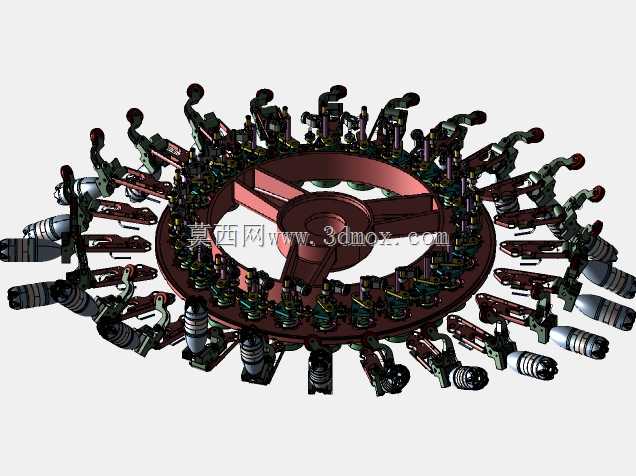

该环形多工位回转式夹持冲洗机构，主要应用于饮品、医药制剂、日化灌装生产线的前段容器预处理工序，承担空瓶内壁冲洗、残液沥干、工位转序的核心作业功能，适配玻璃、PET等不同材质的圆柱类瓶型，可对接高速灌装线的连续生产节拍，替代传统人工冲洗的低效作业模式，避免人工操作带来的二次污染风险，满足食品医药级生产的卫生管控要求。整套机构以中心回转支撑盘为核心承载基体，沿盘体圆周方向均匀排布数十组独立夹持冲洗组件，单组组件集成了瓶身夹持定位、冲洗喷嘴升降、瓶体翻转沥干的复合功能，回转盘做连续间歇回转运动时，各工位组件依次完成上瓶定位、高压冲洗、气吹沥干、空位等待、下瓶转序的完整作业循环，可根据生产线产能需求灵活调整工位排布数量，适配每小时数千至数万瓶的不同产能档位。设计过程中重点考量了夹持动作的柔顺性与定位精度，夹持端采用自适应弹性夹头结构，可兼容一定直径公差范围内的瓶体，避免刚性夹持造成的瓶身刮花、夹裂问题，夹头内侧增设食品级防滑垫层，既保证冲洗过程中瓶体夹持稳固不脱落，也不会对瓶身外观造成损伤。冲洗喷嘴与提升管采用同轴集成设计，当夹头完成瓶体夹持后，提升管带动喷嘴伸入瓶内指定深度，按照预设程序完成多段式高压冲洗，冲洗介质可根据工艺需求选择纯化水、消毒溶液、无菌压缩空气，冲洗完成后提升管带动喷嘴退出，夹头配合翻转结构将瓶体倒置沥干残留液体，沥干完成后复位等待转序至下一工序。整套机构的安装边界以中心回转轴为定位基准，整体外轮廓为规整圆形结构，可直接嵌入现有灌装生产线的机架工位，不需要对原有生产线布局做大幅改动，各夹持组件采用模块化快拆设计，日常维护更换易损件时不需要拆解整套机构，可大幅缩短停机维护时长，适配快节奏的连续生产需求。回转盘内部集成了介质输送通道，将冲洗水、气路统一通过中心回转接头接入，避免外接管路随盘体回转造成的管路缠绕、磨损问题，各工位的动作触发通过盘体侧边的凸轮轨迹槽实现，不需要为每个工位单独设置驱动元件，大幅降低了整套机构的制造成本与故障概率，动作时序完全匹配回转盘的转动节拍，保证各工位动作衔接顺畅无卡顿，不会出现瓶体脱落、冲洗不到位的问题。
