小型机器人铰接式连接臂结构件

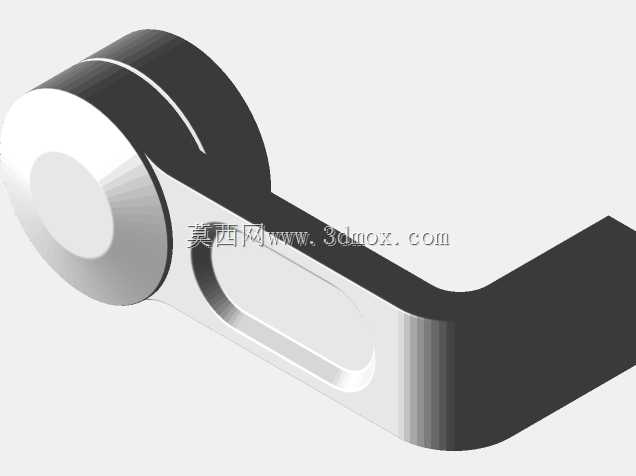

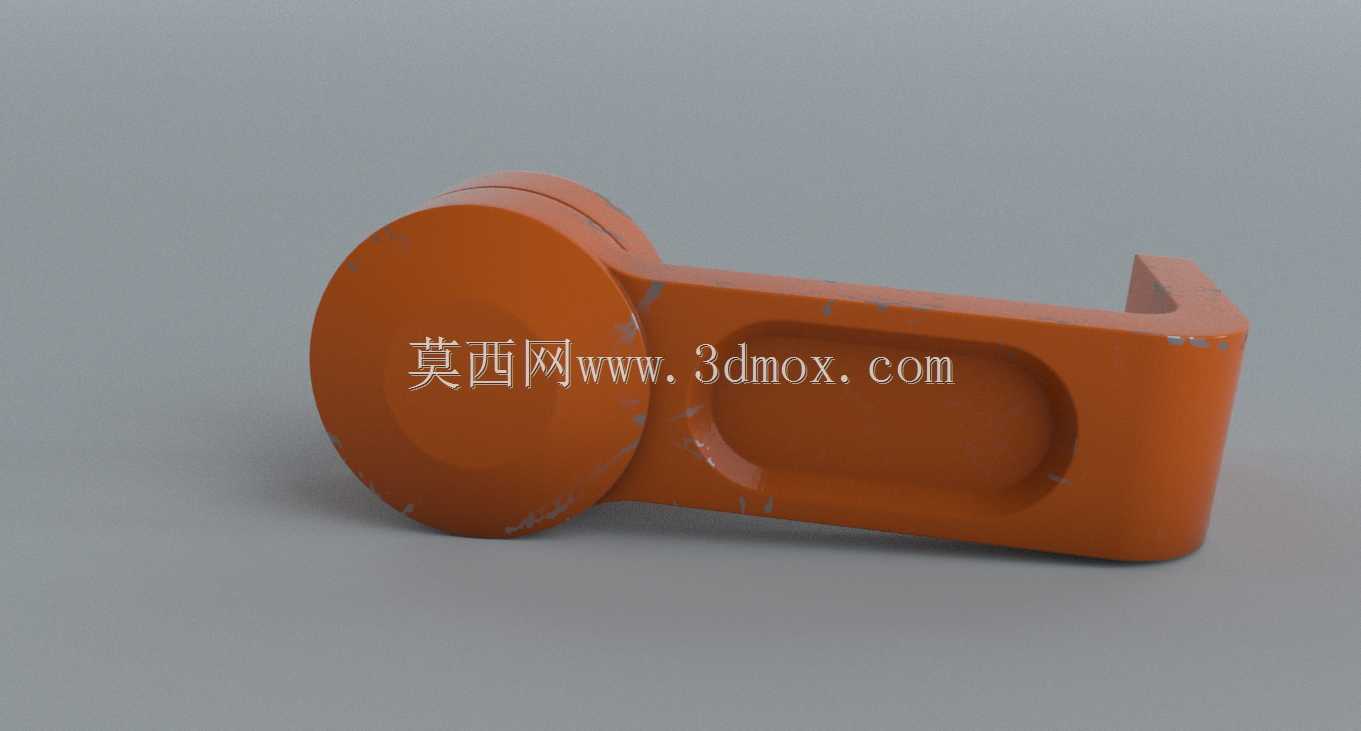

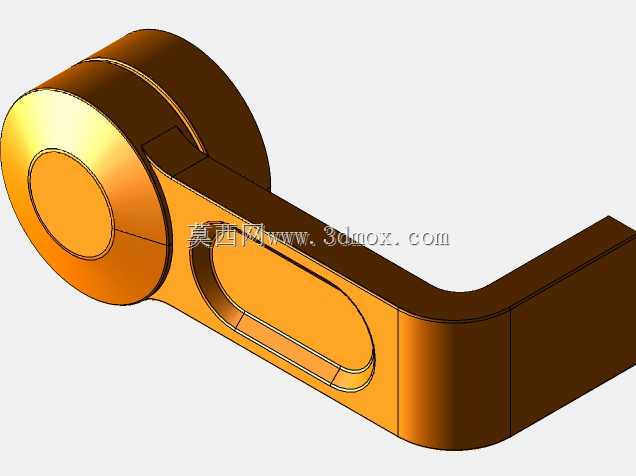

该零件是小型桌面级机器人运动单元中的核心铰接连接构件，主要应用于教育演示类小型机器人、桌面级机械臂以及微型自动化执行模组的传动链路中，承担相邻运动关节之间的连接、载荷传递以及运动限位的核心作用，是小型机器人实现摆转、俯仰类动作不可或缺的结构部件。在实际应用场景中，这类构件常被安装在机器人关节的输出端与末端执行器之间，或是相邻两个转动关节的衔接位置，既需要承受末端执行器搭载小型夹具、吸盘等工装时产生的静态载荷，也要承受关节启停、运动换向过程中产生的动态冲击载荷，因此结构设计上兼顾了轻量化与结构强度的平衡。从功能特性来看，零件一端的圆盘结构为铰接安装端，中心预留的轴孔可与关节输出轴、滚动轴承配合实现转动连接，圆盘端面的环形槽可用于安装密封胶圈或是限位挡圈，避免转动过程中出现轴向窜动，同时能阻挡外界粉尘进入铰接配合面，降低运动磨损；另一端的钩状卡槽结构为末端执行器安装端，卡槽内侧的凹陷区域可嵌入执行器的连接凸台，配合侧面的紧固螺钉孔即可实现快速装拆，无需额外设计复杂的连接法兰，大幅缩小了关节衔接处的整体体积。设计思路上，整体采用一体化铣削成型的结构方案，摒弃了传统拼接式连接臂的多零件装配误差问题，主体采用等壁厚设计，在非受力区域做了内凹减胶处理，既降低了零件整体重量，减少关节驱动电机的负载，又保证了受力路径上的结构厚度，避免长期受载出现形变。外形尺寸方面，铰接圆盘的直径与安装关节的输出端外径完全匹配，安装边界上圆盘端面与关节外壳的预留间隙控制在0.2毫米以内，既避免运动过程中出现摩擦干涉，又能减少铰接处的外露缝隙；连接臂的主体长度根据相邻关节的运动摆角范围设定，当关节摆转到极限位置时，臂身不会与周边的走线槽、传感器支架发生碰撞，钩状安装端的卡槽深度与通用小型末端执行器的连接凸台高度适配，安装后执行器的连接面与臂身端面完全贴合，不会出现安装倾斜导致的运动精度偏差。零件表面做了氧化耐磨处理，铰接配合面的粗糙度控制在Ra1.6以内，保证转动过程顺滑无卡滞，臂身的棱边全部做了R1.5的圆角过渡，避免装配调试过程中划伤操作人员或是损坏机器人表面的走线外皮。
