嵌入式红色LED指示灯光源模块三维设计

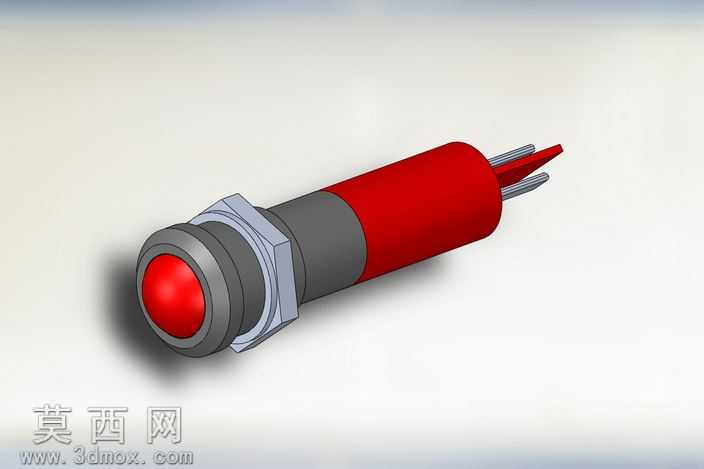

本作品为嵌入式安装型红色LED指示灯光源模块的三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先从前端指示端开始构建，先绘制圆形红色透光灯罩的截面轮廓，通过旋转凸台命令生成半球形灯罩基体，为灯罩赋予半透明红色PC塑料材质，设置合适的透光率与漫反射参数，还原真实红色指示灯点亮时的柔光视觉效果。灯罩外侧嵌套金属质感的安装锁紧螺母结构，先绘制六角螺母的外轮廓与内螺纹截面，通过螺旋线扫描生成标准内螺纹特征，为螺母赋予哑光镍镀金属材质，添加细微的表面磨砂纹理与边缘倒角，还原工业五金件的真实加工质感。螺母与灯身主体之间设置橡胶密封垫圈结构，通过环形拉伸生成垫圈基体，赋予黑色丁腈橡胶材质，添加轻微的表面凹凸纹理，体现密封件的弹性质感。灯身主体分为两段结构，靠近安装端的部分为深灰色绝缘基座，采用拉伸凸台结合圆角命令生成圆柱基体，赋予阻燃ABS塑料材质，表面设置细微的合模线纹理，还原注塑件的生产特征；后半段为红色绝缘护套结构，同样通过圆柱拉伸生成，赋予亮面红色PVC材质，与前端灯罩的红色形成视觉呼应。尾部伸出两根金属插针作为电气连接引脚，通过拉伸命令生成圆柱状插针基体，赋予亮面锡镀铜金属材质，添加引脚端部的斜切剪脚特征，还原真实电子元器件引脚的加工形态。渲染阶段采用工作室柔和布光方案，主光源从模型左前方45度角照射，突出前端灯罩的通透质感与金属螺母的光泽层次，辅助光源从右后方补光，弱化灯身尾部的阴影死区，添加柔和的地面接触阴影，提升模型的真实落地感。设计过程中严格遵循小型面板指示灯的通用安装尺寸规范，安装螺纹规格、灯身直径、引脚间距均参考行业通用标准设定，各部件之间的装配间隙预留合理，既保证结构装配的合理性，也还原了实物的比例精度，可用于电气控制柜面板布局演示、元器件库搭建、教学演示等多种场景。
