立式台钻电动钻孔加工设备结构设计

这款立式电动钻机是机械加工场景中应用极为广泛的通用孔加工设备，常见于小型五金加工车间、机修工位、教学实训场地以及小型零部件生产流水线旁，主要承担不同材质工件的钻孔、扩孔、铰孔等基础钻削作业，可适配金属板材、型材、工程塑料、硬质木料等多种常见加工材料，能够满足小批量零件加工、设备维修配孔、工件预钻孔定位等多场景的加工需求，是基层加工场景中普及率极高的基础加工设备。

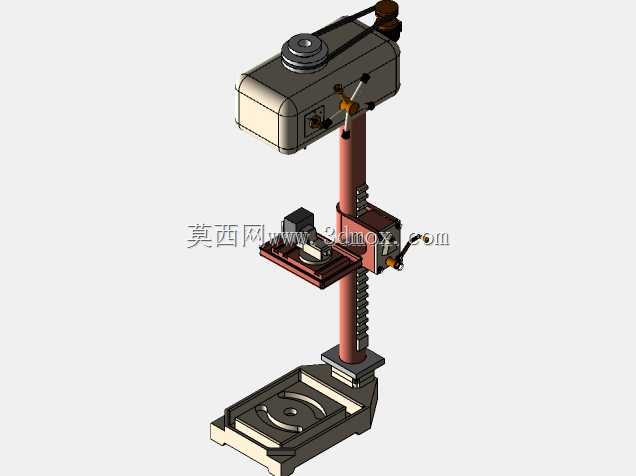

从功能特性来看，该设备采用立柱式立式布局，底部为带T型槽的铸铁工作台基座，既可以直接放置小型待加工工件，也可通过配套夹具将异形工件牢牢固定在基座台面上，避免钻削过程中工件移位影响加工精度；中部的可升降滑移托架能够沿着立柱的齿条导轨做上下位置调整，配合侧面的操作手柄可以快速调整钻头与工件表面的相对距离，适配不同高度尺寸的待加工工件；顶部的动力头集成了驱动电机、传动变速机构与钻夹头安装位，可根据加工需求更换不同直径的钻头，通过操作进给手柄即可控制钻头的下钻进给量，操作门槛低，新手经过简单培训即可上手操作。

在设计思路上，这款设备优先考虑了结构稳定性与操作便捷性的平衡，整体采用厚重的铸铁材质作为基座与立柱主体，有效降低钻削过程中设备产生的振动，保证钻孔的位置精度与孔壁光洁度；传动结构采用成熟的皮带变速加齿轮进给方案，结构简单可靠，日常维护仅需定期加注润滑脂、检查传动皮带松紧度即可，大幅降低了设备的后期维护成本；操作控件全部集中在动力头侧面与托架位置，操作人员站在设备正前方即可完成转速调整、进给控制、托架锁紧等全部操作，无需频繁移位，有效降低长时间操作的疲劳感。

从安装边界来看，该设备整体占地面积不足0.5平方米，基座底部预留有地脚螺栓安装孔，可直接固定在水泥地面或者重型工作台上，不需要额外搭建复杂的安装基础；设备整体高度适配成年人站立操作的舒适高度，操作手柄的位置恰好处于人手自然下垂可及的范围，不需要抬臂或者弯腰即可完成进给操作；设备的动力接线位于机身背部，可直接接入常规工业三相电或者民用单相电，不需要额外配置专用供电线路，搬迁移位也仅需简单吊装即可完成，适配小型加工场地灵活调整工位的使用需求。
