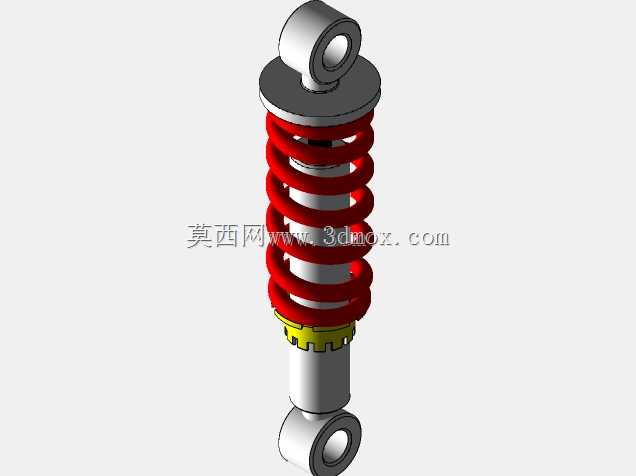

车辆悬架用螺旋弹簧液压阻尼减震吸收器

该吸收器是车辆悬架系统中承担缓冲减震功能的核心部件，主要应用于乘用车辆、非道路作业车辆、电动两轮车辆的行走悬架结构中，安装位置位于车架与行走轮系的连接支点处，核心作用是过滤路面颠簸传递到车架的冲击振动，避免刚性冲击造成车架结构疲劳损坏，同时提升驾乘过程的平顺性，减少颠簸带来的驾乘不适感，也能避免车载精密部件受持续振动出现松动、失效的问题。

从功能特性来看，该结构采用螺旋弹簧与液压阻尼筒集成的同轴布局，外侧的螺旋弹簧承担主要的垂直载荷支撑作用，可根据承载需求匹配不同线径、螺距、刚度的弹簧参数，适配不同额定载荷的使用场景；内侧的液压阻尼筒则负责将弹簧往复伸缩产生的动能转化为液压油的内摩擦热能，快速衰减弹簧的余振，避免车辆经过颠簸路段后出现持续的往复弹跳，保证车轮与路面的有效贴合，提升行驶过程中的抓地稳定性。阻尼筒下端设置的可调锁紧齿圈结构，可根据使用需求调整弹簧预紧力，实现对悬架软硬程度、车身初始高度的微调，适配不同路况、不同载重下的使用需求。

设计思路上采用上下对称的吊耳式安装结构，上下安装端均采用带通孔的铰接吊耳结构，可通过铰接销轴与车架、轮系支架实现柔性连接，允许悬架在跳动过程中存在小角度的摆动，避免刚性连接造成的部件卡滞、应力集中问题；整体采用同轴式布局，将弹簧、阻尼结构、调节机构全部整合在同一轴线上，最大化压缩了部件的整体轴向尺寸，减少安装所需的空间占用，同时集成化的结构也减少了分散部件的安装工序，提升装配效率。

从安装边界来看，该吸收器的上下吊耳安装孔位保持同轴设计，安装时需保证上下铰接点的连线与悬架跳动的受力方向基本一致，避免侧向力长期作用造成阻尼筒活塞杆偏磨、弹簧变形失稳；设计时预留了足够的伸缩行程，在最大压缩状态下弹簧圈之间保留安全间隙不会出现并圈压死的情况，在最大拉伸状态下阻尼筒不会出现活塞杆脱出的问题，可覆盖常规路况下的悬架跳动行程需求，适配多数中小型非独立悬架、独立悬架的安装空间要求。
