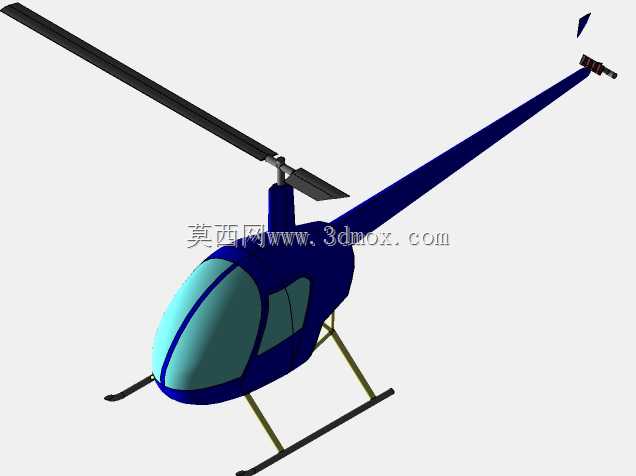

罗宾逊R22轻型直升机三维结构设计

罗宾逊R22是全球通航领域应用极为广泛的轻型双座单发活塞直升机，在民用作业场景中承担着核心的基础功能，其应用覆盖私用飞行驾驶培训、低空农林植保作业、航空摄影航拍、短途通勤接驳、电力线路巡检、应急搜救支援等多个领域，凭借极低的运营成本、灵活的低空操控性能，成为全球轻型直升机市场保有量极高的经典机型。本次三维结构设计完全围绕真机的实际功能逻辑展开，整体采用单旋翼带尾桨的经典布局，机身主体为流线型半硬壳结构，前部设置一体化泡状透明座舱罩，可为两名乘员提供极佳的前向与侧向视野，满足飞行训练与作业过程中的观察需求；机身中段布置动力舱与传动系统安装位，下部采用滑橇式起落架结构，无需额外的起落架收放机构，既降低了整机结构重量，也能在草地、砂石地等简易非铺装场地完成起降，适配复杂野外作业场景。主旋翼采用双桨叶设计，桨叶翼型经过低速气动优化，在保证升力效率的同时降低旋翼转动噪音，尾梁为细长轻量化结构，末端布置尾桨与垂直安定面，通过尾桨的推力抵消主旋翼转动产生的反扭矩，配合水平安定面保障前飞过程中的航向稳定性。设计过程中严格遵循真机的尺寸边界与安装逻辑，整机长度、旋翼直径、机身高度均匹配真机实际参数，各部件的安装位置预留了合理的装配间隙，座舱内部预留了操纵杆、仪表盘、座椅的安装空间，动力舱区域匹配活塞发动机与传动系统的安装接口，滑橇起落架的支撑角度与缓冲行程符合实际起降的受力要求，尾梁与机身主体的连接位置做了结构加强设计，避免飞行过程中的结构共振问题。整个模型完整还原了罗宾逊R22的外部结构特征与内部安装逻辑，既可以用于通航装备的结构教学演示，也能作为轻型直升机改型设计的基础参考框架，帮助设计人员快速理解轻型直升机的布局逻辑与各系统的位置匹配关系，为后续的结构优化、功能改装提供直观的三维参照。
