小型外转子无刷直流电机结构设计

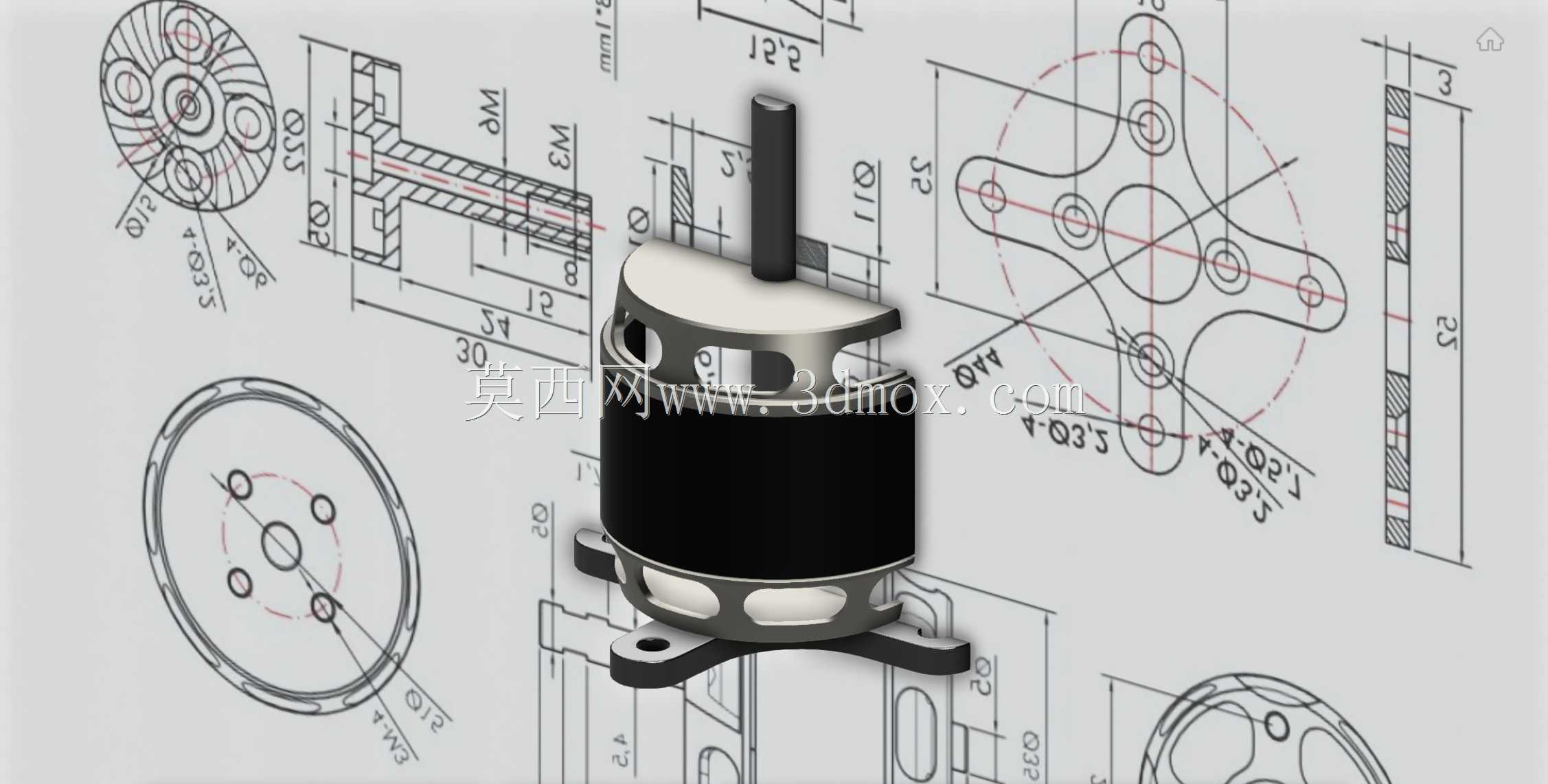

这款小型外转子无刷直流电机，主要面向航模动力、小型桌面级自动化执行机构、便携智能设备动力输出等应用场景，可作为小型多旋翼无人机、固定翼航模的核心动力源，也可适配小型传送带驱动、精密云台转动、桌面级3D打印机送料机构等对动力密度、转动平顺性有较高要求的场合，相比同功率有刷电机，它没有碳刷磨损结构，运行噪音更低、维护周期更长，能在长时间连续运转工况下保持稳定的动力输出。从功能特性来看，该电机采用外转子结构设计，转子外壳直接集成安装固定脚位，输出轴直接从电机上端伸出，可直接连接螺旋桨、传动轮等负载，省去了额外的传动连接结构，有效降低了动力传递过程中的损耗；定子绕组内置在转子腔体内部，运转过程中转子外壳随输出轴同步转动，自带的散热镂空结构可以在转动时带动空气流经绕组表面，带走持续运转产生的热量，避免长时间高负载下出现绕组过热退磁的问题。在设计思路上，这款电机优先兼顾了轻量化与结构强度，主体机壳采用薄壁镂空设计，在不降低整体结构刚性的前提下尽可能削减非必要的实体结构，降低电机整体自重；底部的十字型安装座预留了四个对称分布的安装孔位，安装时可以根据设备的安装空间选择对应孔位完成固定，适配不同的安装布局需求；输出轴与转子端盖采用过盈配合加定位销的连接方式，避免高转速下出现轴体打滑、偏移的问题，保证动力输出的同轴度。从外形尺寸与安装边界来看，电机整体为圆柱型结构，主体外径适配常规小型航模电机的安装尺寸，底部安装座的孔位间距符合通用小型动力电机的安装规范，输出轴的直径、伸出长度都做了标准化设计，可以直接匹配市面上通用的桨夹、联轴器等连接配件，不需要额外做定制转接结构；电机整体的轴向长度控制紧凑，在安装时不需要预留过大的轴向空间，能够适配内部空间局促的小型智能设备、便携动力装置的布局要求，安装时只需要保证安装面平整，通过四个固定螺丝将底部安装座锁紧在设备安装位上，即可完成电机的固定，接线后即可投入使用，整体装配流程简单便捷，后期维护拆卸也十分方便。
