印度铁路WDG4型内燃机车精细三维结构

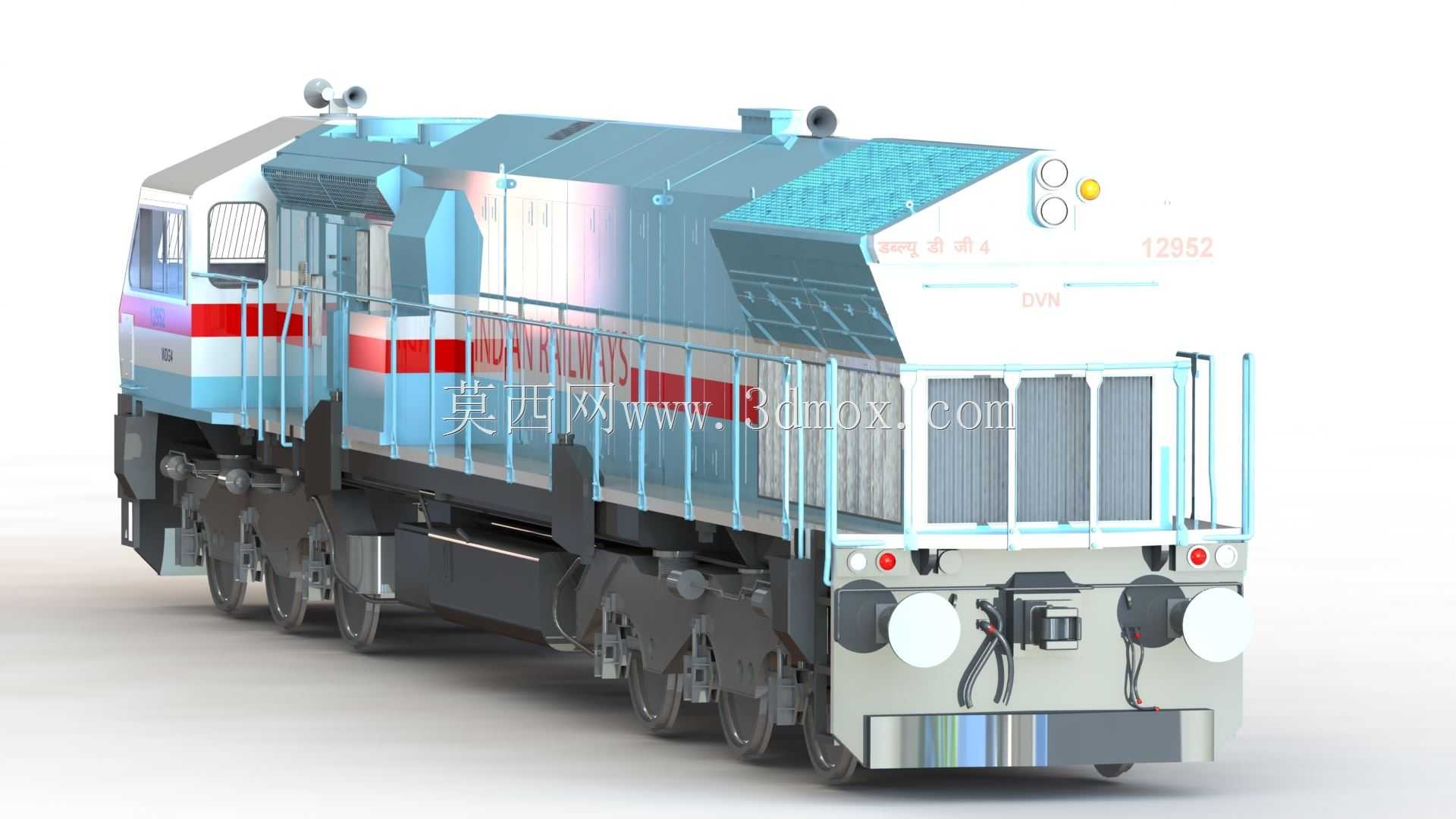

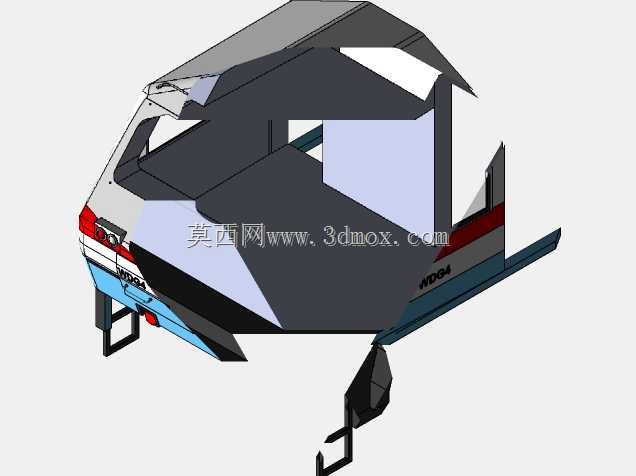

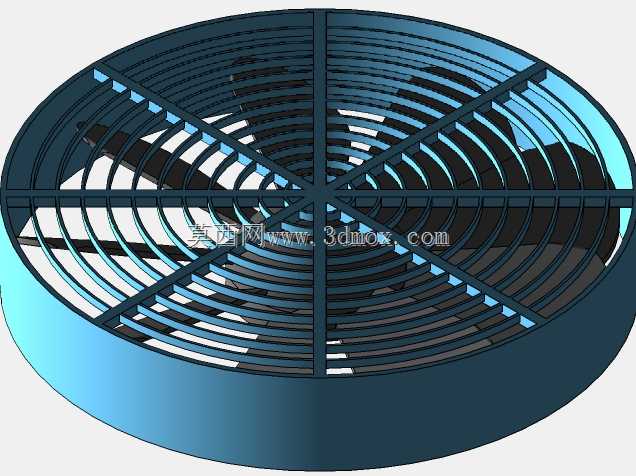

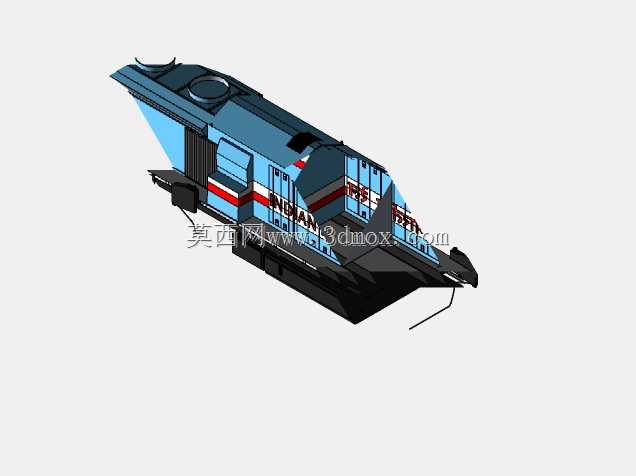

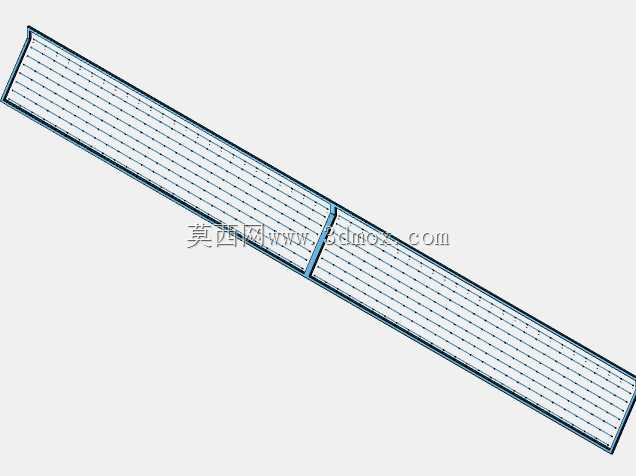

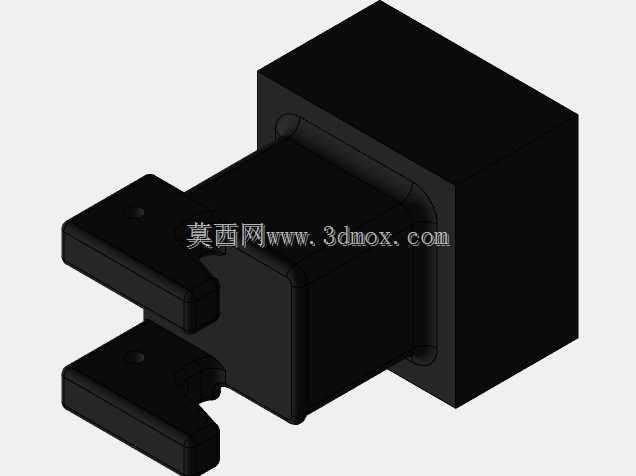

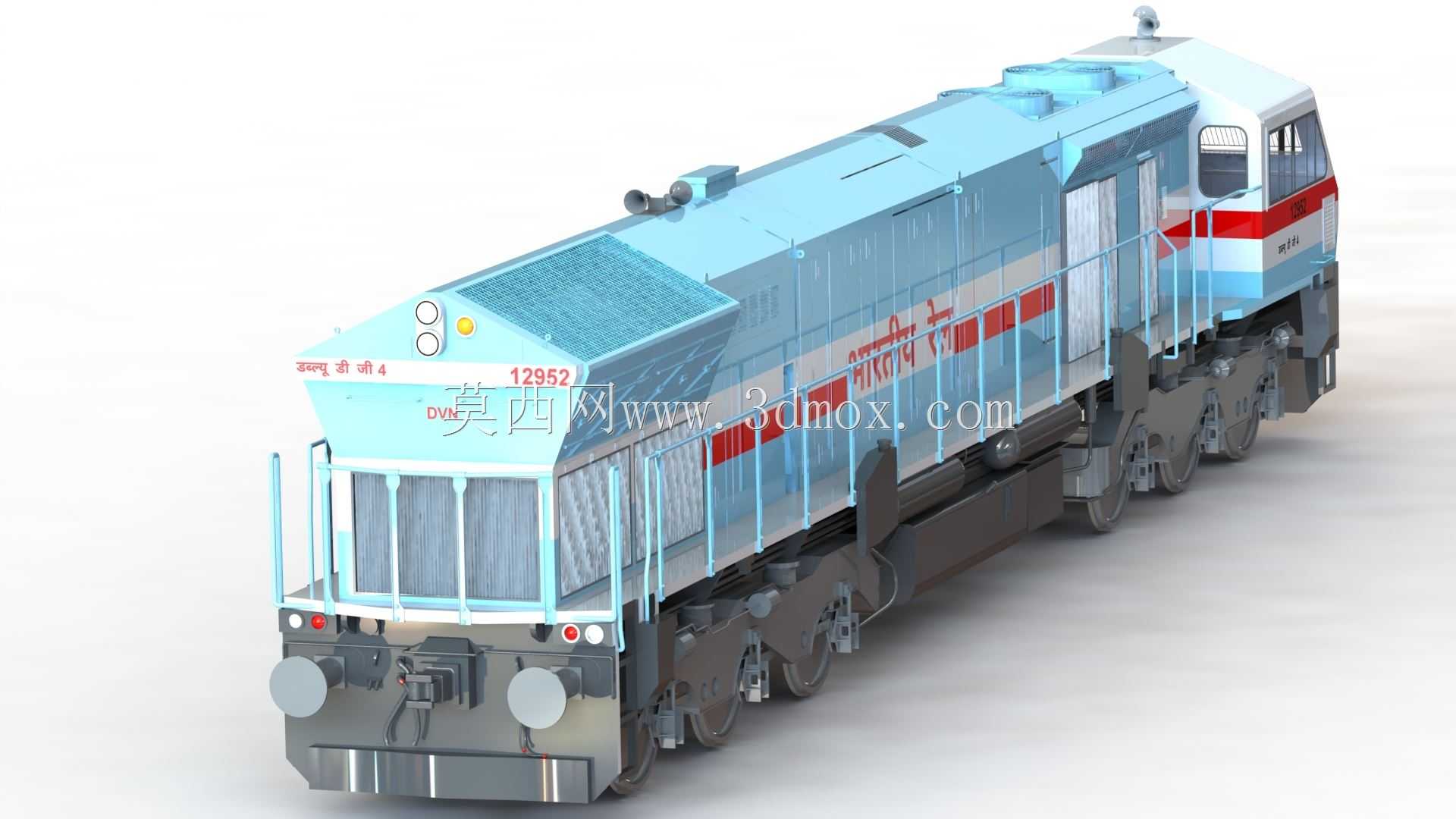

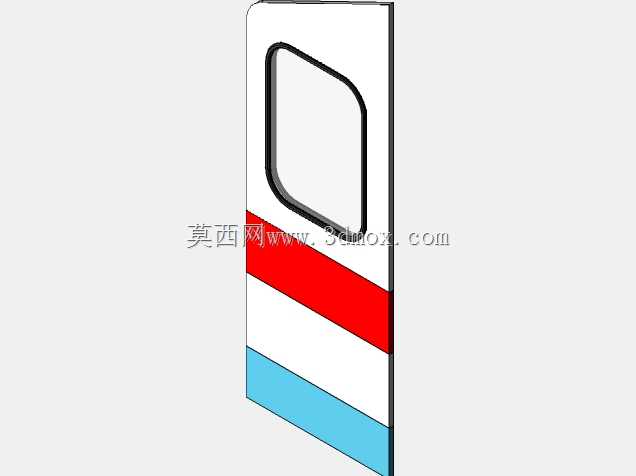

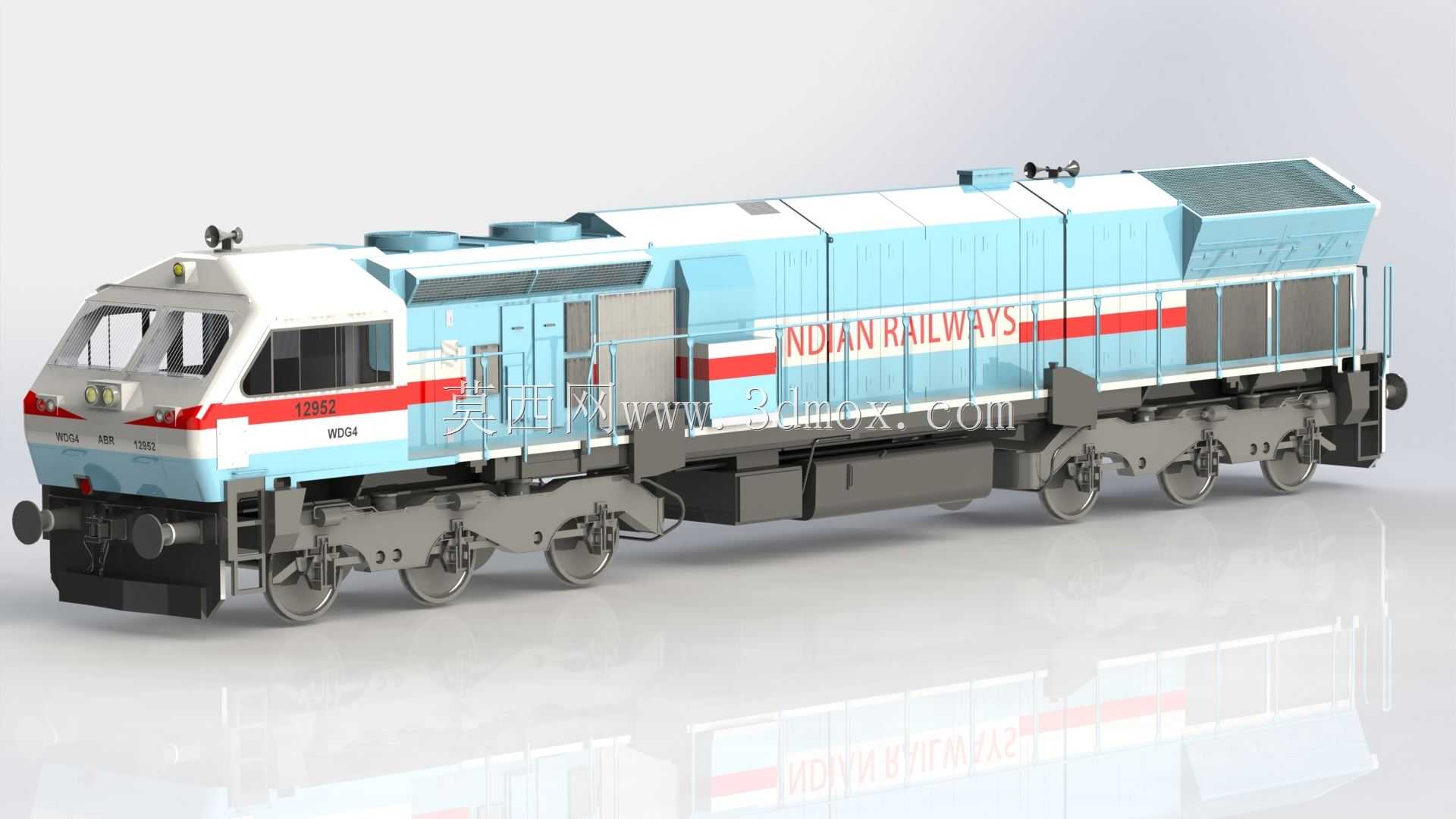

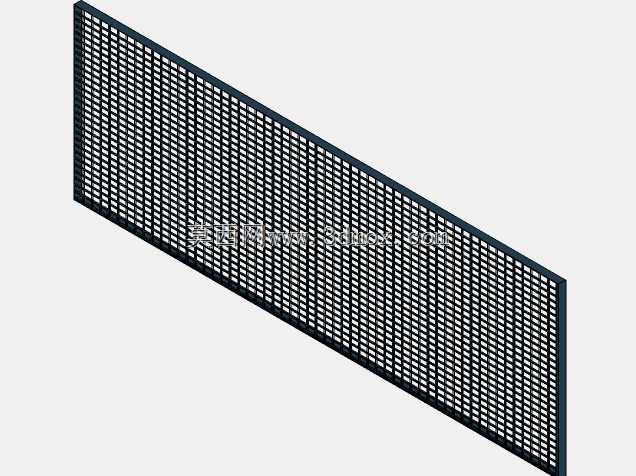

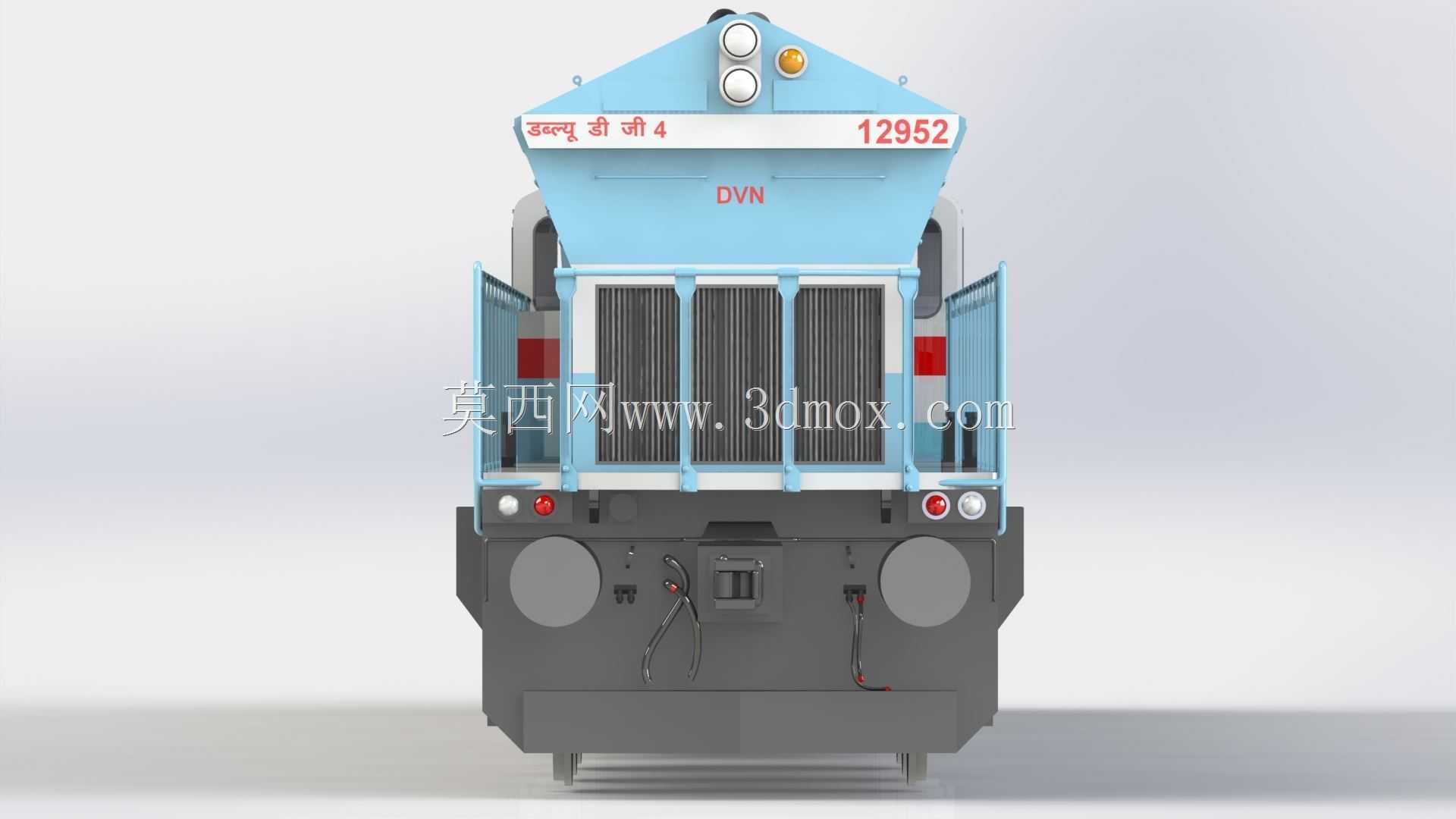

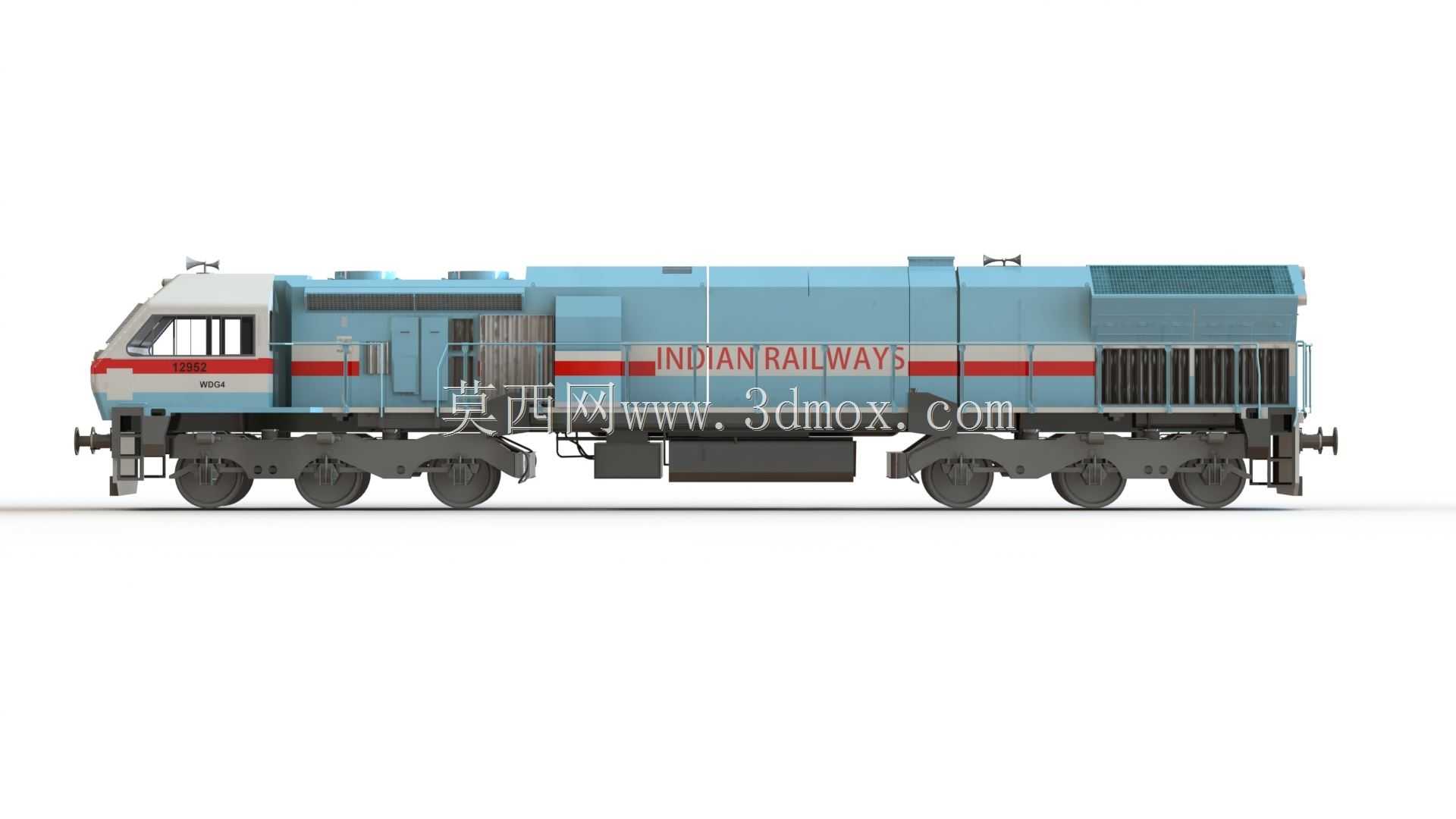

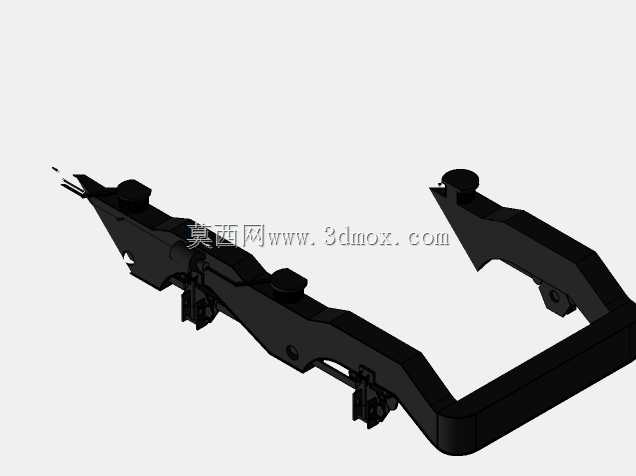

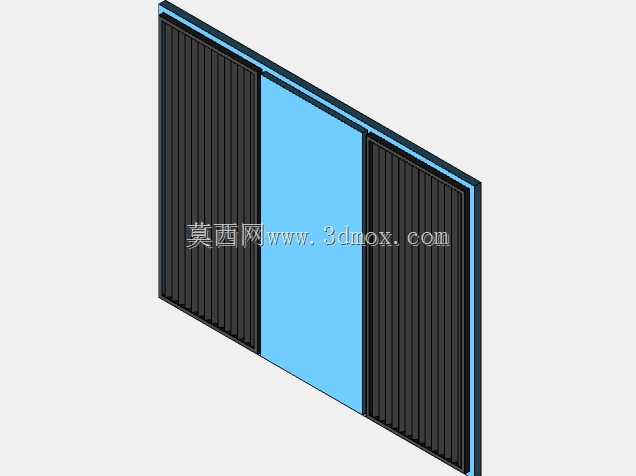

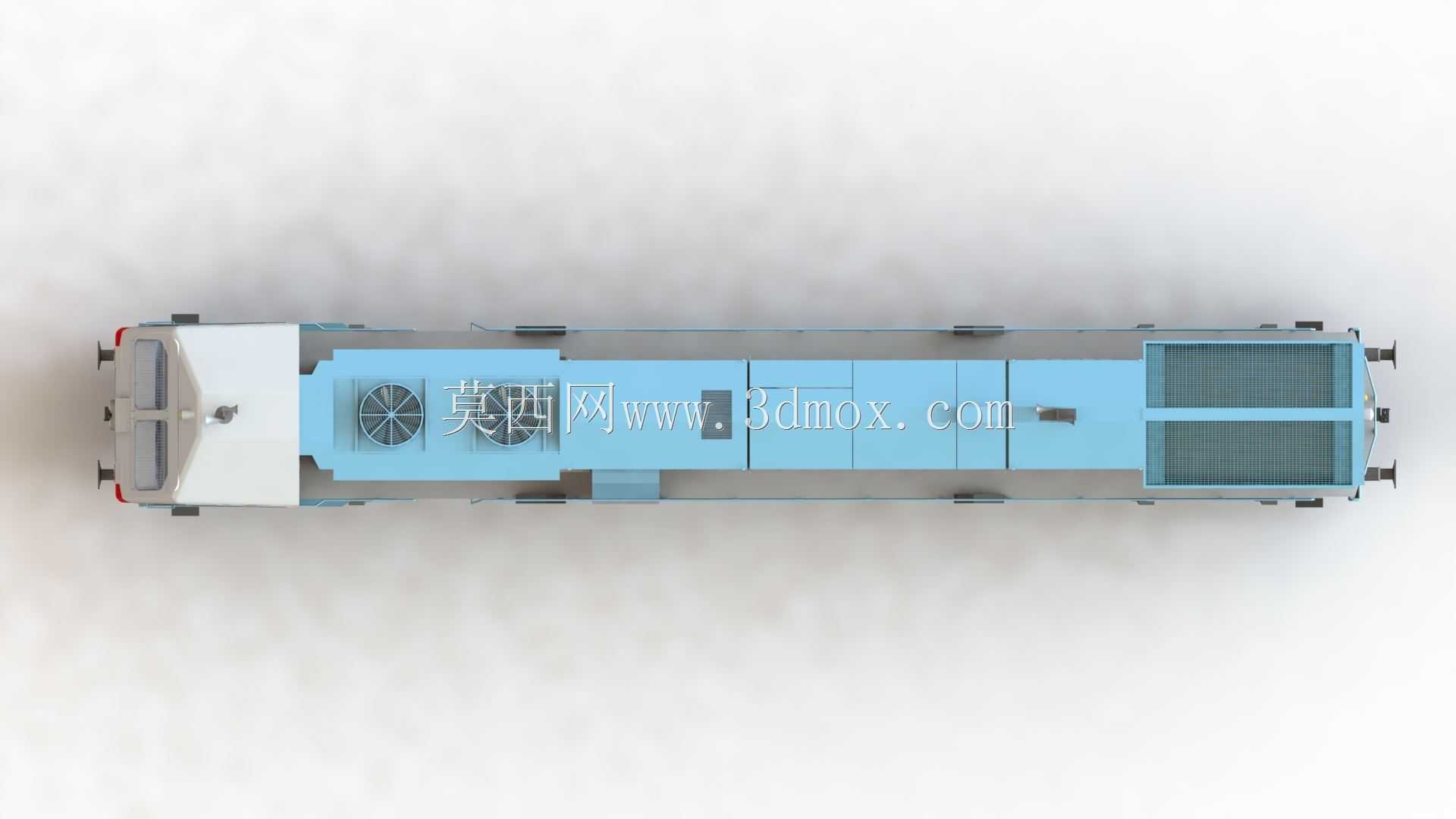

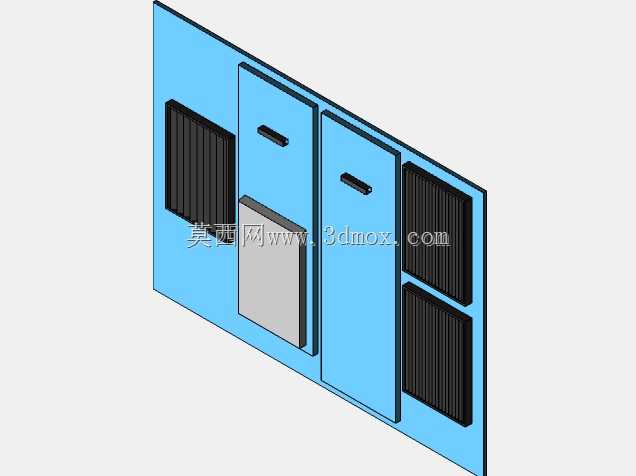

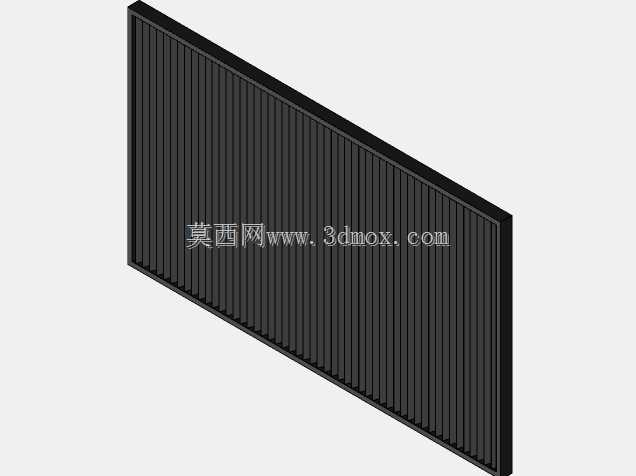

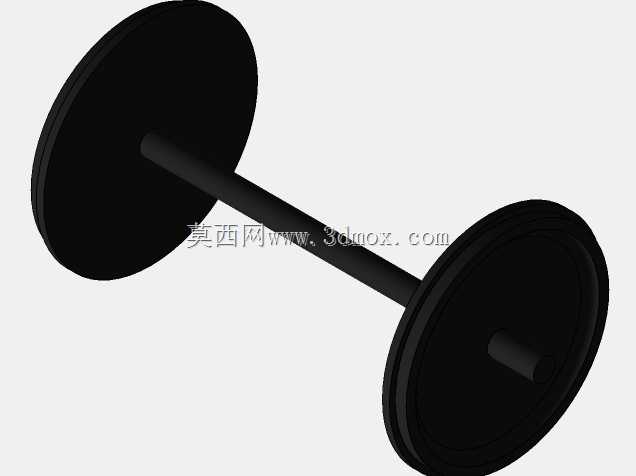

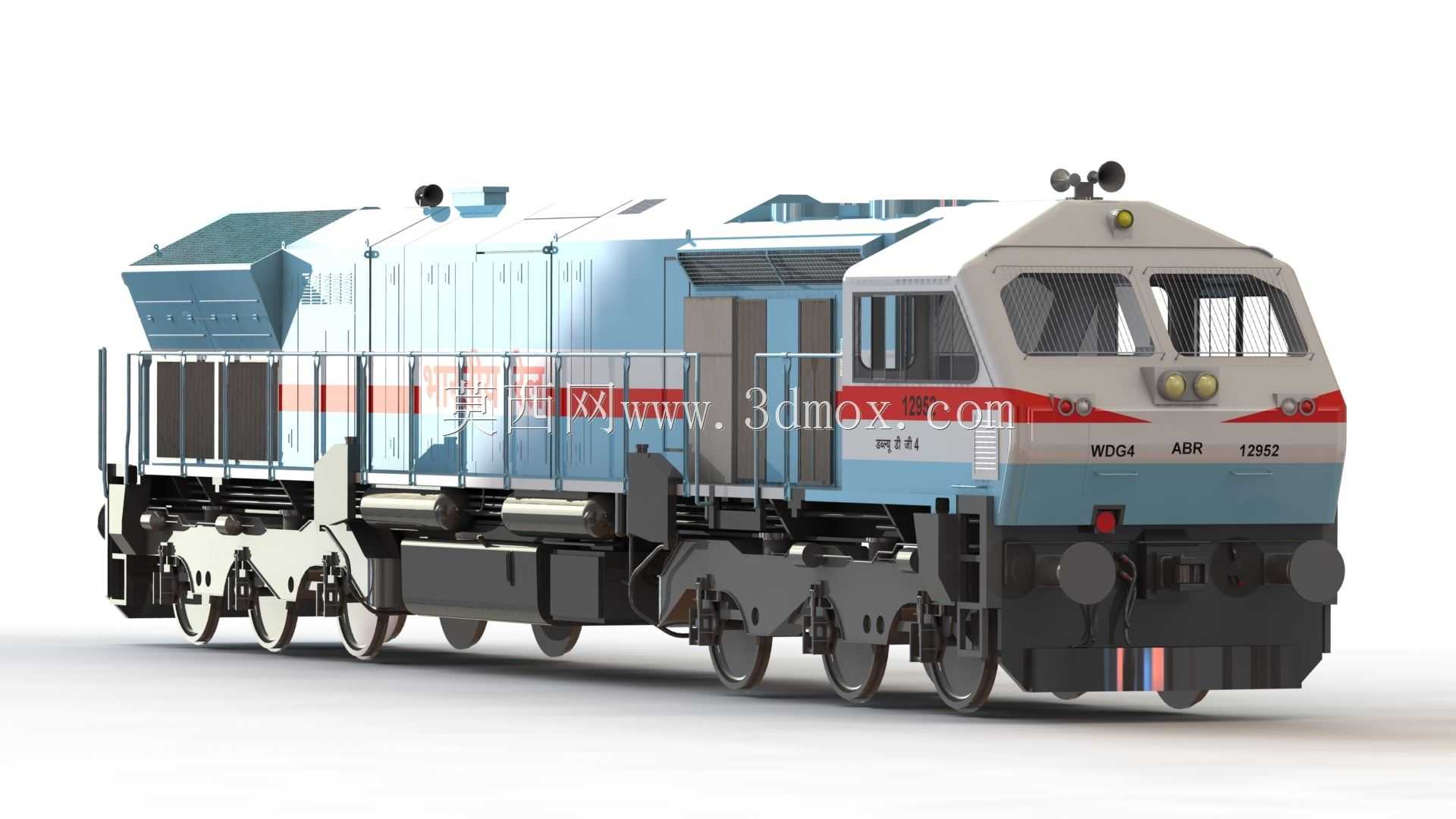

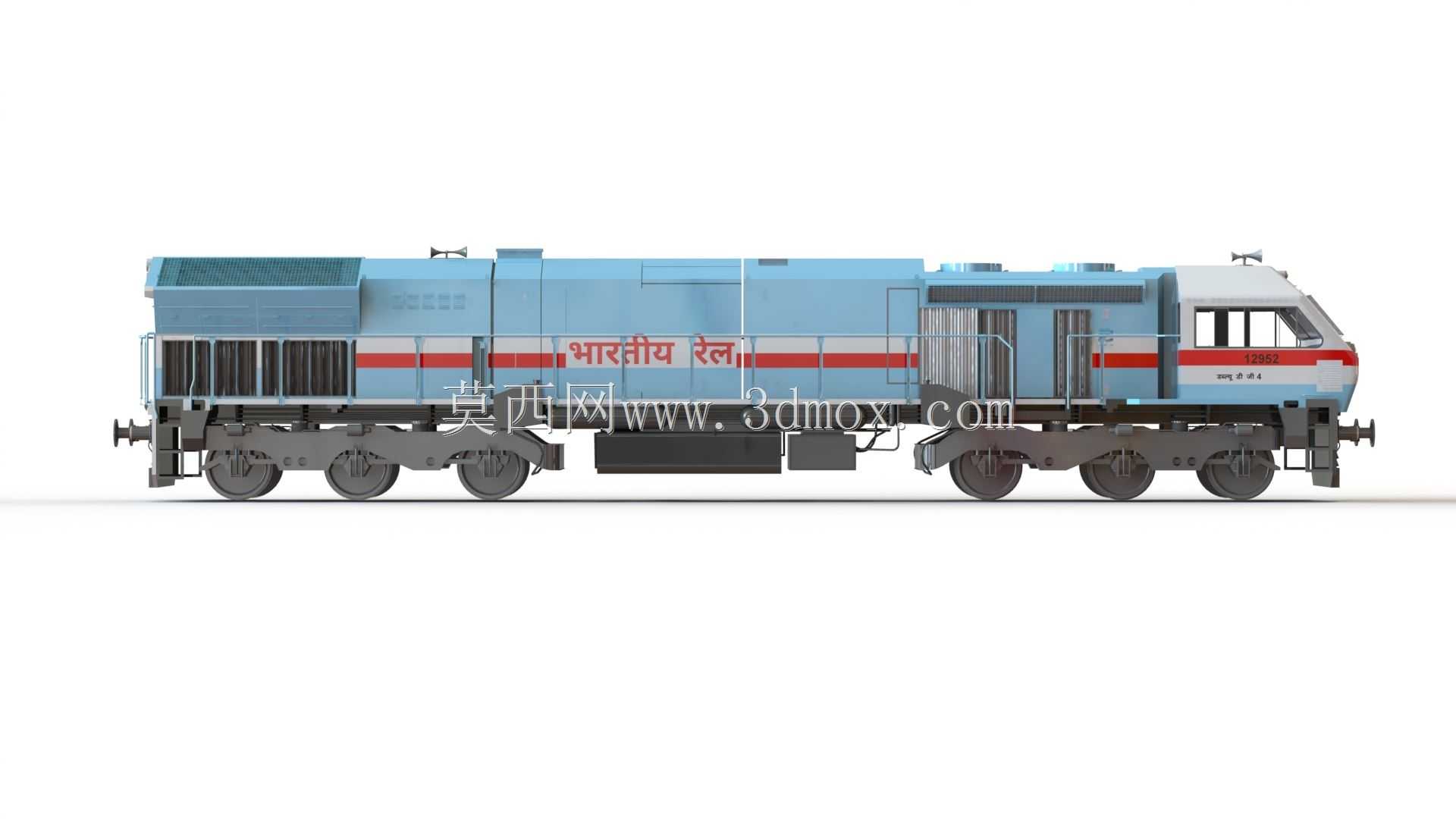

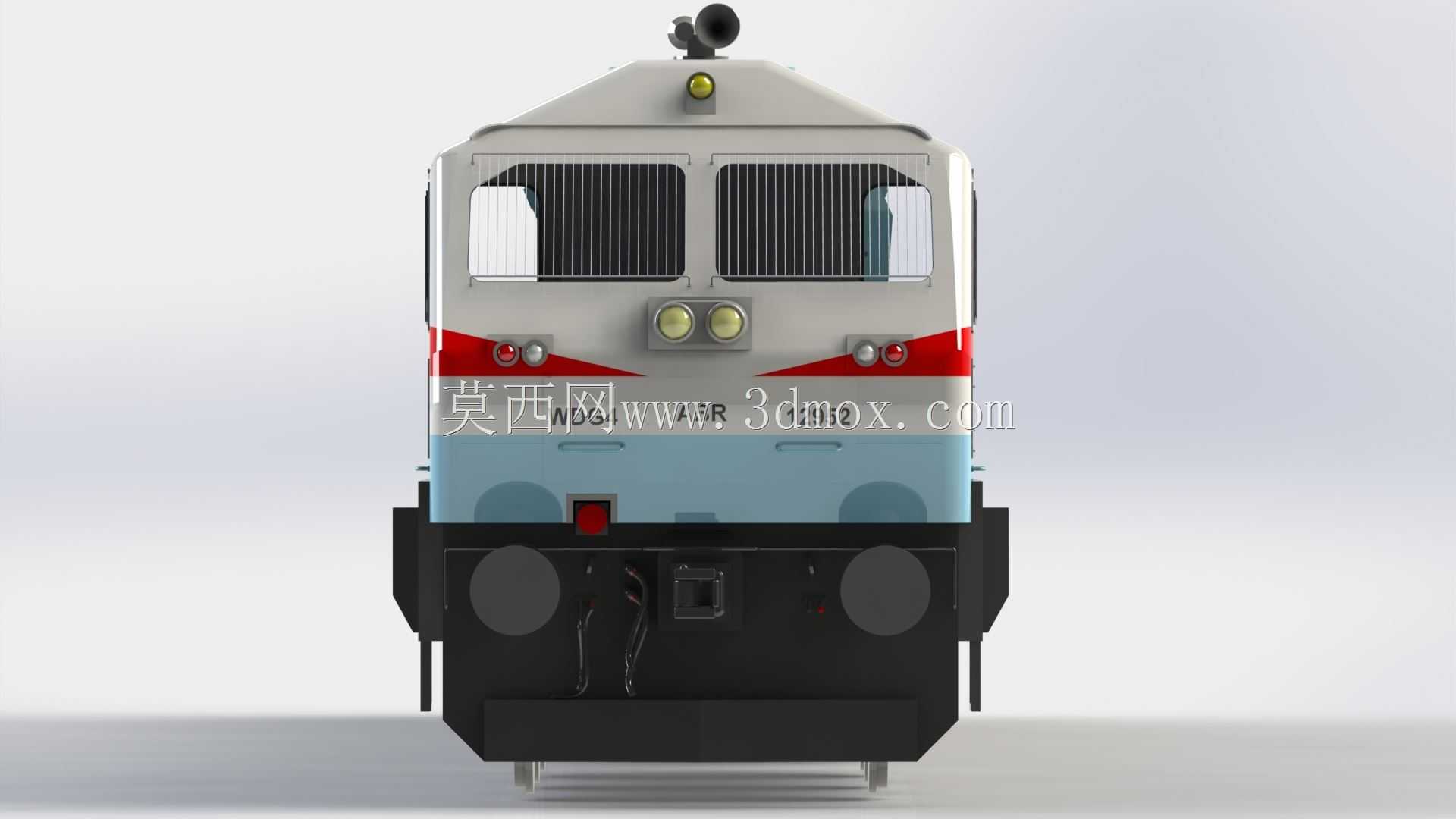

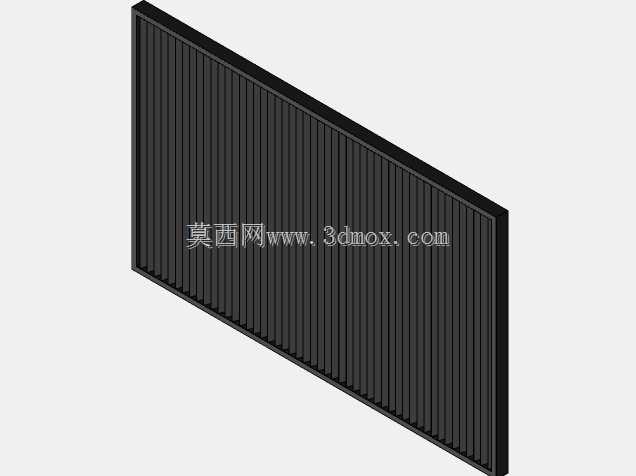

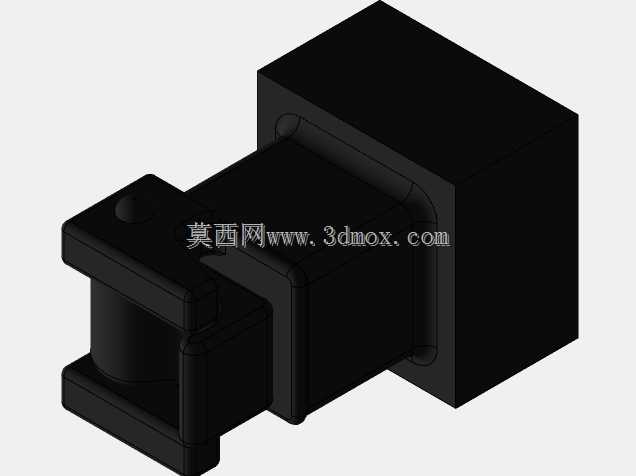

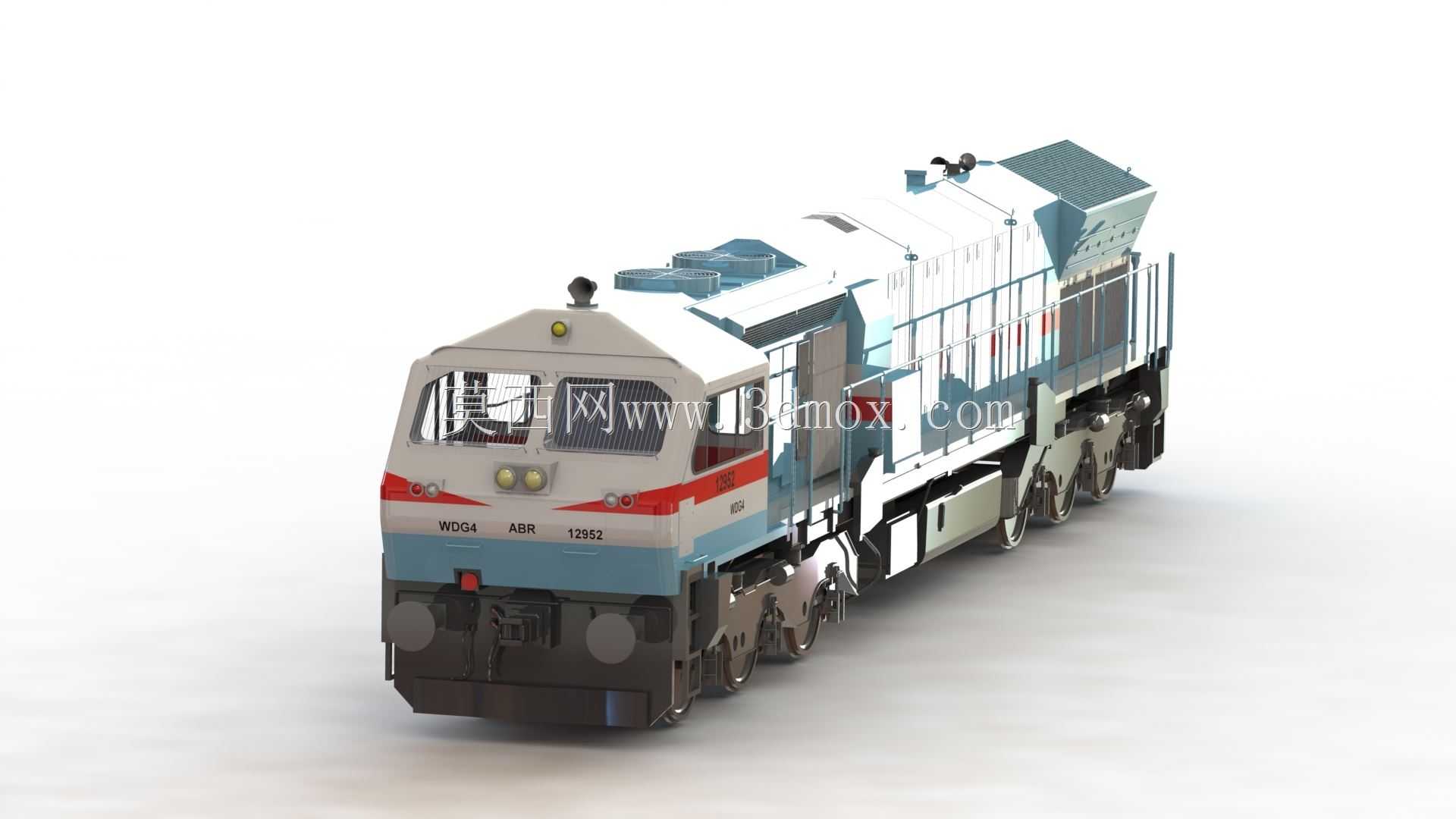

这款内燃机车三维结构还原了干线货运内燃机车的完整构造，主要面向干线重载货运铁路场景设计，承担大宗货物长距离铁路运输的牵引任务，适配非电气化铁路区段的运输需求，可在高温、高尘等复杂户外线路环境下稳定运行，能够牵引数千吨级的货运编组完成跨区域运输作业。从设计思路来看，该结构采用外走廊式单司机室布局，车头设置符合机车驾驶视野要求的前窗与瞭望灯组，车体侧面预留检修舱门与通风散热格栅，顶部布置排气、散热单元与辅助设备安装位，整体外形严格遵循真实机车的比例关系，车体总长控制在干线机车的常规尺寸范围内，转向架轴距、轮径参数符合重载货运机车的设计规范，车钩安装位置满足铁路车辆连挂的标准边界要求，可适配标准轨距线路的通行限界。在功能特性层面，该结构完整呈现了机车的走行部、车体承载结构、动力舱布局、司机室外形细节：走行部包含两台三轴转向架，还原了轮对、轴箱、悬挂弹簧、制动单元、牵引电机的安装位置，清晰展示了机车牵引力传递与走行导向的结构逻辑；车体部分区分了司机室、电气舱、动力舱、冷却舱的功能分区，侧面的标识、扶手、走台板细节均做了还原，能够直观呈现机车各系统的布置逻辑。设计过程中优先保障了结构的装配合理性，各部件的连接关系符合机车制造的工艺逻辑，车体蒙皮的分块、舱门的开合边界均参考真实机车的维护需求设置，既保证了外观的还原度，也清晰展现了内部舱室的空间分配，可用于铁路装备结构教学、机车外观方案验证、轨道交通科普展示等场景，帮助从业者与学习者直观理解重载内燃机车的整体构造与各系统的布局关系，掌握机车走行、承载、动力单元的装配逻辑与设计要点。
