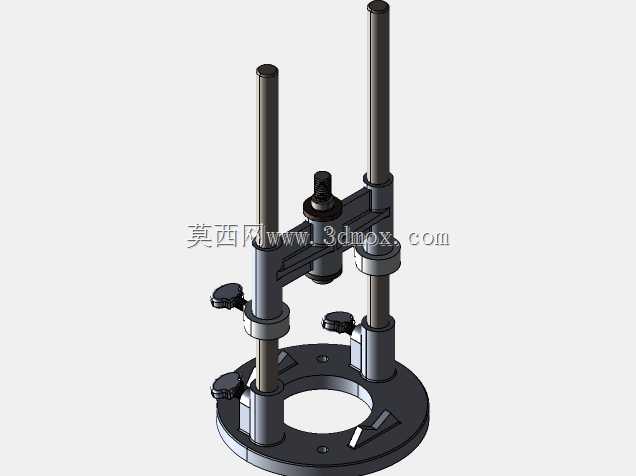

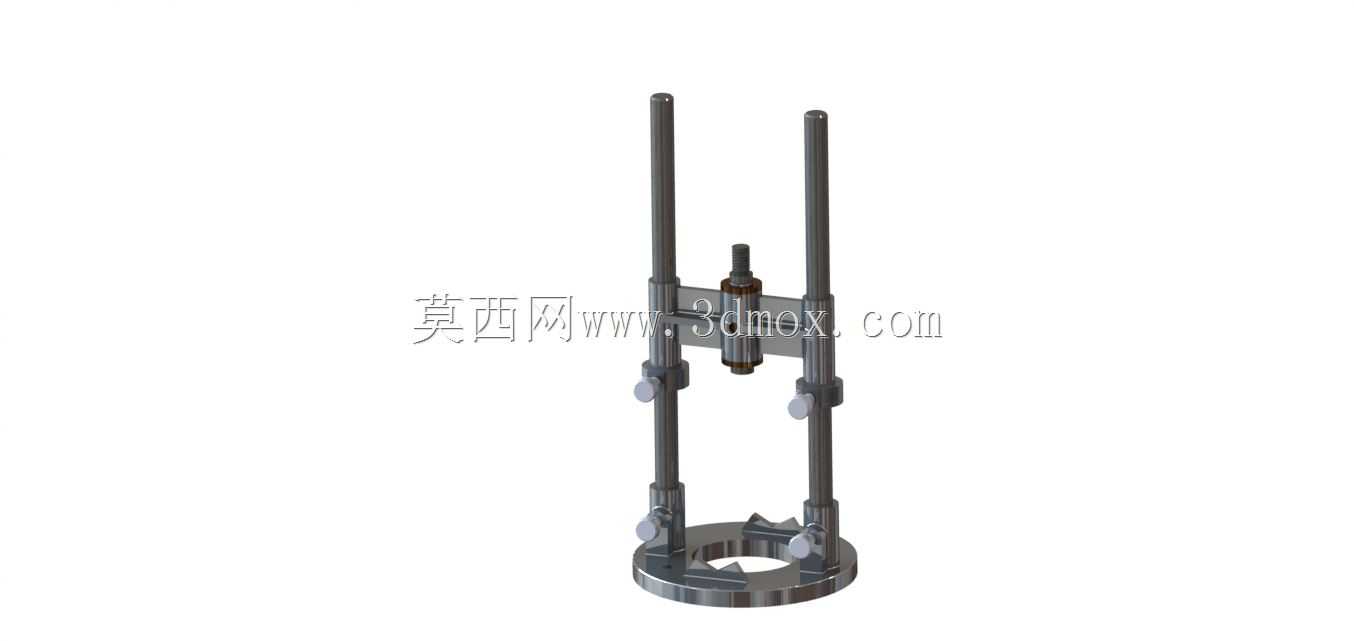

环形双立柱钻削定位钻头导向工装

这款钻头导向器主要应用于机械加工现场的钻削工序场景，覆盖普通立式钻床、摇臂钻床以及手持气动钻的钻孔作业环节，核心作用是在工件钻削加工时为钻头提供精准的径向约束，避免钻头入钻时发生滑移偏斜，有效提升孔位加工精度，降低钻头折断的风险，尤其适合薄壁件、异形件以及无预制定位孔工件的钻孔作业，在五金加工、设备维修、工装夹具装配等场景中都能发挥稳定作用。

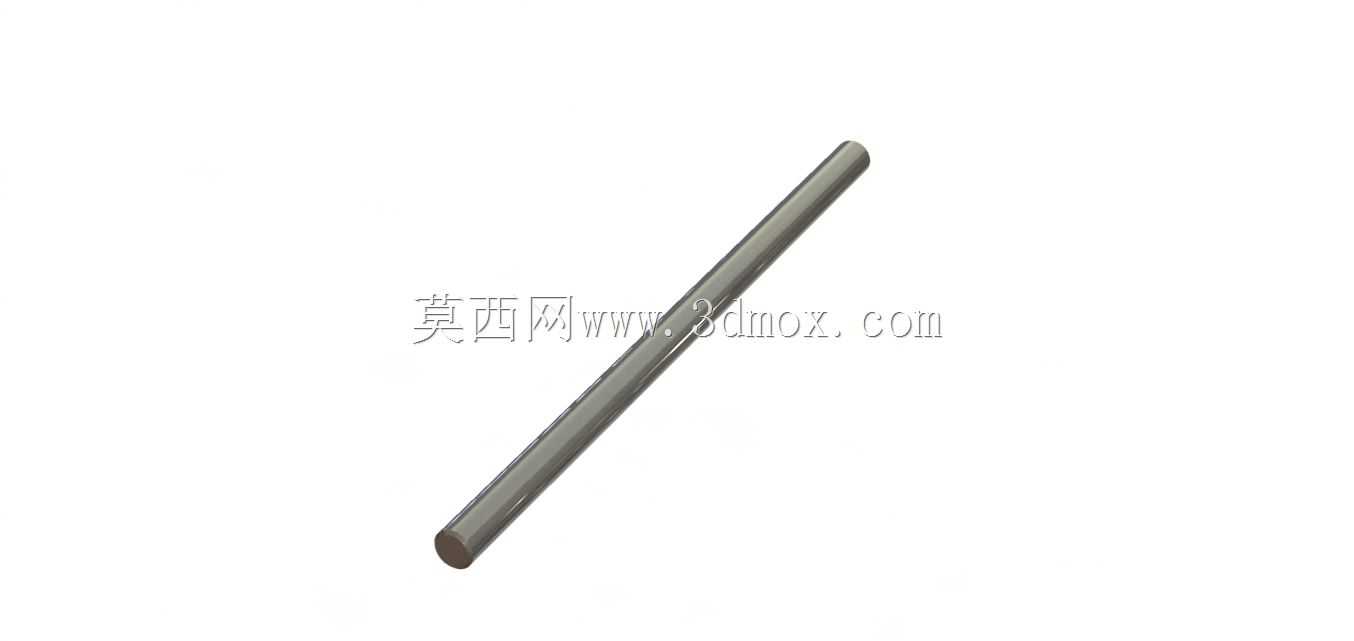

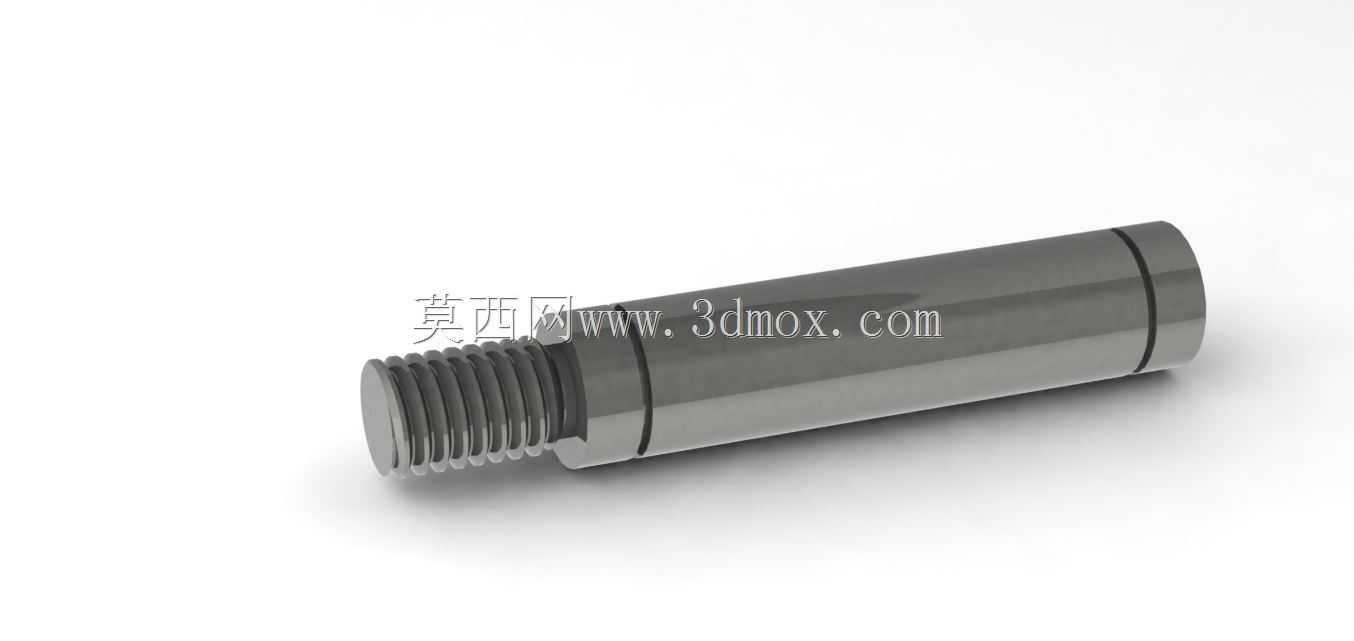

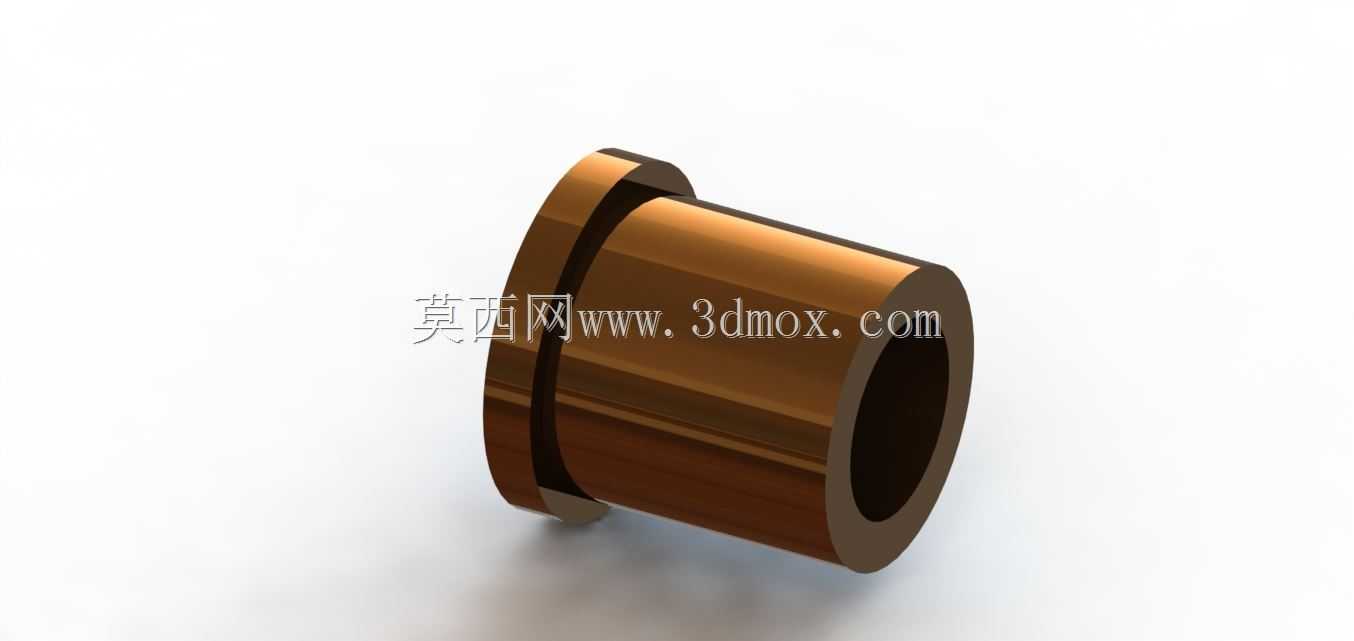

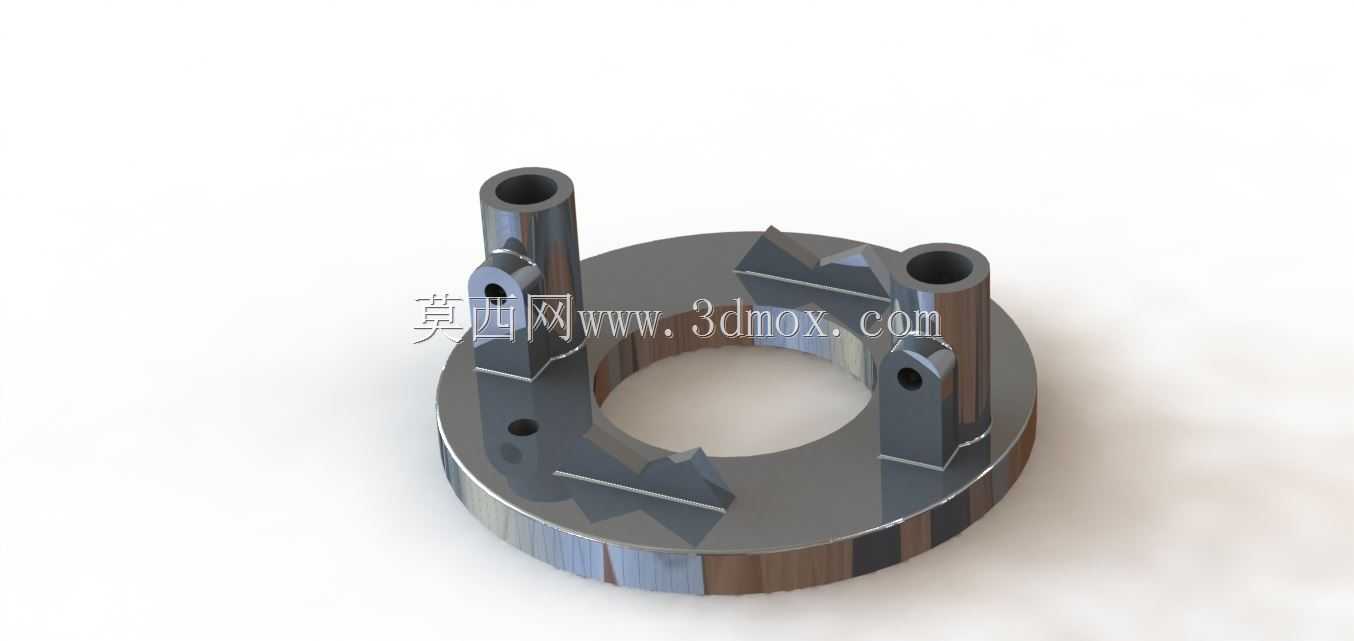

从功能特性来看，该导向器采用环形圆盘底座作为承载主体，底座上对称布置两根带轴向通孔的导向立柱，立柱内孔可根据待使用钻头的直径更换适配衬套，能够适配不同规格的直柄麻花钻使用；底座上开设的定位缺口与安装孔，可配合压板、螺栓快速固定在工件表面或机床工作台上，安装后导向孔的轴线与待加工孔的设计轴线保持高度重合，入钻阶段钻头沿导向衬套进给，完全避免了手工划线定位带来的入钻偏移问题。底座上集成的滑块式锁紧结构，可在调整导向立柱位置后快速锁止，适配不同孔距的多孔加工需求，无需反复拆装底座即可完成相邻孔位的导向定位，大幅缩短辅助作业时间。

设计思路上，这款导向器优先考虑了现场使用的通用性与操作便捷性，环形中空的底座结构避开了工件待加工区域的排屑空间，钻削产生的切屑可直接从底座中空区域排出，不会堆积在导向结构附近影响进给顺畅度；导向立柱采用加高设计，为钻头提供足够长度的导向支撑段，即使是长径比较大的深孔钻头，也能在入钻阶段获得稳定的径向约束，避免钻头因悬伸过长发生振颤。安装边界方面，底座采用圆形法兰式结构，外径适配常规钻床的工作台T型槽间距，最小安装平面仅需略大于底座外径即可完成固定，导向立柱的高度控制在常规钻床主轴的最低行程范围内，不会出现主轴下行与工装发生干涉的问题；导向衬套与立柱内孔采用小间隙配合，更换时无需额外工具即可快速插拔，适配加工现场快速换产的需求。整体结构没有冗余的复杂部件，所有受力部位都做了加厚处理，长期承受钻削振动也不会出现结构变形，能够在高频次的加工作业中保持稳定的导向精度。
