油润滑往复式氢气压缩机组结构设计

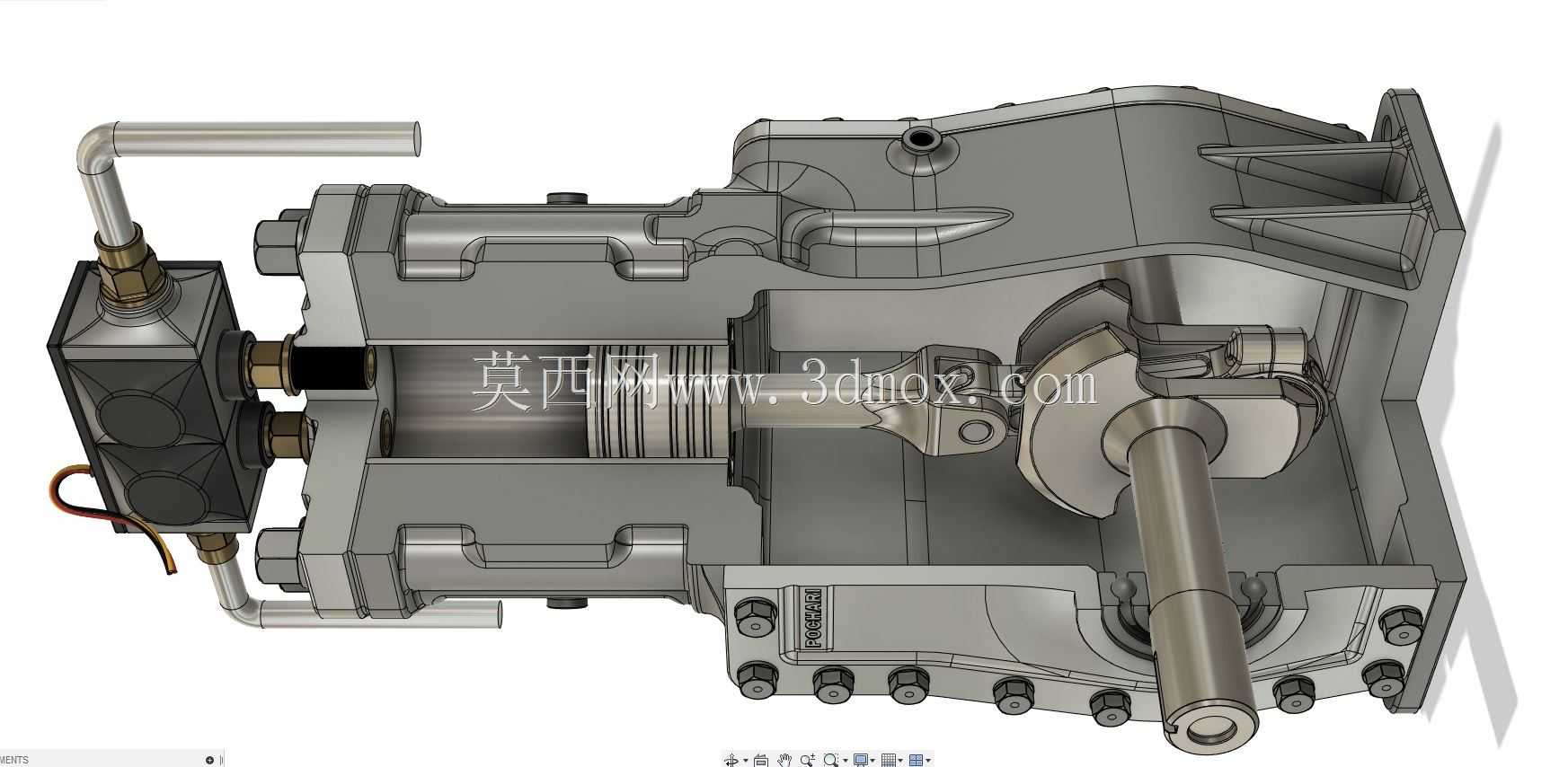

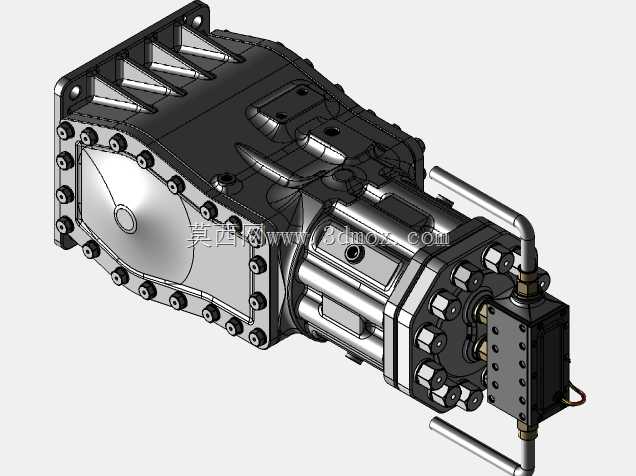

这款油润滑往复式氢气压缩设备，主要面向氢能储运、加氢站气源增压、工业制氢环节的氢气加压输送场景，同时也可适配特种化工生产中高纯度氢气的工艺增压需求，是氢能产业链上游制备环节、中游储运环节中保障氢气压力符合输送、存储要求的核心动力设备。设备采用往复式压缩的核心工作原理，通过曲柄连杆机构将旋转轴的回转运动转化为活塞在气缸内的直线往复运动，依次完成吸气、压缩、排气的工作循环，针对氢气分子量小、易泄漏的特性，气缸密封结构采用多道组合式密封设计，配合油润滑系统在缸壁与活塞环之间形成均匀油膜，既可以降低活塞往复运动的摩擦损耗，延长密封件使用寿命，也能进一步封堵氢气的微观泄漏通道，保障压缩过程的气密性与运行安全性。从整体设计思路来看，设备将动力输入轴、曲柄连杆传动组件、压缩气缸、集成阀组、润滑管路进行了一体化集成布局，将传动端的曲轴箱与压缩端的气缸体通过高强度螺栓刚性连接，既保证了整体结构的同轴度，减少传动过程中的振动损耗，也有效压缩了设备的整体占地空间。安装边界方面，设备尾部设置了带加强筋的一体式安装法兰，法兰面预留了对应规格的螺栓安装孔，可直接与配套的动力输出单元或安装基座进行刚性固定，侧面的润滑管路、气路接口均采用标准化工业管接头设计，可直接对接现场的气源管路、润滑油路系统，无需额外进行非标转接加工。设备的进排气阀组集成在气缸侧部，与外置的冷却、过滤模块可快速对接，能够适配不同流量、压力要求的工况场景，曲轴箱内部设计了飞溅润滑与油路补润结合的润滑结构，可保障曲柄、连杆、活塞销等高速运动摩擦副始终处于良好的润滑状态，降低长期运行的磨损风险。整体壳体采用高强度铸铁材质，在曲轴箱、气缸等承压部位做了壁厚加强设计，可承受氢气压缩过程中的交变压力载荷，外部的金属管路布局避开了运动部件的运行范围，同时预留了足够的维护操作空间，方便日常对密封件、阀片等易损件进行检查更换。
