三角形多孔安装连接固定支架设计

这款三角形态的安装固定支架，主要面向紧凑型机电设备内部的构件连接场景，多用于小型自动化模组、桌面级工业设备、轻型检测装置的内部结构搭建，可在有限的安装空间内完成两个垂直或呈一定夹角布置的功能部件的刚性连接，替代传统的直角角码与长条形安装板，解决狭小舱室内多部件安装时的空间干涉问题，同时保证连接部位的结构强度，避免设备运行过程中因振动出现连接松动、部件移位的问题。

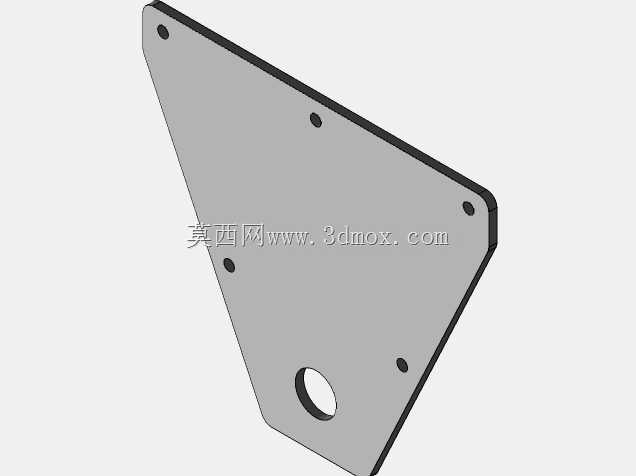

从功能特性来看，该支架采用近似直角三角形的板式结构，整体为等厚薄板设计，板材边缘做了均匀的倒角处理，既可以消除板材裁切后的锐边毛刺，避免装配过程中划伤操作人员或线缆外层绝缘皮，也能降低应力集中系数，提升支架长期受载下的抗疲劳性能。支架板面共布置六个小型通孔，分别沿三角形的三条边均匀排布，每个孔位的位置都经过受力校核，可适配不同规格的内六角螺栓或自攻螺丝，满足不同方向的安装固定需求，允许使用者根据实际安装场景灵活选择固定点位，无需额外对板材进行二次钻孔加工；三角形板体靠近下侧直角的位置设置一个大尺寸通孔，该孔位主要用于穿设设备内部的线缆、气路软管或小型传动轴，也可作为定位销孔使用，在装配时快速完成支架与基准部件的对位，提升装配效率。

设计过程中，工程师优先考虑了空间利用率与结构刚性的平衡，三角形的几何形态本身具备优秀的结构稳定性，相比同面积的方形安装板，三角结构在承受斜向载荷时的形变更小，抗扭性能更优，同时切除了方形板多余的边角部分，有效降低了支架自身重量，减少对设备整体负载的额外负担。孔位设计上，所有安装孔的中心距都严格遵循通用五金配件的安装模数，孔边缘到板材边缘的距离预留了足够的螺栓拧紧操作空间，不会出现扳手无法就位的问题；大尺寸通孔的孔径经过测算，既可以满足常规线缆与气路管的穿设需求，也不会因为开孔过大削弱板体的整体结构强度，开孔边缘同样做了圆角处理，避免穿线时割伤管线外层。

从安装边界来看，该支架的整体轮廓尺寸适配100mm级别的小型安装空间，板材厚度适配常规轻型设备的连接载荷需求，安装时可直接贴合在设备的型材框架或钣金壳体表面，六个小型安装孔可根据相邻部件的安装位置选择3-4个进行固定即可满足强度要求，剩余孔位可作为后续功能扩展的备用安装点，大孔位的位置避开了主要受力路径，不会对支架的承载能力造成影响，整体结构简洁实用，加工难度低，适合采用钣金冲压或板材铣削的方式批量生产，可广泛应用于各类轻型工业设备、实验装置、小型自动化模组的结构搭建场景。
