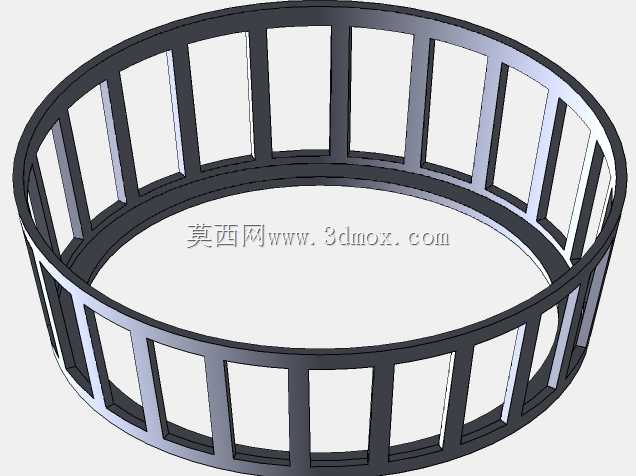

圆锥滚子轴承配套钢板冲压保持架结构

该零件是圆锥滚子轴承的核心配套组件，主要应用于重载、存在冲击载荷与复合径向轴向载荷的传动场景中，覆盖商用车驱动桥差速器、重型机床主轴、工程机械行走机构、冶金轧机辊轴、风力发电机组主轴轴承等对轴承承载能力、抗冲击性能要求严苛的工业领域，是保障圆锥滚子轴承稳定运行的关键结构件。该保持架采用钢板冲压成型工艺制作，整体为带锥度的环形笼式结构，沿环形周向均匀分布有若干个矩形窗孔，每个窗孔对应容纳一颗圆锥滚子，核心作用是将轴承内的滚动体进行等间距分隔，避免滚动体在运转过程中发生相互接触、摩擦碰撞，同时引导滚动体在轴承滚道内保持正确的运动轨迹，在轴承非承载区对滚动体起到可靠的兜持作用，防止滚动体出现歪斜、脱落的情况，还能储存部分润滑介质，改善轴承内部的润滑条件，降低运转过程中的摩擦损耗与温升，有效延长轴承的整体使用寿命。在设计思路上，这款保持架采用整体式冲压焊接结构，相比实体铜保持架，钢板冲压结构具备更轻的自重、更高的结构强度与抗疲劳性能，适配高速重载的运转工况；窗孔的尺寸公差经过精准匹配，既保证圆锥滚子可以在窗孔内灵活转动，又能限制滚子的轴向窜动量，避免滚子与保持架窗孔边缘发生异常磨损；整体锥度与对应圆锥轴承的内圈、外圈滚道锥度完全契合，安装后保持架的内外径与轴承套圈之间预留有合理的运转间隙，不会在轴承偏转、载荷偏移时发生卡滞；保持架的上下端面做了圆滑过渡处理，避免应力集中，同时减少与轴承套圈挡边的摩擦阻力。在安装边界方面，该保持架的整体锥角、内外径尺寸、窗孔分布节径完全适配对应型号的圆锥滚子轴承，安装时需将圆锥滚子逐一嵌入窗孔后，与轴承内圈组件组合后再装入外圈滚道，保持架的轴向宽度小于轴承套圈的装配宽度，不会超出轴承的安装轴向空间，径向尺寸与轴承内外圈滚道之间预留有足够的润滑脂储存空间，同时保证在轴承承受最大轴向载荷时，保持架不会与套圈挡边发生刚性干涉，适配常规圆锥轴承的安装公差要求，无需额外修改轴承座或轴的配合尺寸即可完成装配。
