轻量化镂空传动链轮结构设计

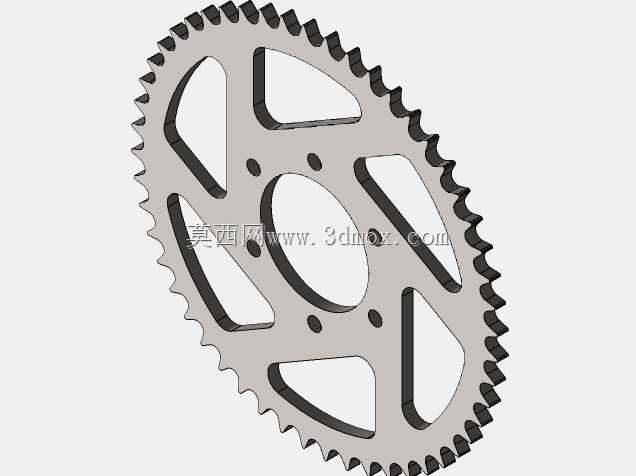

链轮作为链传动系统的核心啮合部件，广泛应用于各类需要精准动力传递的机械场景中，涵盖轻工输送设备、小型动力机具、代步传动机构、自动化生产线输送单元等领域，依靠轮齿与链条链节的精准啮合，实现两轴间的动力同步传递，相比带传动具备传动比精准、无弹性滑动、传动效率高、环境适应性强的优势，可在多粉尘、高湿度、温差较大的复杂工况下保持稳定的传动性能。这款链轮采用了辐条式镂空结构设计，设计思路围绕轻量化与结构强度的平衡展开，在保证轮齿啮合强度、辐板承载能力的前提下，对轮辐区域做了大尺寸的异形镂空处理，大幅降低了零件自身的转动惯量，能够有效减少传动启动阶段的动力损耗，降低传动轴的负载冲击，同时镂空结构也便于日常运维过程中的散热与杂物清理，避免传动过程中卡入碎屑造成轮齿磨损。从结构细节来看，链轮的轮齿采用了标准齿形设计，齿廓曲线经过优化，能够与对应节距的滚子链条实现顺畅啮合，减少啮合过程中的冲击与噪音，降低齿面的接触应力，延长零件的使用寿命。轮体中心设置了适配传动轴的安装定位孔，围绕中心孔均匀分布了多个紧固安装孔，可通过螺栓连接件将链轮与传动轮毂或轴端法兰实现刚性固定，保证传动过程中无相对窜动，安装边界适配常规的中小功率传动轴系，无需对现有安装结构做大幅改造即可完成替换装配。轮体的辐板部分做了等强度的结构设计，各镂空区域之间的连接辐条采用了圆弧过渡结构，避免应力集中造成的结构断裂，在承受交变传动载荷时能够均匀分散应力，即使在频繁正反转的传动工况下也能保持足够的结构刚度，不会出现辐板变形导致的啮合偏移问题。这类轻量化链轮尤其适用于对传动部件重量有要求的场景，比如小型代步车辆、便携动力设备、轻型输送线体等，既能够满足链传动的动力传递需求，又能通过结构优化降低整体设备的自重，提升设备的动态响应性能。
