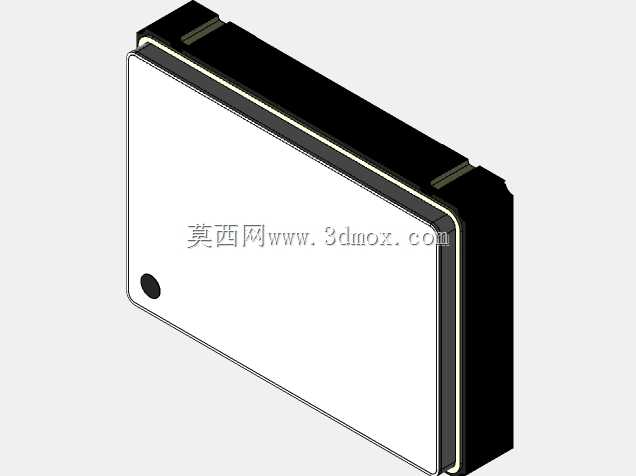

7mm×5mm规格表贴式贴片振荡器结构设计

这款贴片振荡器是面向高密度表面贴装电路场景设计的频率基准元器件，广泛应用在消费电子主控板、工业控制信号板、车载电子模块、通信终端射频板等各类需要稳定时钟频率的电路场景中，作为电路系统的“心跳”发生器，为芯片提供精准、稳定的固定频率参考信号，保障数字电路时序同步、射频信号收发校准、模数转换采样基准等核心功能正常运行。在实际电路应用中，这类表贴封装的振荡器无需额外预留插件安装通孔，能够直接通过回流焊工艺贴装在PCB板面，大幅压缩板上元件占用空间，适配当前电子产品轻薄化、集成化的设计趋势，尤其适合内部空间局促的便携穿戴设备、小型化传感模块、高密度嵌入式控制板使用。从产品功能特性来看，该款振荡器采用金属屏蔽封装结构，外壳为冲压成型的金属壳体搭配绝缘密封基座，能够有效阻隔外部空间电磁杂波对内部振荡晶振、振荡电路的干扰，避免频率偏移、信号杂散等问题，同时金属外壳可通过焊盘与PCB接地网络连通，进一步强化整体电路的电磁兼容性能，降低自身对外的电磁辐射，也提升复杂电磁环境下的工作稳定性。在设计思路上，这款模型严格遵循表贴电子元器件的标准化设计逻辑，首先明确核心安装边界尺寸，整体封装长宽为7mm×5mm，本体厚度控制在1.4mm，完全匹配行业通用的7050封装贴片元件的安装规范，底部焊盘的位置、尺寸、间距均按照通用SMT贴装工艺要求设计，无需定制钢网或特殊贴装程序，可直接适配现有量产SMT生产线的加工流程，降低批量生产的工艺适配成本。外形设计上采用方正的切角长方体结构，壳体边缘做了微小的倒角处理，避免贴装过程中边角磕碰造成外壳变形、密封失效，壳体一角设置的圆形定位标记，能够在SMT贴装时快速识别元件安装方向，防止反向贴装造成的电路功能故障。安装边界设计上，除了严格控制本体三维尺寸外，还充分考虑了焊接后的焊盘爬锡空间、元件周边的安全避让距离，模型还原了壳体与基座的装配缝隙、金属外壳的壁厚细节，能够直接用于PCB布局阶段的元件占位干涉检查、整机装配阶段的空间堆叠校验，帮助硬件工程师在设计阶段提前预判元件安装冲突、焊接间隙不足等潜在问题，减少打样迭代次数。同时模型还原的金属屏蔽外壳结构，也可辅助结构工程师评估产品整机的电磁屏蔽设计方案，确认元件接地位置与整机屏蔽结构的衔接合理性，为高密度电路集成设计提供精准的三维参考依据。
