直列四缸双顶置凸轮轴发动机结构

项目分类:发动机 发布时间:2021-04-26 ID:149400
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构
  • 直列四缸双顶置凸轮轴发动机结构

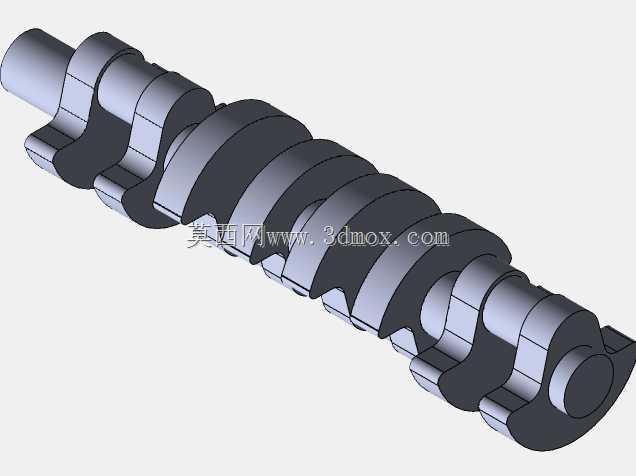

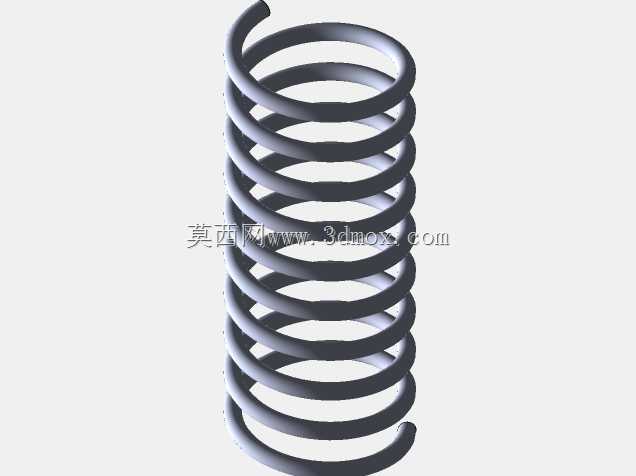

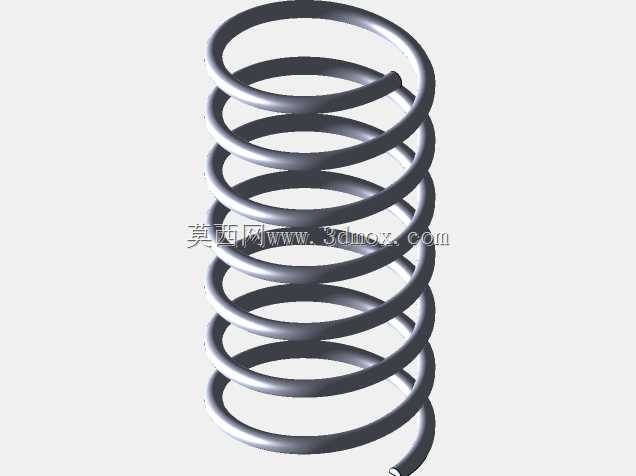

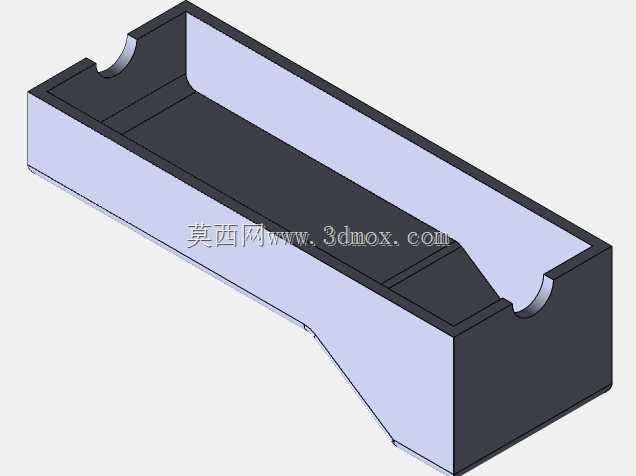

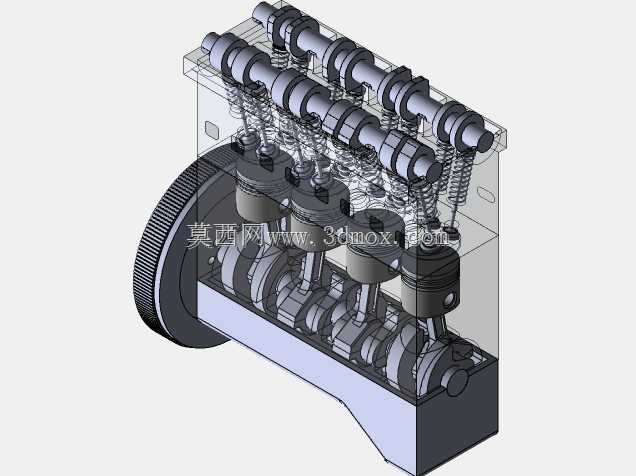

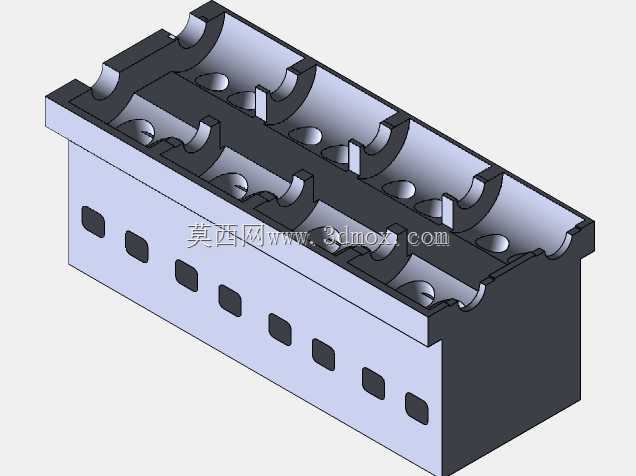

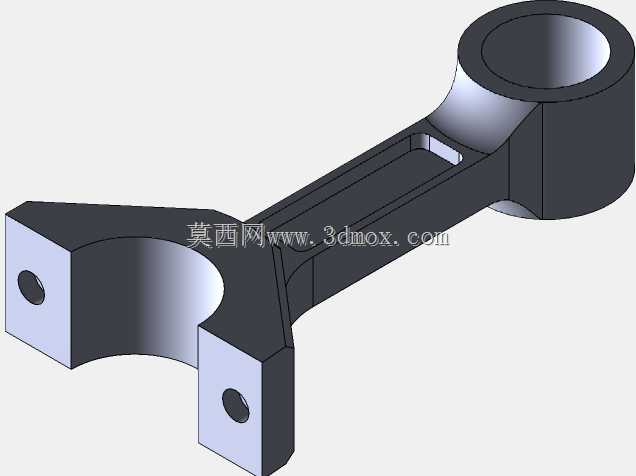

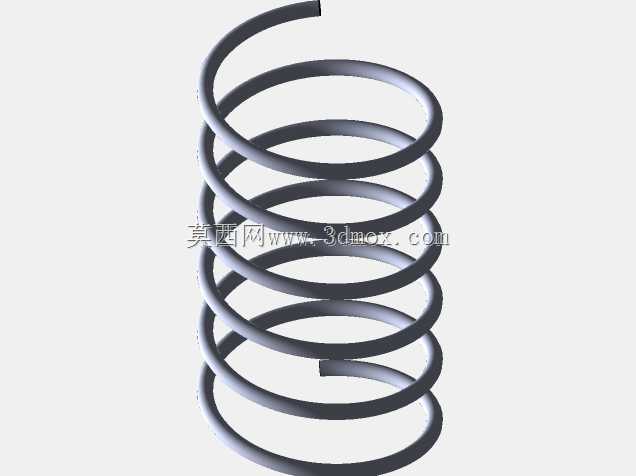

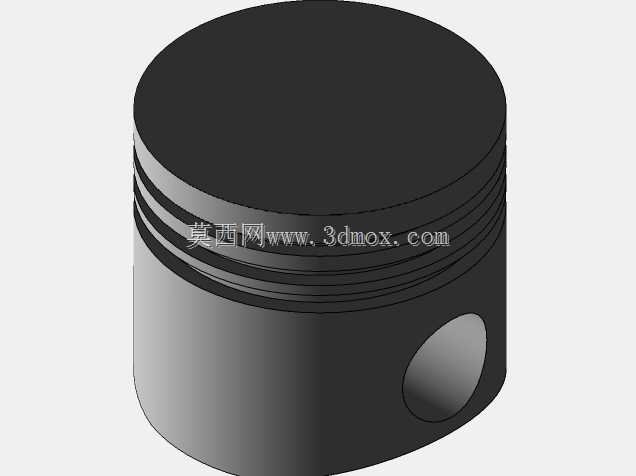

该结构为直列四缸往复式内燃动力核心,广泛适配乘用车辆、小型工程机械、农用动力设备等场景,作为整套设备的动力输出核心,负责将燃料燃烧产生的热能通过活塞往复运动转化为旋转机械能,为整套设备提供持续稳定的动力输出。整套结构采用透明化壳体设计思路,可直观呈现内部所有运动构件的配合关系,既可以作为动力原理教学的演示载体,也可用于新机型研发阶段的结构验证、运动干涉排查,帮助设计人员快速确认各构件的运动行程与配合间隙。从功能特性来看,该结构采用双顶置凸轮轴配气设计,每缸配置进排气门各两个,凸轮轴通过挺柱直接驱动气门开合,省去了传统推杆结构的传动间隙,能够实现更高的配气精度,适配更高转速的动力输出需求;曲轴采用全支撑设计,每个曲柄臂两侧均设置主轴颈支撑,可有效降低高转速运转下的曲轴形变,提升动力输出的平顺性;活塞通过连杆与曲轴曲柄销连接,将燃烧做功产生的直线推力转化为曲轴的旋转扭矩,曲轴输出端集成飞轮结构,利用飞轮的转动惯量储存做功行程的能量,带动活塞完成进气、压缩、排气三个辅助行程,保证动力输出的连续性。设计过程中,设计人员优先考虑了各运动副的配合边界,凸轮轴与缸盖凸轮轴座的配合间隙控制在合理范围,既保证凸轮轴高速转动的顺畅性,又避免间隙过大导致的配气相位偏差;活塞与缸筒的配合预留了热膨胀余量,适配工作状态下的金属热胀特性,防止高温工况下出现活塞卡滞;气门弹簧采用等节距圆柱螺旋弹簧设计,保证气门关闭时的密封压力,同时避免凸轮轴驱动过程中出现气门飞脱现象。外形与安装边界方面,整套结构采用紧凑型直列布局,进排气侧分别预留了进排气歧管的安装接口,缸体下端设置了与油底壳连接的密封法兰,前端轮系侧预留了正时机构、水泵、发电机等附件的安装位置,输出端飞轮壳可直接对接离合器或变速器壳体,整体安装定位孔位符合常规小排量动力的安装尺寸规范,可直接适配同级别动力舱的安装空间,无需对配套设备的安装基座做大幅改动。整套结构的运动逻辑完全还原真实内燃动力的工作循环,可清晰展示四冲程动力的进气、压缩、做功、排气全过程,帮助学习者快速理解动力核心的工作原理,也可为动力改装、结构优化提供直观的结构参考。
