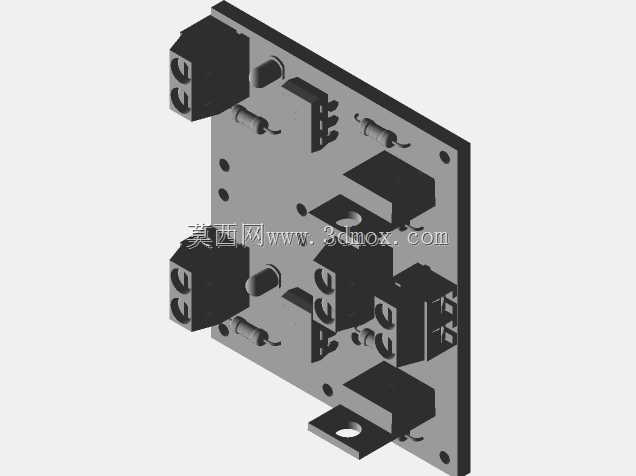

多接口集成式电气接线安装基板组件

该组件是面向低压电气布线场景设计的集成式接线安装载体，主要应用于小型电控箱内部布线、实验台电路转接、小型机电设备内部控制线路集成排布场景，能够替代零散的端子排与独立安装座，实现多回路线路的集中接驳与规整固定，减少柜内零散部件的安装工序，降低布线杂乱带来的线路干扰与后期维护难度。在实际使用过程中，该基板可承载多组不同规格的接线端子，支持不同线径的动力线、信号线的驳接固定，板体预留的多组定位孔可适配不同规格的电容、电阻等直插式电子元件的预装固定，实现线路接驳与基础元件集成的一体化功能，无需额外叠加元件安装座，有效压缩电控单元的整体占用空间。从设计思路来看，该组件采用平板式承载结构，将不同规格的快接端子按照回路排布逻辑均匀布置在板体两侧与中部区域，端子接口朝向统一向外倾斜，方便操作人员在不拆卸周边部件的情况下完成线路插拔与检修；板体边缘预留的安装耳带通孔结构，可直接通过螺栓完成基板在电控箱安装梁、设备内壁的固定，无需额外设计转接支架；板体表面的元件定位孔按照常用直插元件的引脚间距做了标准化预留，同时预留了冗余孔位，可根据实际接线需求灵活调整元件安装位置，适配不同的线路接驳方案。在外形尺寸与安装边界层面，该基板采用正方形板式结构，整体厚度控制在适配常规电控箱内部安装间隙的范围，安装耳突出板体主体的尺寸经过精准核算，固定后不会与箱体内壁的走线槽、其他安装部件产生干涉；端子突出板体表面的高度统一控制在安全距离内，避免接线后端子金属部分与周边金属构件接触引发短路风险，板体所有边角做了倒角处理，避免安装检修过程中划伤操作人员与线路绝缘层。
