商业户外实木边桌结构设计方案

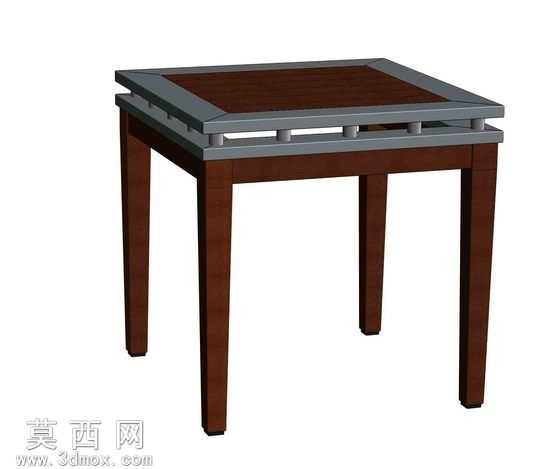

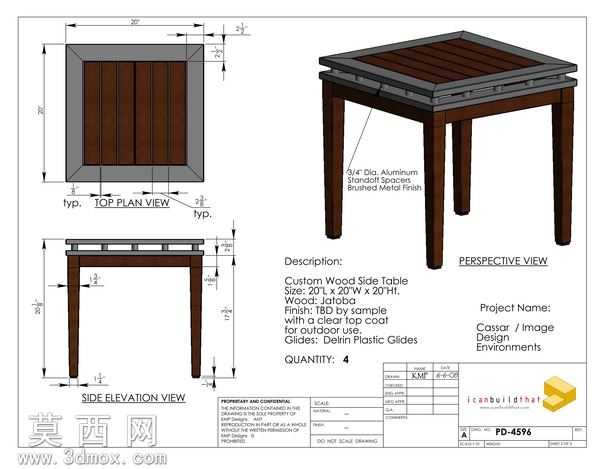

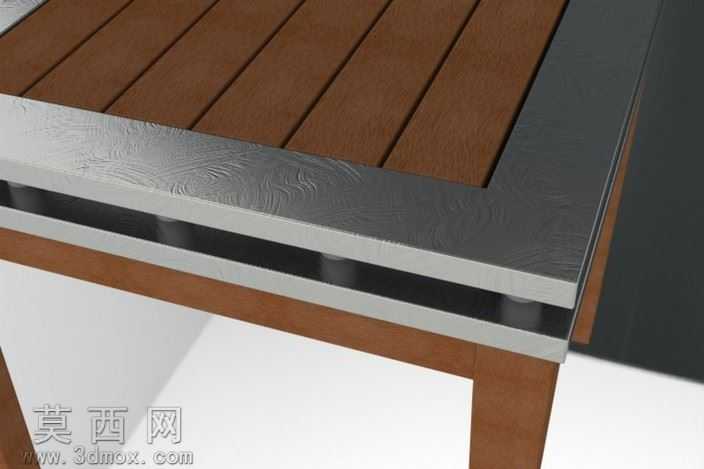

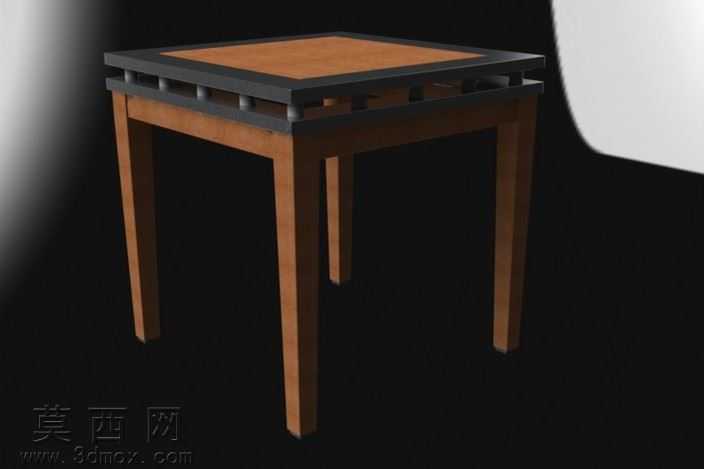

本作品为商业项目定制的户外实木边桌三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据20英寸见方、20英寸高度的尺寸基准，绘制桌面、支撑框架、桌腿三大核心模块的草绘轮廓，通过拉伸、切除、装配约束完成整体结构的精准建模，确保各部件尺寸公差控制在合理范围内，适配户外使用的结构强度需求。渲染环节针对不同部件匹配对应材质：桌面采用Jatoba实木材质，还原木材天然纹理与温润质感，模拟1BD标准色号的漆面效果，呈现户外专用清漆涂层的半哑光光泽，兼顾防水耐候的视觉表现；桌腿与顶部金属框架设置为拉丝金属饰面，还原3/4英寸直径铝制支撑垫片的金属质感，底部脚垫采用Delrin塑料材质，还原防滑耐磨的材质特性。结构设计上，桌面采用多块实木条拼接嵌入金属外框的形式，金属框架包裹桌面边缘，既避免实木户外使用受潮变形开裂，也提升整体结构抗冲击性能；四条实木桌腿与金属框架通过隐藏式连接件固定，搭配铝制间隔垫片调整装配间隙，底部塑料脚垫可调节水平度，同时避免桌腿直接接触地面造成磨损、受潮。设计思路围绕户外商业场景的使用需求展开，整体造型简约方正，兼顾实用性与美观度，4件一组的配置适配户外休闲区、商业外摆的批量布置需求，建模过程中同步生成俯视图、侧立面图、透视图等工程视图，标注关键安装尺寸与部件参数，可直接对接生产加工环节，确保设计方案落地性，所有部件的装配关系均经过干涉检查，不存在结构冲突，满足户外家具长期使用的结构稳定性要求。
