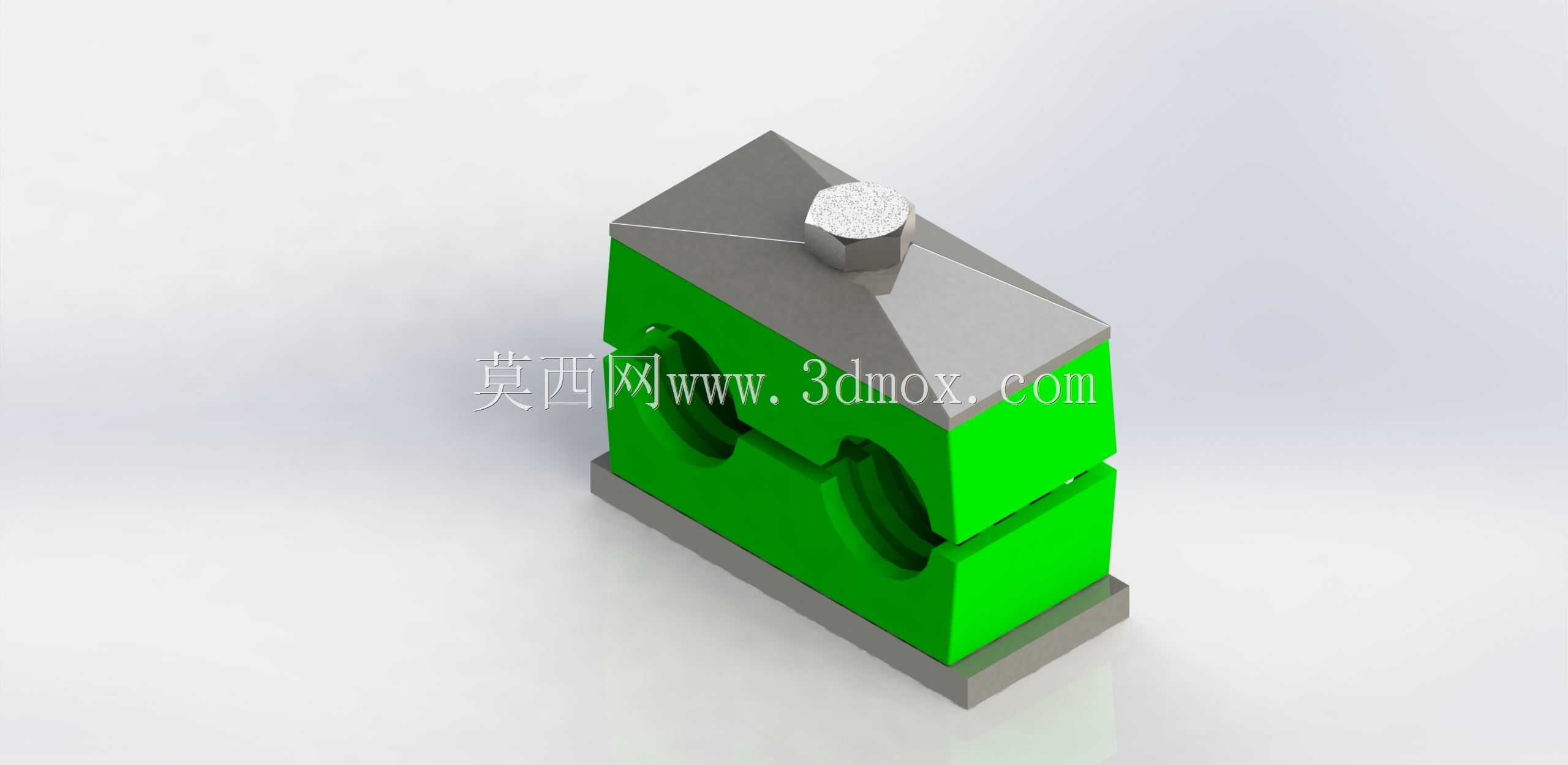

适配22mm外径软管的夹紧式固定支架

这款软管固定支架主要面向工业流体输送场景的管路布设需求，可广泛应用于液压系统、气动系统、低压输水输油管路的排布固定作业中，在机床设备内部走线、自动化生产线管路布设、工程机械液压管路固定、小型实验台流体管路搭建等场景下都能发挥稳定的固定作用，解决软管布设过程中易晃动、移位、与周边部件剐蹭磨损的问题，有效延长软管的实际使用寿命，降低管路因长期晃动产生接头松脱、管壁破损的故障概率。

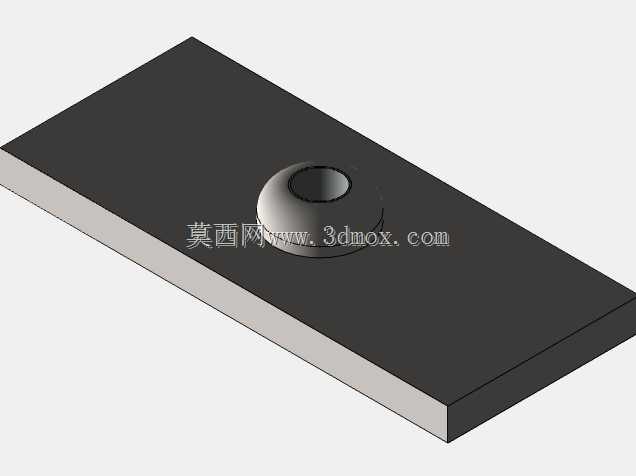

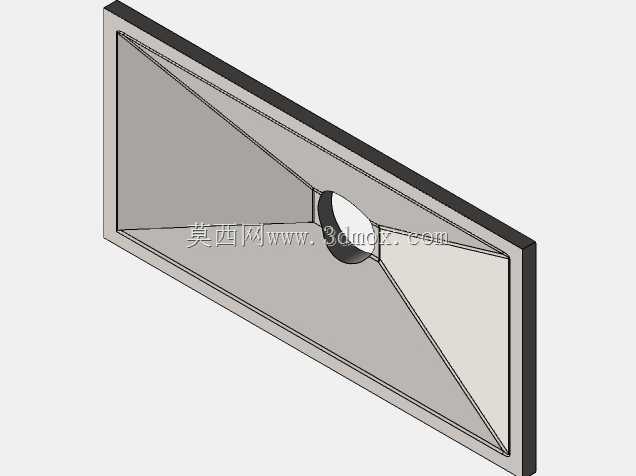

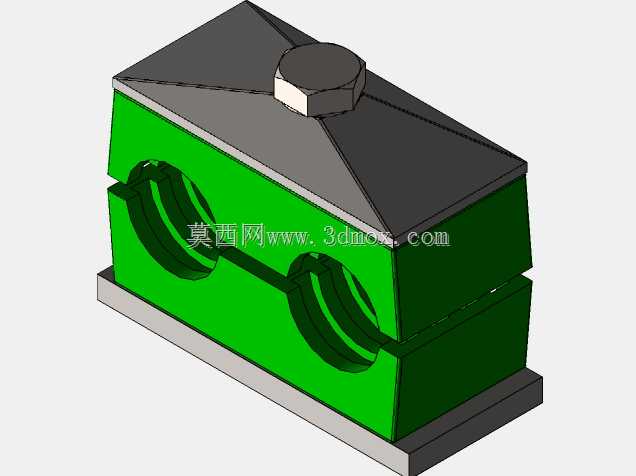

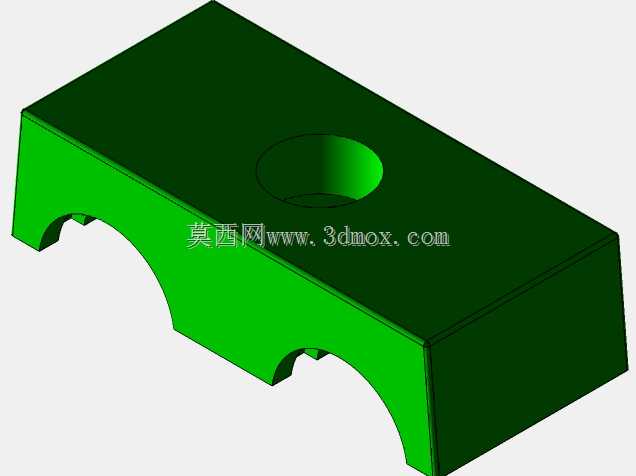

产品采用上下对合的夹紧式结构设计，主体夹持部分为对称开设的双圆弧卡槽，可同时容纳两根外径22mm的柔性软管，卡槽弧度与适配软管外径完全匹配，夹紧后可与软管外壁形成均匀的面接触，不会出现局部应力集中夹伤管壁的问题；支架上下夹持块之间预留了微小的调节间隙，顶部设置有锁紧调节结构，可根据软管实际外径公差、管壁材质硬度适当调整夹紧力度，既保证软管被牢牢固定不会轴向窜动、径向晃动，又不会因夹紧力过大阻断软管内部流体通路。支架底部设置有平整的安装基面，可通过螺栓紧固的方式固定在设备机架、安装面板、墙面等各类安装基体上，整体安装边界规整，无外凸的尖锐结构，不会对周边布设的其他管线、部件造成干涉。

设计过程中优先考虑了实际安装的便捷性与使用可靠性，整体结构采用分体组合式设计，无需提前将软管穿入支架即可完成安装作业，后期维护更换软管时也无需完全拆卸支架，仅需松开顶部锁紧结构即可取出或更换软管，大幅降低管路布设与后期维护的操作难度。夹持块部分选用具备一定韧性与耐磨性能的材质，可缓冲设备运行过程中产生的振动，避免振动直接传递到软管与接头的连接位置，降低接头疲劳松脱的风险；外部的基座与锁紧结构选用刚性材质，保证长期使用过程中结构不会发生形变，夹紧力不会随使用时间延长出现明显衰减。整体外形紧凑，占用安装空间小，可在狭小的设备内部空间完成布设，双孔位的设计也可减少同走向双管路布设时所需的支架数量，进一步压缩管路布设的空间占用与物料成本。
