汽车用异形卡扣式安装固定板结构设计

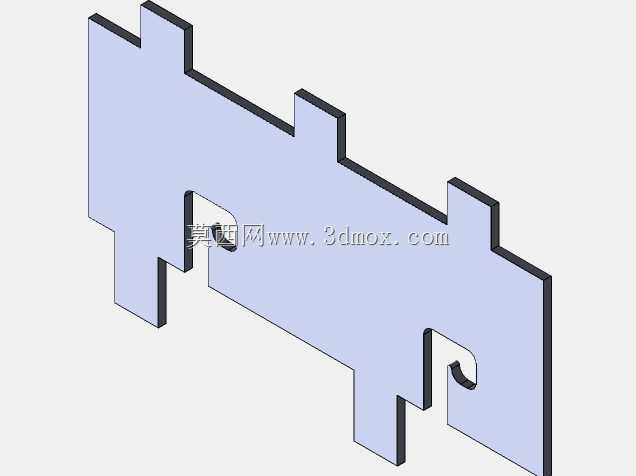

这款固定板主要应用于乘用车辆内部线束、小型功能模块的安装固定场景，在汽车座舱内部、发动机舱周边的附属构件装配环节中，承担承载、定位、限位的核心作用，能够替代传统的扎带、独立支架组合方案，减少装配工序的零件数量，提升整车装配环节的作业效率。从实际用途来看，该构件可以直接卡接在车身预设的钣金卡槽上，不需要额外焊接支座或者打孔攻丝，避免了对车身钣金本体的破坏，同时能够为固定在板面上的附属部件提供稳定的支撑基面，隔绝车辆行驶过程中产生的持续振动，防止被固定部件出现松脱、移位、异响等常见装配问题。在功能特性设计上，这款固定板采用一体化平板裁切成型结构，整体为等厚薄板形态，板身根据安装点位的分布需求，设置了多组外伸的定位支脚，支脚的轮廓完全匹配车身钣金上预留的卡槽轮廓，装配时只需要对准卡槽推入即可完成初步定位，板身一侧设置的弹性卡扣结构能够在安装到位后自动卡入钣金的锁止孔位，形成可靠的轴向限位，不需要额外加装紧固件即可实现防脱效果，后期维护拆卸时只需要拨开卡扣即可顺利取下构件，操作便捷无多余零件损耗。设计思路上，这款构件充分考虑了汽车装配场景的空间限制，整体轮廓完全避让了周边的管线、凸起结构，板身的异形外轮廓不是随意设计，每一处凹凸结构都对应了周边部件的安装边界，既保证了自身安装时不会和相邻构件发生干涉，也能最大化利用车身预留的狭小安装空间，在有限的板面范围内预留了足够的安装点位，可以同时固定2-3组不同的小型附属部件，减少同区域内的固定支架数量。从安装边界来看，这款固定板的整体厚度适配常规车身钣金卡槽的通用尺寸，所有支脚的伸出长度都经过匹配计算，安装后板身和钣金表面保持均匀的贴合间隙，不会出现局部翘起、应力集中的问题，卡扣的弹性形变量经过合理设计，既保证安装时的推入阻力处于人工装配的舒适区间，也能保证车辆在长期颠簸振动工况下的锁止可靠性，板身的所有棱角都做了倒钝处理，避免装配过程中划伤操作人员或者割损周边的线束护套，整体结构没有复杂的曲面造型，适合采用冲压工艺批量生产，加工成本低，成型精度稳定，能够满足汽车量产环节的零部件一致性要求。
