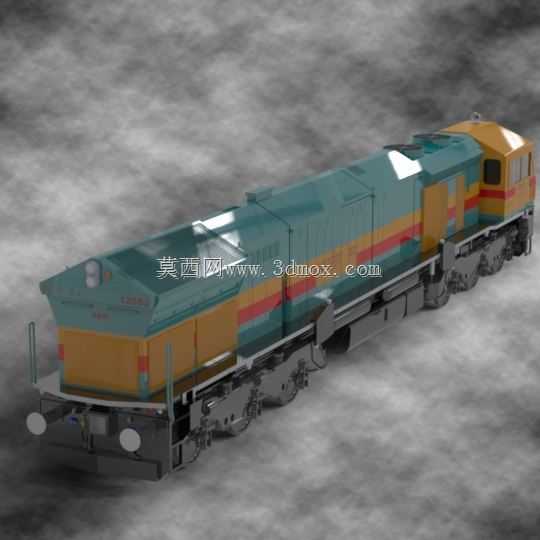

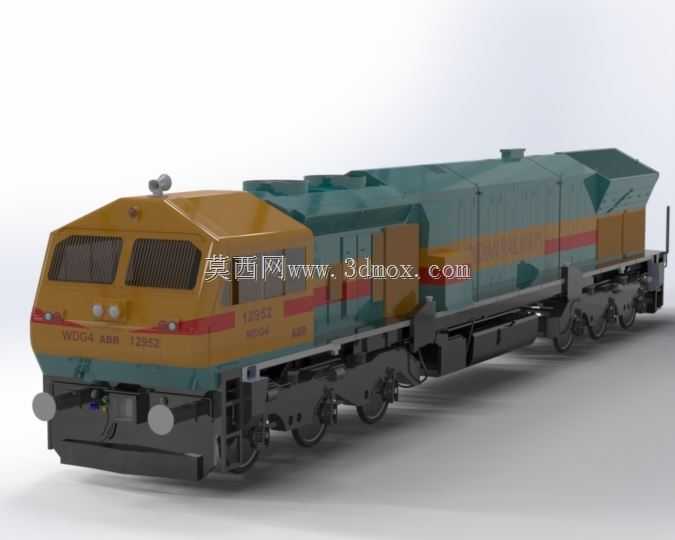

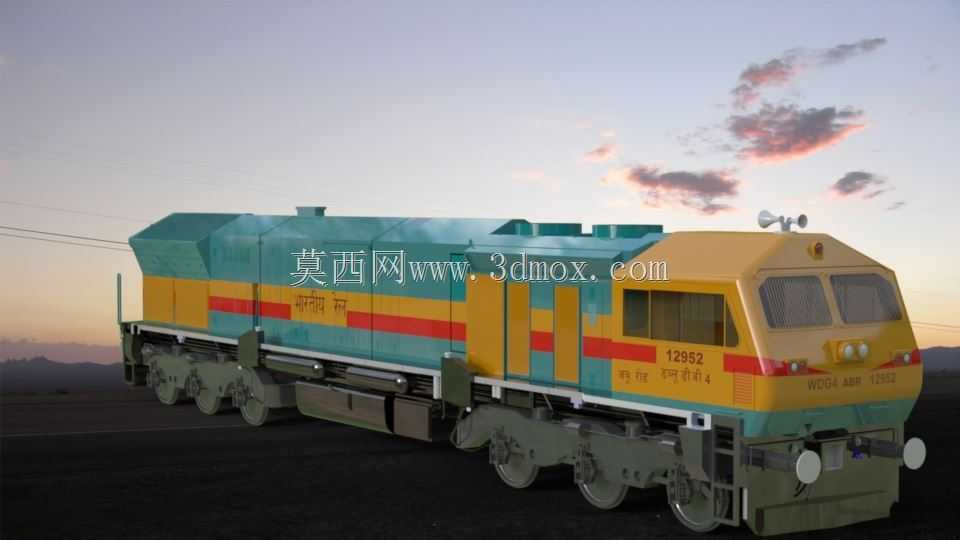

印度铁路WDG4型内燃机车精细三维建模

本次建模还原的WDG4型内燃机车，是面向干线重载货运场景打造的大功率牵引装备，主要应用于大载重、长交路的铁路货运线路，承担煤炭、矿石、建材等大宗货物的牵引运输任务，能够适应高温、多尘的复杂线路运行环境，在非电气化铁路区段具备不可替代的牵引作业优势。从实际用途来看，该型机车具备强劲的牵引输出能力，可牵引数千吨级的货运编组完成跨区域运输，同时兼顾一定的线路适应性，能够在曲率半径较小的支线线路、坡度较大的山区线路稳定运行，满足不同路网条件下的货运作业需求。在功能特性层面，该型机车采用外走廊式车体结构，司机室设置于车体一端，配备宽幅前窗与瞭望辅助装置，为乘务人员提供良好的运行视野；走行部采用多轴转向架设计，搭配大直径车轮与一系、二系悬挂结构，能够有效缓冲线路运行带来的振动冲击，保障重载状态下的运行平稳性；车体上部集成了动力单元、冷却系统、燃油存储、排气装置等核心功能模块，各模块布局紧凑合理，在控制整车重量分配的同时，预留了充足的检修维护操作空间。从设计思路来看，建模过程严格遵循实车的结构比例与布局逻辑，首先根据实车的轮廓尺寸搭建整车骨架，确定司机室、动力舱、冷却室、转向架等核心部件的位置边界，再逐步细化各部分的细节结构：车头部分还原了前脸的车灯配置、车钩缓冲装置、标识涂装区域，车体侧部还原了检修门、扶手、走台板、通风格栅等细节结构，转向架部分还原了轮对、轴箱、牵引电机、制动单元、悬挂弹簧等部件的装配关系，确保各部件之间的装配间隙、连接结构完全符合实车的设计逻辑。在外形尺寸与安装边界层面，建模严格匹配实车的长宽高比例，车钩缓冲装置突出车体端面的长度、转向架与车体底架的安装间隙、车体上部设备的高度边界都按照实车参数进行还原，既保证了外观的高度仿真，也能够满足后续开展机车动力学仿真、装配干涉检查、检修流程模拟等工程应用的需求，为铁路装备的教学演示、方案展示、结构验证提供精准的三维数字化支撑。
