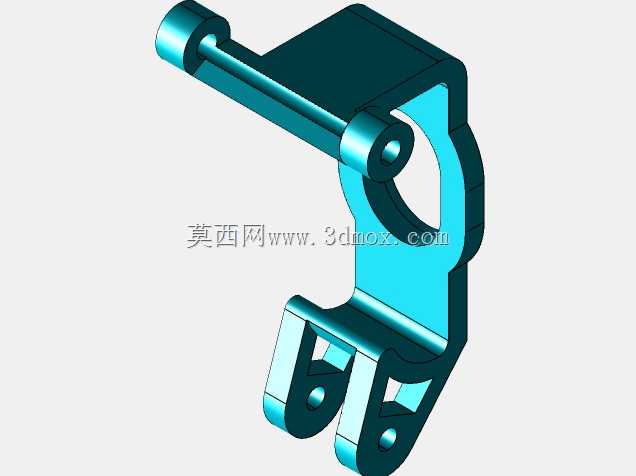

带铰接支耳的杠杆式连接支架结构

该零件属于机械传动系统中的杠杆式连接支撑构件，多应用于轻工自动化生产线、小型工装夹具、民用机械操纵机构的力传递与位置限位场景中，主要承担铰接联动、行程换向、载荷传递的核心作用，可将输入端的直线推拉动作转化为输出端的摆角位移，或是将摆角动作转化为指定方向的直线驱动力，常见于小型设备的操纵拨叉机构、夹具的锁紧联动结构、检测设备的触发摆臂组件中。从功能特性来看，该零件采用一体化弯折式结构设计，上部设置带同轴通孔的圆柱铰接端，可通过销轴与固定基座形成稳定的回转副，保证构件摆动过程中无径向窜动，铰接端延伸出的长条形臂身作为力臂主体，通过合理的长度比例设计实现输入力的放大或是行程的匹配调整，臂身中部设置的带孔凸台可作为辅助铰接点位，用于连接复位弹簧或是联动杆件，实现多构件的同步动作配合。下部的双叉式支耳结构为输出连接端，两个平行支耳上分别设置同轴安装孔，可通过销轴与被驱动的滑块、拨块或是锁紧件连接，双支耳的对称结构能够保证输出力的均匀传递，避免单侧受力导致的销轴偏磨、构件卡滞问题，支耳与臂身的过渡区域采用大圆角加厚设计，有效降低应力集中系数，提升零件在反复交变载荷下的结构强度，避免长期使用出现疲劳断裂问题。在设计思路上，该零件充分考虑了安装空间的紧凑性需求，整体轮廓采用随形布局，没有冗余的外凸结构，中部的镂空区域既能够减轻零件自身重量，降低摆动过程中的惯性阻力，又能够为相邻的运动构件预留避让空间，避免机构动作过程中出现干涉碰撞。从安装边界来看，上部铰接端的圆柱外径、铰接孔的孔径与深度均按照标准销轴尺寸匹配设计，可直接选用标准圆柱销完成装配，无需额外定制连接件；下部双支耳的开档间距、安装孔的同轴度公差均按照精密传动要求设定，保证连接后的运动顺畅度；臂身的厚度、各凸台的高度尺寸均经过运动包络校核，在指定的摆动角度范围内，零件外轮廓不会与周边的基座、其他传动构件发生接触，适配多数小型操纵机构、联动夹具的安装空间要求，零件整体采用等壁厚设计，既适合切削加工成型，也适合通过注塑、粉末冶金等工艺批量生产，能够满足不同应用场景下的加工成本与产能需求。
