方形出线式步进电机结构设计

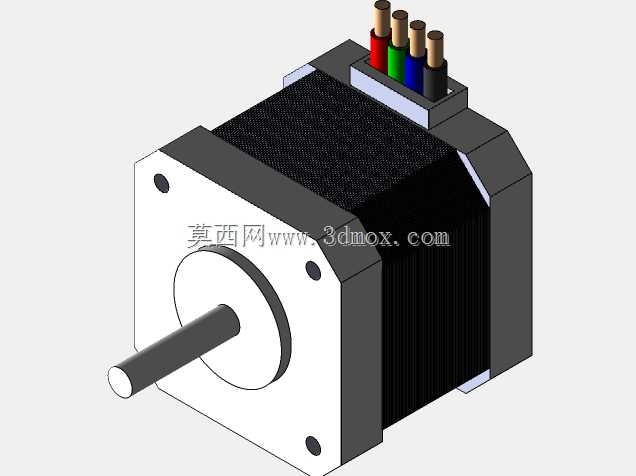

这款方形出线式步进电机，是面向工业自动化传动场景开发的动力执行元件，广泛适配3D打印设备、小型数控雕刻机、桌面级机械臂、自动化送料机构、精密检测平台等对转角控制精度有要求的设备中，作为核心动力输出部件承担精准位移驱动、定角度传动的功能，可在开环控制场景下实现无累积误差的转角输出，无需额外加装位置反馈元件即可满足多数中低精度自动化工位的驱动需求，大幅降低整套设备的电控成本与布线复杂度。从功能特性来看，该电机采用四相五线的出线设计，四根动力线分别对应不同的绕组相位，通过不同相位的通电时序切换即可实现固定步距角的转动输出，单步转动角度一致性好，低速运行时扭矩输出平稳，不易出现低频共振问题，可直接搭配对应规格的步进驱动器实现转速、转向的灵活调控，支持正反转切换、多段速运行、启停快速响应等常见驱动需求，适配多数通用型运动控制卡、PLC脉冲输出端口的驱动逻辑。在设计思路上，这款电机采用方形机座的结构布局，前端盖设置四个均匀分布的安装孔位，可直接通过螺栓固定在设备安装面板上，安装对位便捷，方形外壳的散热筋沿轴向均匀排布，可在电机持续运行时快速将绕组产生的热量传导到外部空气中，避免长时间运行出现过热退磁问题；电机输出轴采用单出轴光轴设计，可通过联轴器、同步轮、齿轮等传动连接件对接负载端，轴伸长度与直径匹配常规小型传动件的安装孔径，无需额外定制转接件即可完成装配；顶部的出线座采用分层隔离设计，不同相位的线缆独立排布，避免线缆之间出现磨损短路问题，出线端预留足够的线缆弯折空间，方便设备内部布线走线。从安装边界来看，这款电机的方形机座边长适配常规42、57系列步进电机的通用安装尺寸，安装孔位间距符合行业通用标准，可直接替换同规格的其他步进电机产品，无需改动原有设备的安装面板结构；电机整体轴向长度紧凑，不会占用过多设备内部的安装空间，输出轴中心高度与机座安装面的尺寸匹配常规传动组件的中心高要求，装配时无需额外调整负载端的安装高度即可保证传动同轴度，有效降低装配调试的工作量；电机外壳采用硬质金属材质，表面做发黑防锈处理，可在常规工业车间环境下长期使用，不易出现锈蚀、外壳变形等问题，前端盖与机座的连接紧密，可有效阻挡车间内的粉尘、碎屑进入电机内部，保护内部绕组与轴承结构，延长电机的整体使用寿命。
