斜向支撑承载立柱结构组件设计

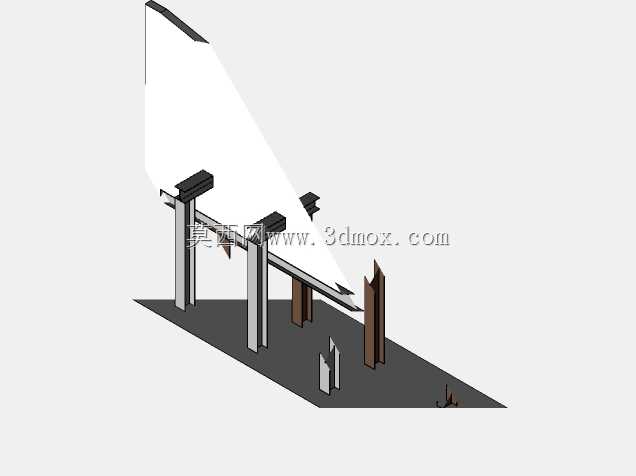

该斜向支撑承载立柱结构组件，主要应用于中小型工业设备的侧向承载支撑场景，常见于自动化生产线旁的物料导向托架、轻型输送线的侧边挡料支架、小型工装平台的斜向加固结构等工况，可承受垂直方向的静载荷与斜向的侧向冲击力，避免被支撑构件在长期受力下出现形变偏移。从实际用途来看，这套结构通过多根不同高度的立柱搭配斜向布置的承载面板，能够为上方的长条状构件提供稳定的多点支撑，不同高度的立柱可适配被支撑件的斜向安装角度，保证支撑面与被支撑件完全贴合，受力均匀分散到每根立柱上，避免局部应力集中导致的结构失效。在功能特性上，该结构采用模块化的分体设计，每根立柱都带有独立的底部安装法兰，可通过膨胀螺栓或焊接方式固定在基础安装平面上，立柱与斜向面板之间采用可拆卸的连接结构，后期可根据实际使用需求调整立柱的排布位置与安装高度，适配不同倾斜角度的承载需求；结构中额外设置的多组异形导向挡块，可对被支撑件的侧边进行限位，防止被支撑件在受外力时出现横向滑移，提升整体结构的使用稳定性。设计思路上，整体遵循等强度设计原则，根据每根立柱的实际受力大小匹配对应的截面尺寸，主承载立柱采用更大截面的矩形型材，辅助定位立柱采用更小截面的型材，在保证整体结构强度与刚度满足使用要求的前提下，尽可能降低整体结构的自重，减少材料的不必要消耗；斜向承载面板采用薄钢板搭配加强筋的结构，在保证面板平面度的同时提升面板的抗弯折能力，避免长期承载后面板出现下凹形变。外形尺寸与安装边界方面，整套结构沿斜向面板延伸方向的总长度适配常规1.2米至1.8米区间的长条状被支撑件，整体垂直高度可根据安装场景调整在0.8米至1.5米区间，底部安装区域的总宽度控制在0.6米以内，不会占用过多的车间安装空间，各立柱的底部安装孔位采用标准化的间距设计，可直接适配现有车间地面的预留安装点位，无需额外对基础进行大规模改造，安装调试过程便捷，后期维护更换单个构件时无需拆解整套结构，可单独拆卸对应损坏的部件进行替换，降低后期的运维成本。
