SV650摩托车二合一排气系统三维设计

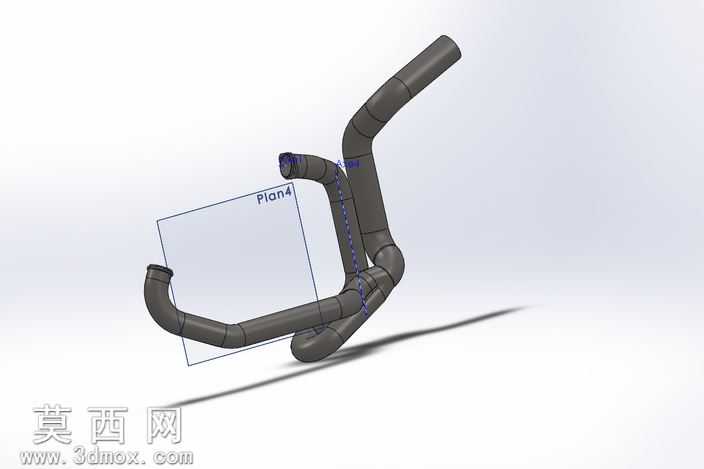

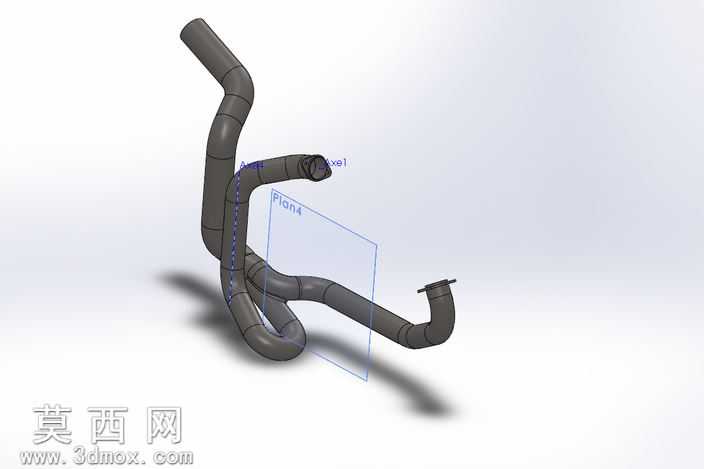

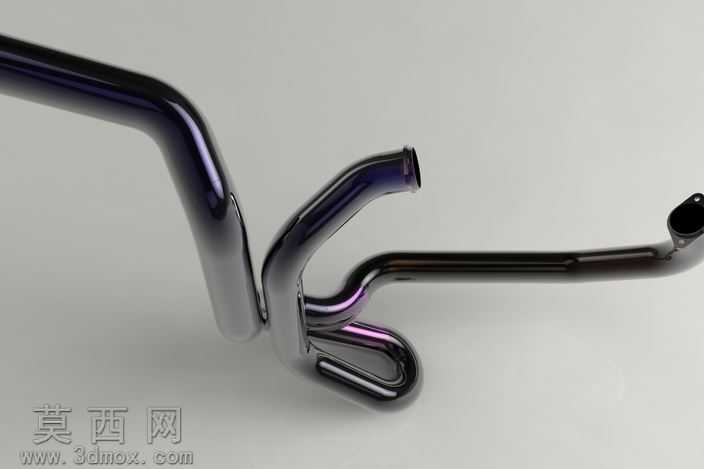

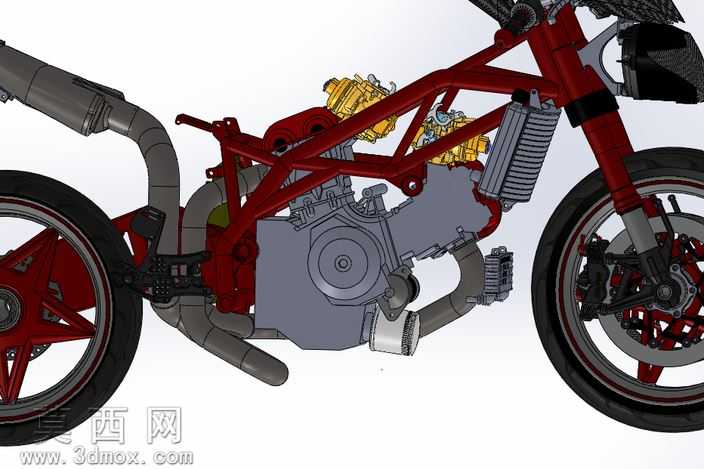

本作品为适配SV650动力平台的二合一摩托车排气管三维建模设计，建模过程依托三维参数化设计软件完成，整体遵循机车动力排气的流体力学逻辑与实车装配约束开展设计。建模阶段首先梳理SV650V型双缸发动机的排气出口点位、车架走管空间、后轮与悬挂部件的避让边界，以1:1实车装配尺寸为基准搭建参数化骨架，确保排气歧管的对接角度、中段走管曲率、尾段安装点位完全匹配原车结构，无装配干涉问题。模型构建采用实体与曲面混合建模方式，针对排气歧管的双路汇流结构，通过多段引导线扫掠生成流畅的管体曲面，精准控制汇流腔的过渡角度，避免排气气流出现紊流阻滞；管体的弯折处采用连续曲率过渡处理，还原金属排气管道的弯管工艺特征，同时兼顾排气回压的合理设计区间。材质与渲染层面，针对不同部件匹配对应材质属性：排气前段与中段采用高温磨砂金属材质，还原不锈钢排气经高温使用后的哑光金属质感，表面添加细微的高温灼烧纹理与使用痕迹提升真实感；发动机主体采用铸铝哑光材质，还原铝合金铸件的细微颗粒质感与表面加工纹理；车架部分采用高饱和度红漆金属材质，模拟机车钢管车架的烤漆光泽与金属基底反光；散热鳍片、紧固件等小部件分别匹配散热铝、镀锌螺栓等对应材质，渲染阶段采用工作室三点布光方案，通过主光勾勒整车结构轮廓，辅光补全暗部结构细节，添加柔和的环境反射提升金属部件的质感表现，最终呈现的渲染图清晰展现排气管与发动机、车架、后轮等周边部件的装配关系。结构设计上，该二合一排气将双缸的两路排气歧管汇入中段单管结构，在保证排气顺畅度的同时优化了整车侧面的布局紧凑性，管体的固定吊耳位置完全匹配原车车架安装点，可直接适配原车的安装位实现替换装配，尾段排气的出口角度经过调整，避免排气气流直吹后轮与后挡泥部件，兼顾实用性与外观的协调度。整个建模过程严格遵循机械设计的装配逻辑，所有管体的壁厚、弯折半径、连接法兰尺寸均参考量产摩托排气的工艺标准设定，模型结构完整无破面，可直接用于后续的结构验证、改装方案展示或3D打印样件制作参考。
