废报纸压块燃料托盘燃烧炉结构设计

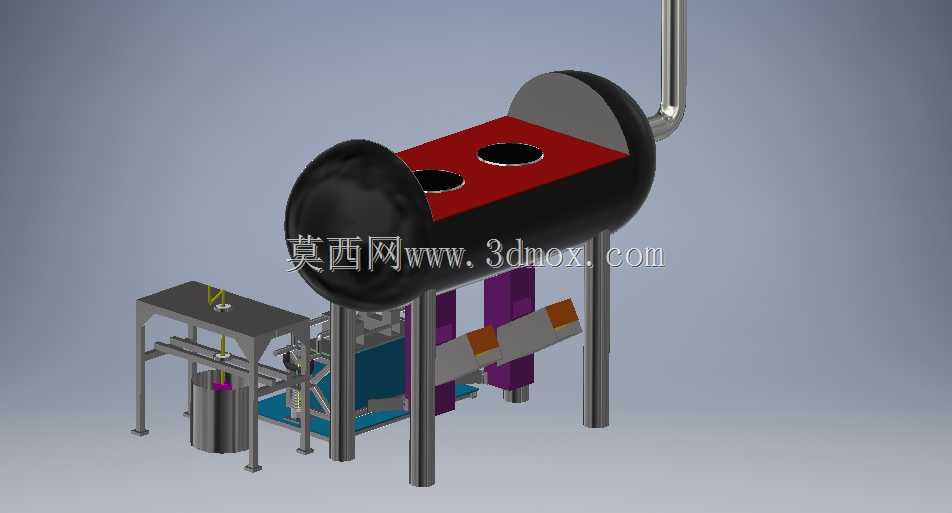

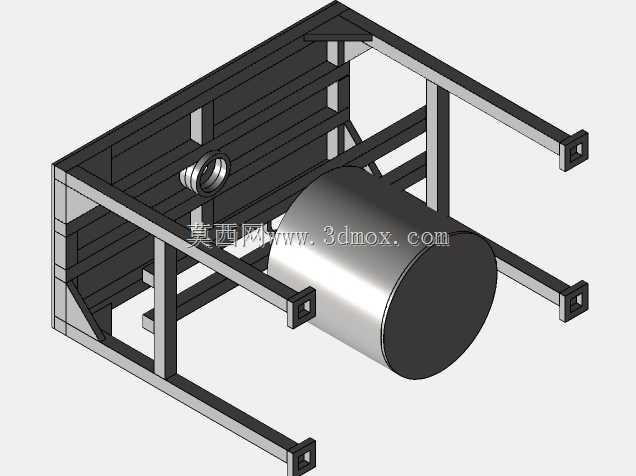

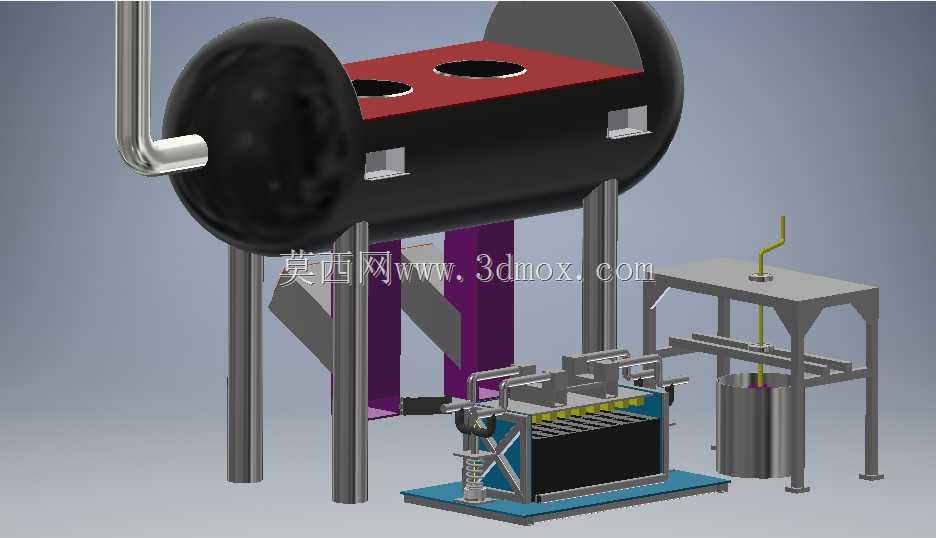

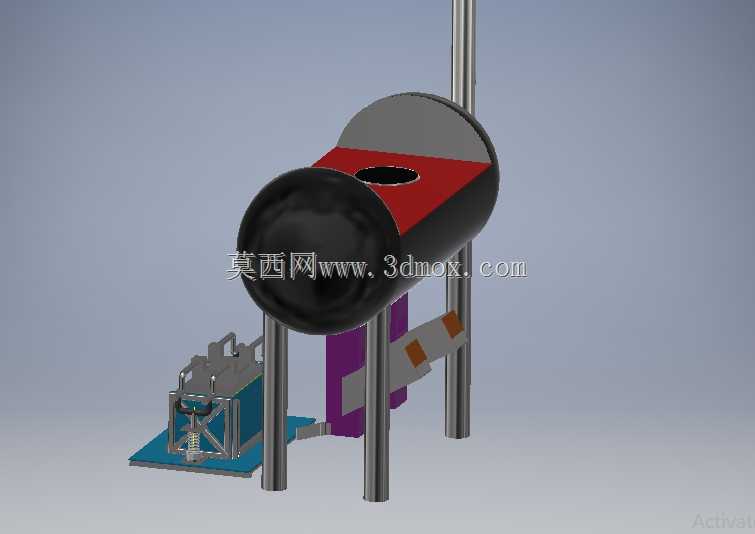

这款托盘炉主要面向小型户外作业营地、乡村庭院、临时野外作业点等场景设计，专门适配将废旧报纸压制而成的纸砖作为燃料，解决零散废报纸随意丢弃造成的固废浪费问题，同时为小范围空间提供稳定的热源输出，可满足日常炊事、小范围临时取暖的使用需求。设备整体采用卧式圆柱炉膛搭配立式支撑立柱的结构布局，炉膛主体采用卧式椭圆柱造型，既能够保证内部燃烧腔拥有足够的储料空间，单次装填纸砖燃料可维持较长时间的稳定燃烧，又能通过圆弧型的内壁引导热流循环，提升燃料的燃烧充分度，减少不完全燃烧产生的烟气残留。炉膛顶部开设圆形投料口，可在燃烧过程中随时补充压制好的报纸砖燃料，无需整体开启炉盖造成热量散逸，投料口边缘做卷边强化处理，避免长期高温灼烧出现结构变形。炉膛侧下方设置独立的进风与灰渣收集结构，搭配旁侧的机械式送风调节组件，可根据燃烧需求调整进风量，控制燃烧速率与火力大小，燃烧产生的灰渣会自动落入下方的抽拉式灰斗，清理时只需抽出灰斗即可完成废渣清理，操作便捷无扬尘。设备底部采用方形安装底座，底座上预留四个螺栓固定孔位，可直接固定在硬质地面或者移动支架上，整体安装边界紧凑，不会占用过多的放置空间，三根立式金属支撑柱将炉膛主体抬离底座一定高度，既可以避免炉膛高温直接传导到底座引发放置面烫损，又能在炉膛下方预留足够的空气流通空间，帮助炉体外壳散热，降低外壳表面的温度避免误触烫伤。旁侧集成的燃料压送结构可将提前压制好的报纸砖平稳推送至炉膛燃烧区，无需人工近距离投料，提升使用过程的安全性。整体设计充分考虑废纸燃料的燃烧特性，通过合理的风道布局与炉膛结构设计，让报纸砖能够在炉内充分燃尽，热效率相较于传统开放式燃纸炉提升四成以上，同时能够有效阻挡燃烧过程中产生的纸屑火星飞溅，消除使用过程中的火灾隐患，适配无常规燃气、电力供应的场景下的热源获取需求，实现废旧纸品的资源化就地利用。
