带挡片结构的圆形散热组件结构设计

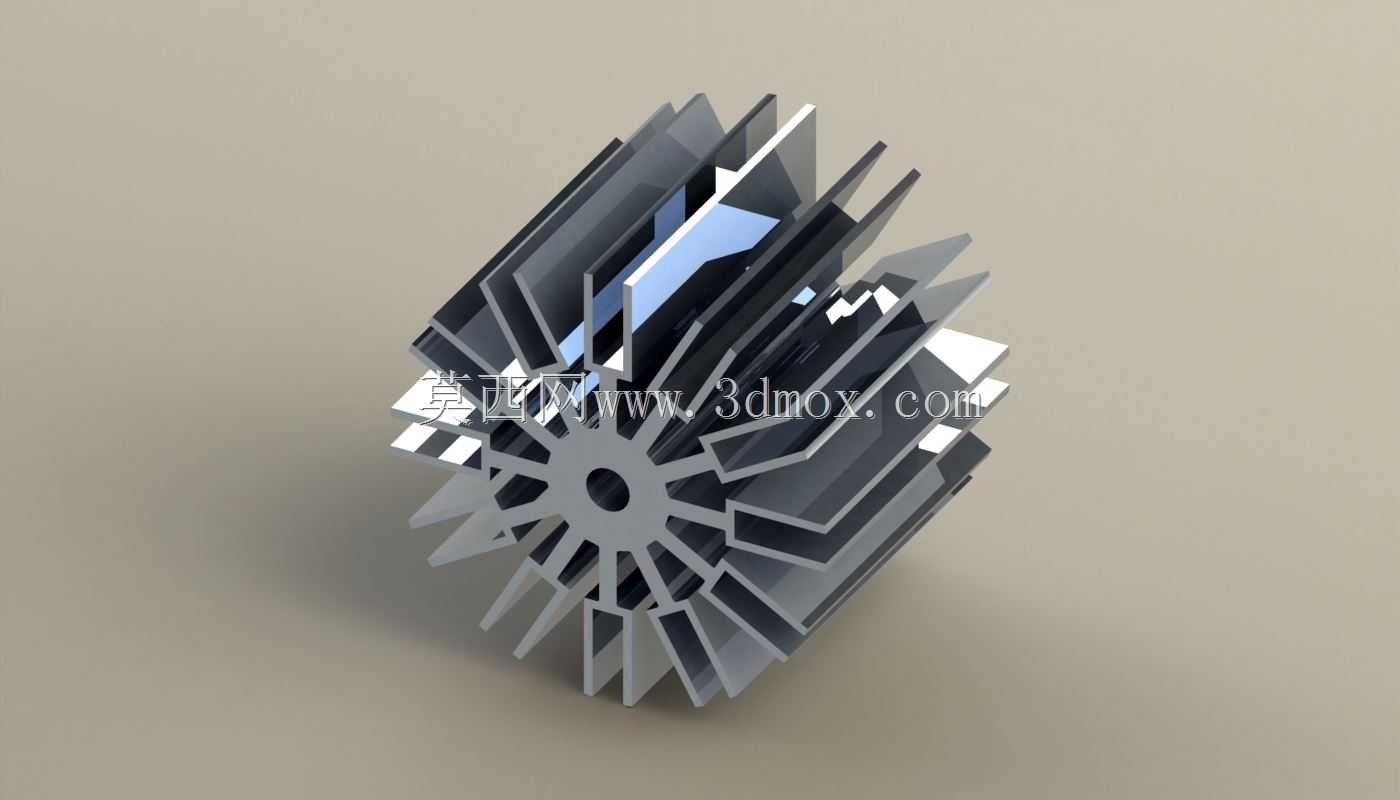

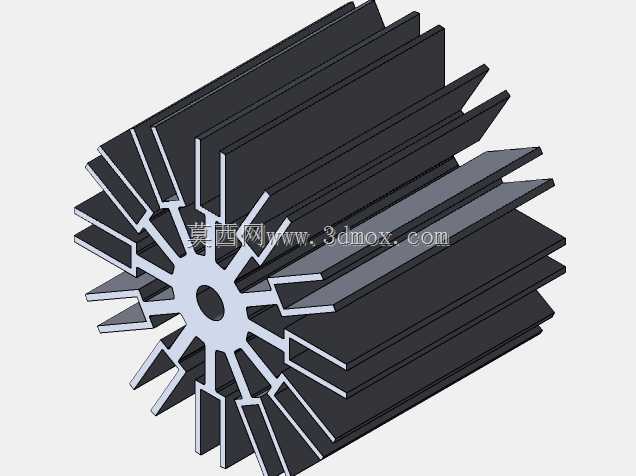

这款带挡片结构的圆形散热组件，主要面向小体积高功率电子器件、小型工控模块、LED照明驱动板等需要被动或辅助风冷散热的应用场景，在紧凑安装空间内承担热量传导与扩散的核心作用，避免核心发热元件因长期工作在超温阈值下出现性能衰减、寿命缩短甚至烧毁的问题。从实际用途来看，该组件既可以单独作为被动散热件贴装在发热面，依靠自身鳍片结构与空气的接触面积完成自然对流散热，也可以搭配轴流风扇组成主动风冷模组，挡片结构能够引导气流沿鳍片间隙定向流动，减少气流无规则逸散带来的风量损失，提升单位风量的换热效率。在功能特性上，该散热组件采用中心对称的放射状鳍片布局，中心预留的安装通孔可适配标准规格的紧固螺丝或导热柱，能够快速与发热源表面完成贴合固定；每一片鳍片的厚度经过均衡设计，既保证了从中心基座到鳍片末端的热传导效率，避免鳍片末端温度过低造成的材料浪费，也控制了整体组件的重量，不会给安装基板带来额外的承重负担；外侧的挡片结构除了导风作用外，还可以对内侧较薄的鳍片形成物理防护，避免安装、运输过程中鳍片受外力出现弯折变形，影响散热风道的通畅性。在设计思路上，这款组件优先考虑了圆形安装空间的适配性，相较于方形散热片，圆形外轮廓能够更好适配筒状外壳、圆形安装位的设备内部布局，最大化利用有限的截面空间布置鳍片；鳍片之间的间隙经过反复校核，既保证了足够的空气流通截面积，避免间隙过小造成积灰堵塞风道，也不会因间隙过大减少总换热面积；挡片与鳍片采用一体化结构设计，减少了额外组装带来的接触热阻，保证热量能够顺畅传导到挡片区域参与换热。从外形尺寸与安装边界来看，该组件整体为正圆形回转结构，中心安装孔的位置公差控制在小范围区间，能够保证安装后与发热源中心对齐，避免偏装导致的局部热阻过大；整体轴向高度适配小体积设备的内部安装空间，不会与周边的电容、接线端子等元器件产生干涉；外圆边缘做了微小的倒角处理，避免安装过程中锋利的边缘划伤操作人员或周边线材。
