多安装孔弯臂式机械连接支架

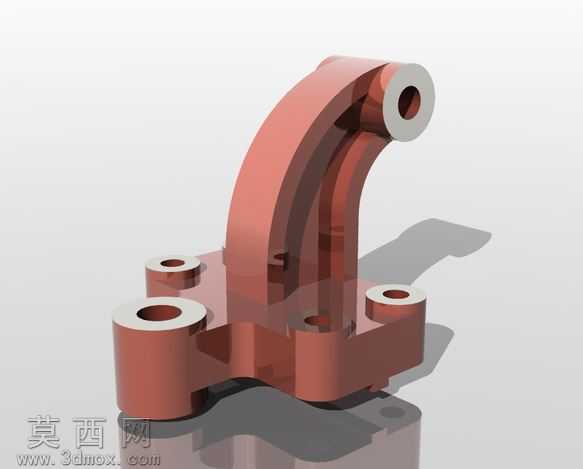

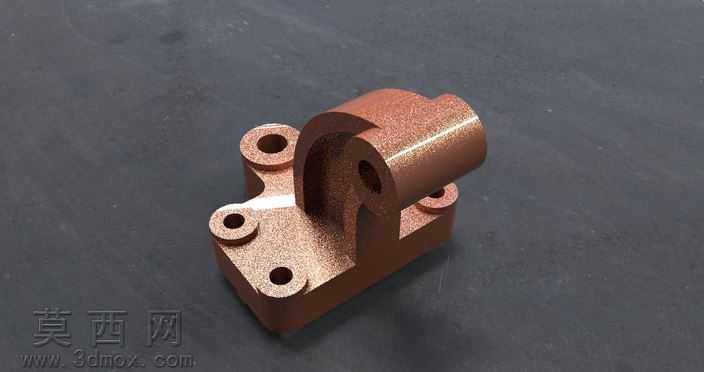

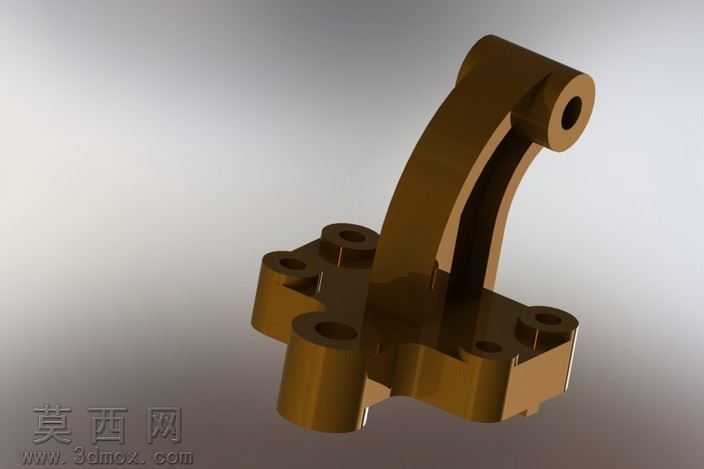

本作品为一款弯臂式机械连接支架的三维建模作品，建模阶段采用参数化特征建模思路完成整体结构搭建，首先绘制底部安装法兰的二维草绘轮廓，精准定位六个分布在不同凸台位置的安装通孔位置，通过拉伸凸台命令生成带定位凸台的底座基体，保证每个安装孔的同轴度与位置公差符合机械装配要求。随后构建弯臂主体结构，通过多截面放样命令生成带弧度的弯臂实体，对弯臂与底座的衔接位置做平滑过渡的圆角处理，避免应力集中问题，弯臂末端的铰接孔采用拉伸切除命令生成，同时在孔位边缘做倒角处理，适配销轴装配的工艺要求。材质编辑阶段为模型赋予金属铜质感的材质参数，调整材质的漫反射颜色为古铜色调，设置合适的反射粗糙度与金属度参数，还原金属机加工零件的表面质感，同时添加细微的表面纹理贴图，模拟金属零件轻微的加工纹理，避免材质表现过于塑料化。渲染阶段采用三点布光方案，主光源从斜上方45度角照射，突出支架的整体轮廓与结构起伏，辅助光源补充暗部细节，避免阴影区域死黑，背景采用渐变灰色调突出模型主体，通过环境光遮蔽效果强化零件衔接位置的结构层次，清晰展现底座安装孔、弯臂弧度、末端铰接位的结构细节。设计过程中充分考虑支架的实际使用场景，底部多安装孔的布局可适配不同规格的安装基面，保证连接稳定性，弯臂的弧度设计经过受力路径优化，在满足安装空间避让需求的同时，保证结构强度满足承载要求，末端铰接孔可与对应销轴类零件配合，实现构件之间的活动连接，整体结构紧凑无冗余设计，各特征的尺寸参数均遵循机械设计规范，可直接用于后续的装配验证、工程图导出或3D打印样件制作，模型的各特征均保留完整建模历史，方便后续根据实际使用需求调整安装孔距、弯臂高度、铰接孔直径等参数，适配不同的机械装配场景。
