保时捷37毫米轮距适配连接法兰结构设计

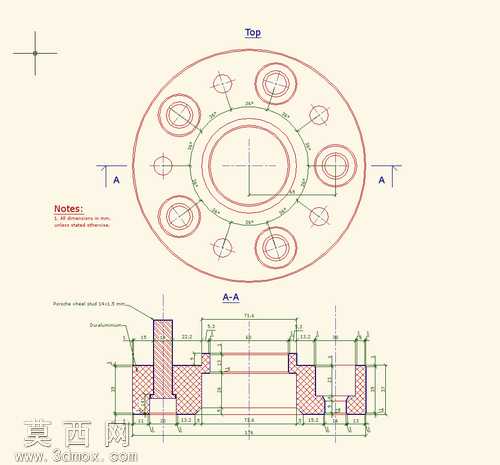

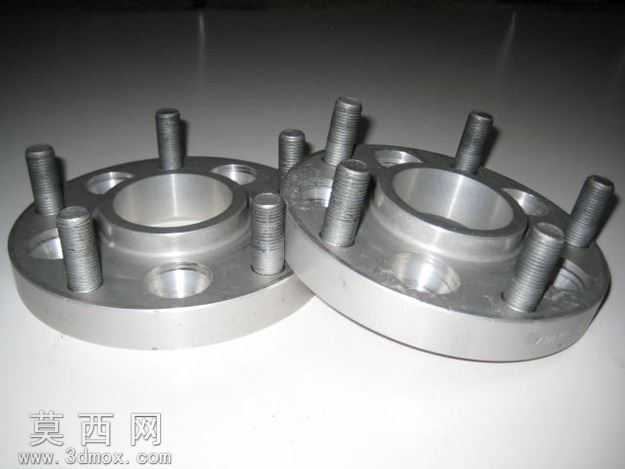

本作品为保时捷车型专用的37毫米厚度轮毂适配法兰，建模过程严格遵循汽车改装配件的实际安装逻辑，首先基于原厂轮毂中心孔、PCD螺栓孔位的基准参数绘制二维草绘，以中心轴线为建模基准，先构建法兰的基体回转特征，通过回转命令生成法兰的基础盘体结构，再根据5×130的螺栓安装规格，在盘体对应分度圆位置阵列生成螺栓过孔，同时区分出轮毂定位凸台的台阶结构，保证与轮毂中心孔的配合公差符合装配要求。建模过程中重点处理了法兰的剖面结构，对不同区域的壁厚做了差异化设计，在螺栓安装位做了局部加厚处理来提升结构强度，在避让刹车卡钳的区域做了内凹减薄处理，在保证结构刚性的前提下控制配件整体重量。材质设定上选用6061铝合金作为法兰的基础材质，渲染时还原了铝合金阳极氧化后的哑光金属质感，对螺栓孔的加工面做了高光切削面的材质区分，还原真实机加工配件的表面质感。设计过程中针对中心孔的配合尺寸做了反复校验，修正了初始建模时的中心孔尺寸偏差，将中心孔直径调整至符合原厂轮毂安装的标准数值，避免安装后出现轮毂抖动、定位偏移的问题。同时法兰厚度严格控制在37毫米，能够精准实现轮距加宽37毫米的改装需求，适配对应规格的轮毂安装，所有孔位的分度角度、孔径大小都严格匹配保时捷原厂轮毂的安装参数，保证安装时无需额外打孔修改，可直接对位安装。建模时还对法兰的安装接触面做了平面度的结构约束，保证法兰与羊角、法兰与轮毂的接触面完全贴合，避免安装后出现应力集中的问题，同时在剖面结构中预留了轮毂螺栓的沉台空间，保证螺栓安装后不会突出法兰平面，影响轮毂的贴合安装。
