汽车传动系统AV10型三角皮带轮结构

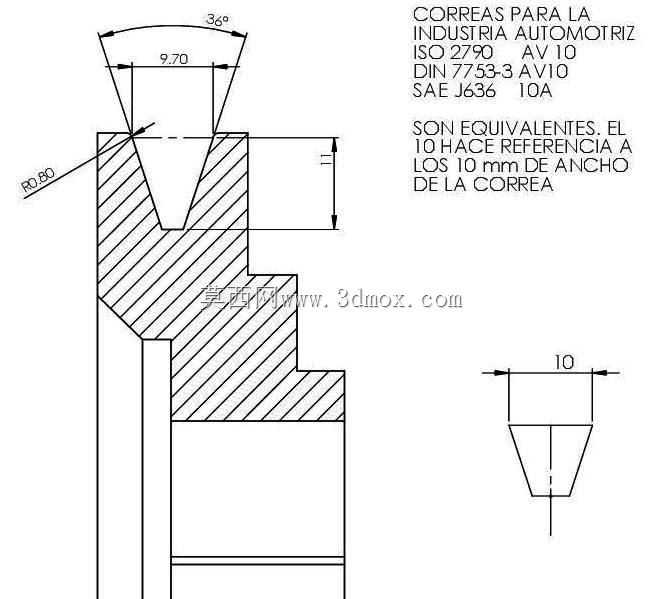

这款皮带轮是汽车前端附件传动系统的核心配套部件，主要应用于乘用车与轻型商用车的发动机外围动力传递场景，负责将曲轴输出的动力平稳传递给发电机、空调压缩机、冷却水泵等附属总成，是保障发动机各辅助系统正常运转的关键传动零件。在实际装车使用中，该皮带轮适配AV10规格的三角皮带，匹配ISO 2790、DIN 7753等主流传动带标准，可适配多款小排量自然吸气发动机的附件轮系布局，能在发动机舱高低温交变、持续振动的复杂工况下长期稳定工作，有效降低传动过程中的打滑概率，减少皮带异常磨损，提升附件轮系的整体传动效率。从产品功能特性来看，该皮带轮采用单槽三角带匹配设计，轮槽的型面角度、槽深尺寸均经过严格匹配校核，工作时可与三角皮带的楔面实现充分贴合，依靠接触面的摩擦力传递扭矩，中心位置设计有标准键槽结构，可与配套轴件实现周向固定，避免传动过程中出现相对转动，传递扭矩过程中受力均匀，可有效抵消发动机运转带来的转速波动，降低附件系统的振动与噪音。在设计思路上，这款皮带轮采用了等强度圆盘式结构布局，轮缘部分做了加厚处理，可承受皮带长期张紧带来的径向压力，轮辐部分采用整体实心圆盘设计，相比辐条式结构拥有更好的动平衡性能，高速运转时不会产生额外的偏心力矩，中心轮毂部分的轴向厚度经过优化，既保证了与轴件配合的接触面积，又控制了零件整体重量，符合汽车零部件轻量化的设计趋势，轮体的各过渡位置均做了圆角处理，可有效消除应力集中点，避免长期交变载荷下出现结构开裂问题。该皮带轮的滑轮直径为100mm，安装时需匹配对应直径的传动轴，键槽尺寸符合通用标准规格，轴向安装空间占用紧凑，可适配多数发动机附件轮系的布局空间，安装时只需保证轮体端面与轴的垂直度，调整好皮带张紧力即可完成装配，无需额外定制配套连接件，具备良好的通用性与互换性，日常使用中仅需定期检查皮带张紧度与轮槽磨损情况即可，维护成本较低。
