叠层式多孔位柱销定位安装基座结构

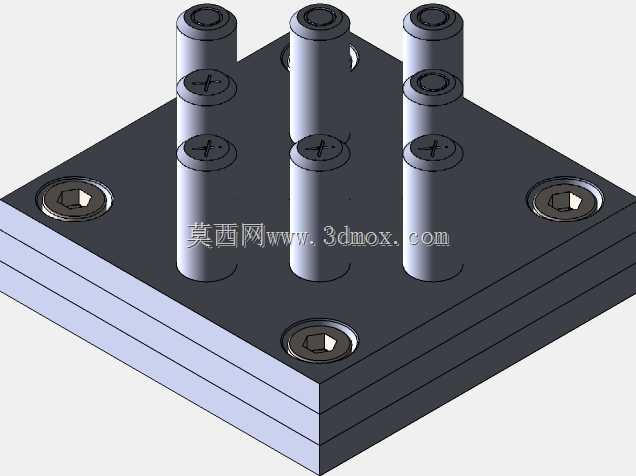

该结构是面向精密工装夹具、小型自动化装配工位设计的叠层式定位安装基座，主要应用在电子元器件压装工位、小型精密零件检测工位、微型模组装配治具的承载定位场景中，作为整套治具的底部承载基准，承担上层功能组件的定位、固定以及载荷传递作用，能够在反复的工位动作循环中保持稳定的位置精度，避免上层组件出现偏移错位。整套基座采用三层叠合板式结构设计，底层为整面接触的承载底板，中层为厚度适配的间距调整板，上层为功能组件安装板，三层板件通过四角布置的内六角沉头螺钉实现整体锁紧，沉头孔的设计能够保证螺钉头部完全没入板件表面，不会在底板安装面形成凸起干涉，保证基座与设备安装台面的完全贴合，避免安装后出现翘曲影响整体平面度。上层板件上垂直布置有六根定位柱销，柱销分为两种长度规格，呈对称三列排布，每列设置两根柱销，其中部分柱销的柱身额外设置了十字槽锁紧螺钉，用于调整柱销的伸出长度或者锁紧穿装在柱销上的功能零件，能够适配不同厚度的上层定位零件安装需求，柱销与板件采用过盈配合加侧面顶丝锁紧的双重固定方式，避免在反复的装拆、受力过程中柱销出现松动歪斜。在安装边界设计上，基座整体为正方形板式轮廓，四角的安装沉孔采用对称等距布置，能够适配市面上多数标准小型自动化设备的台面安装孔位，不需要额外进行打孔改造即可直接装夹固定；板件的叠层厚度经过精准匹配，既保证了整体结构的刚性，在承受垂直方向压装力时不会出现形变，又控制了整体高度尺寸，减少对工位垂直空间的占用，适配行程有限的小型下压执行机构安装使用。设计过程中充分考虑了实际使用的维护便利性，三层板件的拆分式结构，在需要调整基座高度或者更换磨损的定位柱销时，不需要完全拆解整套治具，仅需松开对应位置的紧固螺钉即可完成局部零件的更换，大幅降低了工位的维护停机时间；柱销的排布间距经过公差匹配设计，能够兼容多款同规格不同型号的小型零件定位装夹需求，不需要更换整套基座即可通过更换柱销或者调整柱销位置实现多品类产品的生产适配，有效提升了工装的复用率，降低了生产线的工装投入成本。所有板件的边缘都做了微小的倒角处理，避免安装过程中锐边划伤操作人员，同时也减少了板件叠合安装时的边角磕碰损伤，延长基座的整体使用寿命。
