方形中空结构安装支撑垫板

这款方形中空结构的垫板，是机械装配、工装搭建、设备安装场景中十分常用的支撑定位零件，在各类自动化生产线机架搭建、小型工装夹具组装、通用设备安装调平的场景中都能发挥关键作用。它的核心用途是在两个连接部件之间提供均匀的支撑面，分散连接件传递的压紧应力，避免被连接件表面因局部压力过大出现压痕、变形，同时还能通过自身厚度补偿装配间隙，调整部件间的安装高度，保证装配后整体结构的平面度与位置精度，也能在一定程度上隔绝不同材质部件间的直接接触，减少电化学腐蚀、摩擦磨损对连接结构的损伤。

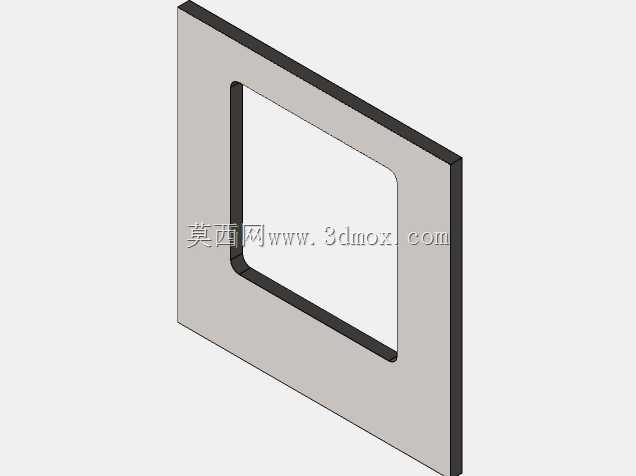

从功能特性来看，这款垫板采用了外方内方的中空框型结构，整体为等厚薄板形态，外轮廓为规整的直角正方形，内孔同样为带圆角过渡的方形通孔，这种结构设计一方面大幅减轻了零件自身重量，减少了原材料的消耗，另一方面内孔可以为穿过垫板的管线、杆件、连接螺栓组提供避让空间，不需要额外在垫板上加工避让孔，适配更多需要中部走件、走线的装配场景。垫板的正反两面都设计为高平面度的平整表面，没有额外的凸起、凹槽结构，保证和被支撑部件接触时受力均匀，不会出现局部虚接、应力集中的问题；内孔的边角采用了小圆角过渡，避免直角位置的应力集中导致垫板受力后出现开裂，同时也能去除加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员或者损坏相邻部件的表面。

在设计思路上，这款垫板优先考虑了通用适配性，规整的方形外轮廓让它不需要区分安装方向，四个边的尺寸完全一致，装配时可以任意调整角度，降低现场安装的对位难度；等厚的结构设计让它可以通过多片叠装的方式灵活调整总支撑高度，适配不同间隙的装配补偿需求，不需要单独定制不同厚度的垫板，大幅降低了备件储备的成本。外形尺寸上，它的整体外轮廓边长大于内孔边长，四周保留了足够宽度的支撑边框，保证支撑时的接触面积足够大，能够承受常规机械装配中的压紧力而不发生弯折变形；厚度尺寸适配常规的支撑间隙需求，既不会因为过薄导致支撑刚度不足，也不会因为过厚占用过多装配空间，安装时只需要将垫板放置在两个待连接部件的结合面之间，对齐安装位置后即可完成预装，不需要额外的固定结构，配合螺栓压紧后就能稳定固定在装配位置，适配各类需要平面支撑、间隙调整的通用装配场景。
