微型代步车底盘承载结构组件

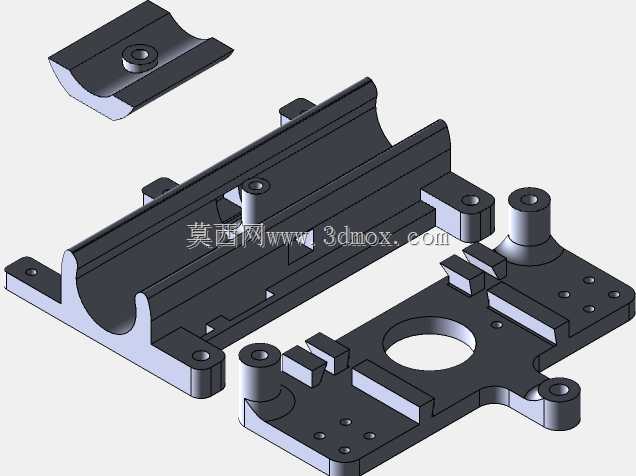

该组结构件主要应用于小型短途微型代步车的底盘承载区域，是车体内部动力模块、电控模块与行走机构的核心连接载体，承担着固定车载功能部件、传递车体载荷、隔绝部件运行干涉的关键作用，适配于轻量化设计的微型通勤载具，能够在紧凑的车体空间内完成多模块的集成安装，满足小型载具低自重、高空间利用率的设计需求。从功能特性来看，整套组件包含主承载槽体、底部安装基板以及独立压合固定块三个部分，主承载槽体采用内凹弧面结构设计，可完美贴合圆柱型动力电芯或者驱动电机的外轮廓，避免动力部件在车体行进过程中出现径向窜动；底部安装基板预留了多组不同孔径的安装孔位，分别对应电控板固定、传感器安装、线束卡扣固定以及与车体主框架的锁接需求，其中大尺寸圆形镂空位专为驱动轴或者转向轴承的穿过预留，无需额外对基板进行二次加工即可完成传动部件的装配；独立压合块用于配合主槽体完成动力部件的轴向压紧，通过单螺栓锁接即可实现稳固固定，装配流程简单高效，便于后期的部件维护更换。在设计思路上，整套结构件充分考虑微型车的紧凑空间限制，所有部件均采用等壁厚设计，在保证结构强度满足日常通勤载荷需求的前提下，尽可能削减非受力区域的材料厚度，降低组件整体自重；所有安装孔位的位置均经过装配干涉校验，孔位边缘预留了足够的螺栓操作空间，相邻部件的贴合面设计有定位凸台，装配时无需额外调整对位即可快速完成拼接，有效降低整车装配的工时消耗。从安装边界来看，底部基板的外延安装耳位完全匹配微型车标准底盘的安装孔距，组件整体装配完成后的高度不会超出底盘上部的预留空间，不会与车体外壳、座椅支撑结构产生位置冲突，槽体的内弧半径适配常规小型驱动单元的外径尺寸，压合块的压紧面做了微弧处理，能够与被固定部件的外表面充分贴合，避免局部应力集中导致的部件外壳损伤。整套结构件的棱角位置均做了倒角处理，既能够去除加工毛刺提升装配安全性，也能够减少应力集中点，提升组件在长期颠簸工况下的结构疲劳寿命，完全适配微型代步车日常通勤的使用场景需求。
