复合材料烤箱搭扣式锁紧连接结构

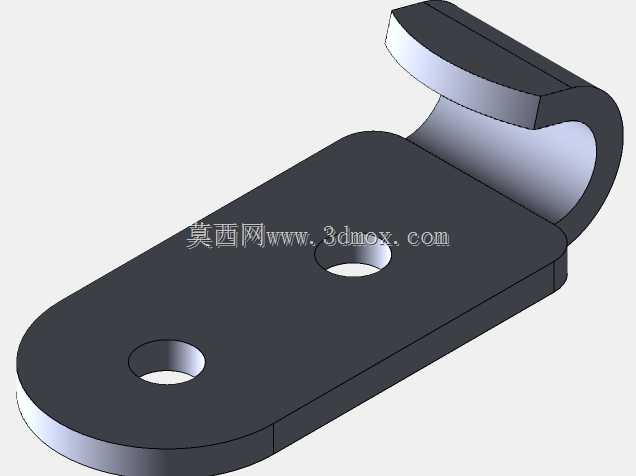

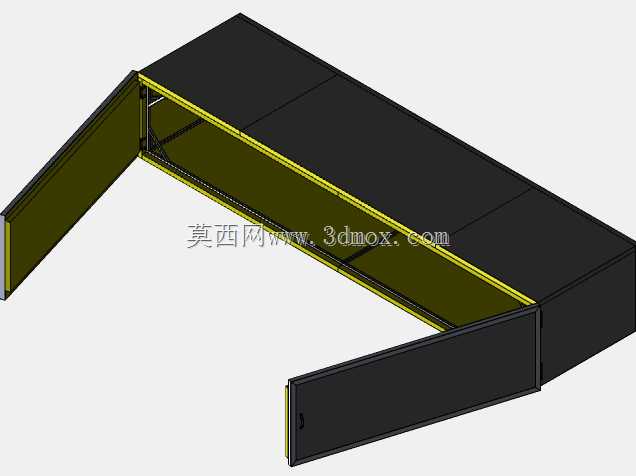

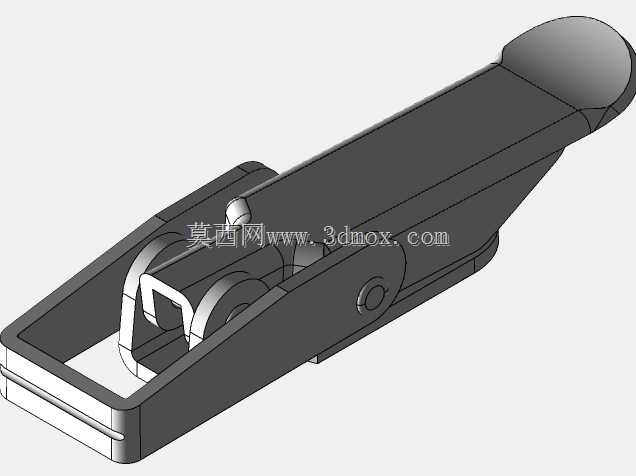

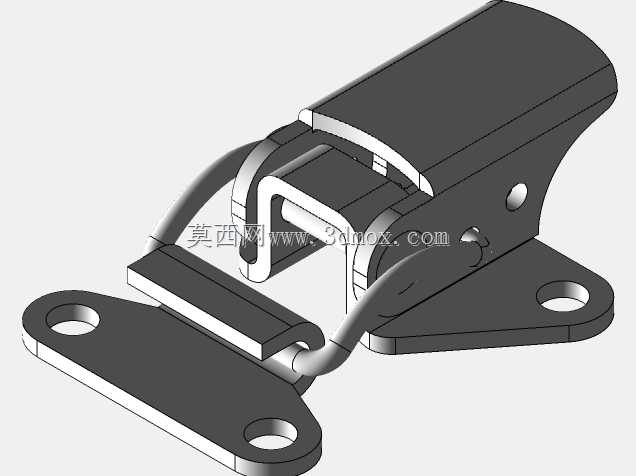

该结构是应用于复合材料烤箱箱体与箱门之间的快开式锁紧搭扣，主要面向小型工业复合材料固化烤箱、实验室高温试验烤箱、商用烘焙烤箱等场景，承担箱门闭合后的压紧密封功能，可在烤箱内部处于正压或负压工况时，保证箱门与箱体密封面紧密贴合，避免内部热量流失、温度场波动，同时防止高温气体外泄引发安全隐患。在实际使用过程中，这类搭扣可实现无需额外工具的快速开合，操作人员仅需扳动搭扣手柄即可完成箱门的锁紧与解锁，相比传统螺栓压紧式箱门结构，开合效率提升明显，可大幅缩短烤箱上下料的等待时间，适配小批量多批次的复合材料固化、样品烘干等生产试验流程。从功能特性来看，该搭扣采用肘节式锁紧原理，当手柄扳动至锁紧工位时，连接构件会越过结构死点，形成稳定的自锁状态，即使在烤箱运行过程中产生持续振动、内部压力出现小幅波动，搭扣也不会自行松脱，可维持稳定的压紧力；搭扣的压紧行程经过适配设计，可补偿密封胶条长期使用产生的压缩变形量，保证在密封件全生命周期内都能提供足够的密封压紧力。设计过程中，首先根据烤箱的密封需求确定所需的最小压紧力，再反向推导搭扣各铰接点的力臂比例，优化扳动手柄的操作力矩，保证操作人员徒手操作时施力顺畅，不会出现扳动费力或锁紧不到位的问题；铰接位置预留了合理的转动间隙，避免高温环境下构件热胀冷缩引发的卡滞问题，同时搭扣底座与勾座的安装孔位采用对称式布局，可适配不同厚度的箱门翻边结构，降低安装对位的难度。外形尺寸方面，该搭扣整体结构紧凑，安装时底座固定于箱体侧部的安装面上，勾座固定于箱门对应位置，安装边界不会超出烤箱箱体的外轮廓，不会额外占用设备周边的操作空间；底座上的两个安装孔采用长圆孔与圆孔组合的形式，安装时可在小范围内调整搭扣的前后位置，方便现场调试时匹配最佳的锁紧行程，保证密封面受力均匀，避免局部压紧力不足导致的漏热问题。
