车床专用法兰式连接镜座结构设计

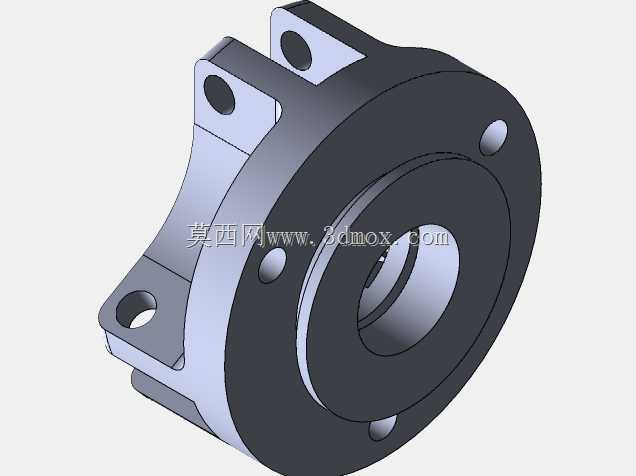

该结构是车床配套使用的观测镜安装连接支座，主要应用于普通卧式车床、数控车床的加工工位观测场景，用于固定安装工位观测镜，为操作人员提供清晰的加工区域观察视角，避免加工过程中切屑飞溅、切削液溅射遮挡视线，同时在高速切削作业时为观测镜片提供稳定的支撑基础，降低切削振动对观测视野的影响，保障操作人员能够实时观察刀具走刀状态、工件加工表面质量，及时发现崩刀、振纹等加工异常问题。从功能特性来看，该支座采用一体化法兰式主体结构，主体圆盘端为车床侧安装基准面，圆周方向均匀布置多组沉头安装孔，可通过内六角螺栓直接固定在车床床头箱侧方的预设安装位，安装后整体贴合紧密，能够有效传递和分散切削过程中产生的微幅振动，避免镜座长期使用后出现松动偏移。支座上方延伸出双叉耳式夹持结构，耳板上开设同轴铰接孔，可配合锁紧销轴实现观测镜的角度调节，满足不同身高操作人员、不同加工直径工件的观测角度需求，铰接位置预留的锁紧间隙可在角度调整到位后通过侧方锁紧螺钉实现无间隙锁止，防止加工过程中镜体自行下坠偏移。设计过程中充分考虑车床加工区域的复杂工况，主体安装法兰的厚度经过受力校核，能够承受观测镜整体重量以及切削飞溅物的冲击，法兰端中心开设的通孔可避让车床侧方的出线管路或润滑管路，避免安装时与机床原有管线产生干涉。双叉耳结构的间距与观测镜连接端的尺寸匹配，铰接孔的公差采用间隙配合设计，既保证角度调节时转动顺畅无卡滞，又不会因间隙过大导致镜体出现晃动。外形尺寸方面，法兰盘外径适配车床床头箱侧方的常规安装平面尺寸，整体向外延伸的长度控制在合理范围，不会超出车床的安全操作边界，也不会与刀架的横向进给行程产生干涉，安装后最低位置距离车床导轨面预留足够的安全距离，避免拖板移动时刮碰支座。支座的所有安装孔位均做倒角处理，去除加工毛刺，避免安装时划伤操作人员，外露的棱边均做小圆角钝化处理，适配车间作业的安全防护要求。整体结构采用对称式设计，受力均匀，长期受切削振动影响也不会出现应力集中导致的结构变形，能够在车床充满切削液、金属切屑的恶劣工况下长期稳定使用，无需频繁调整维护。
