N95口罩半自动生产加工设备结构设计

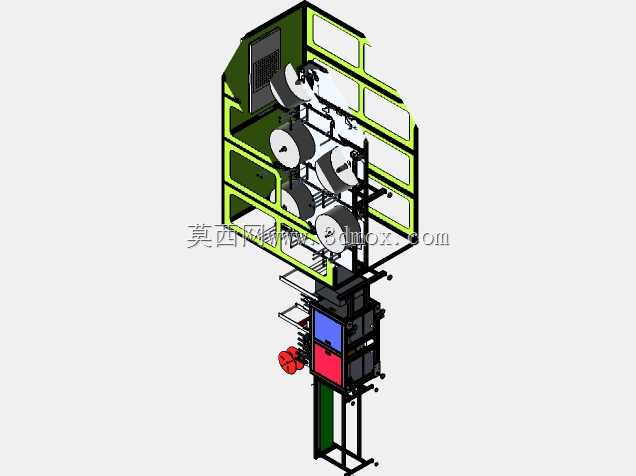

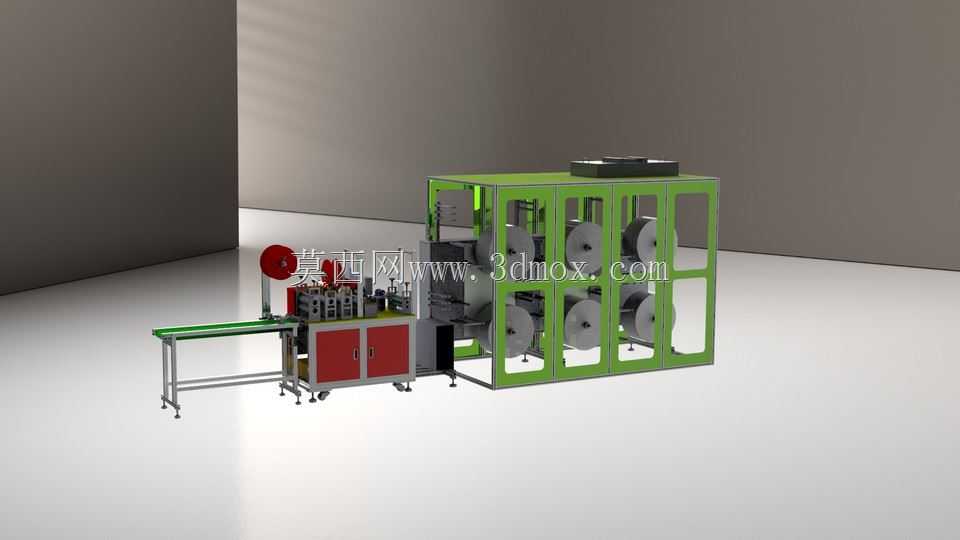

该设备主要应用于防护用品生产制造场景，面向中小型防护用品生产车间、临时防疫物资保供点位的N95口罩生产需求，可独立完成N95口罩本体的多工序成型加工，适配常规三层及以上N95口罩的生产工艺，无需搭配复杂的全链路无人化产线即可投入使用，能够灵活适配小批量多批次的口罩生产订单，降低生产方的设备投入门槛与场地占用成本。设备实际用途为完成N95口罩从原料上料至本体成型输出的核心加工流程，可实现多层无纺布、熔喷布的自动放卷、张力恒定控制、鼻梁条同步植入、褶皱预压成型、超声波封边、定长裁切等核心工序，加工完成的口罩本体可直接输送至后续耳带焊接工位完成最终组装，大幅减少人工参与重复工序的工作量，降低人工操作带来的污染风险，提升口罩生产的成品一致性。在功能特性设计上，设备采用模块化分区布局，左侧为成品输出输送段，搭配带防滑限位的绿色皮带输送线，可将裁切完成的口罩本体平稳输送至下一工位，输送段下方设置带双开门的红色柜体，可用于收纳设备配套工具、备用易损件，同时内置部分电气控制元件，提升空间利用率；中部为核心加工工位，集成了封边、压型、裁切等执行组件，各工位设置独立的调节结构，可根据生产口罩的规格参数快速调整压合深度、裁切长度，适配不同尺寸的N95口罩生产需求；右侧为原料放卷区域，采用开放式绿色框架结构，设置多组放卷轴，可同时挂载多层口罩原料卷，每根放卷轴配备独立的张力调节机构，可根据不同原料的拉伸特性调整放卷阻力，避免原料拉扯变形或松垮偏移，保障原料输送的平整度。设计思路上优先考虑设备的易用性与维护便捷性，整体框架采用标准工业铝型材拼接搭建，无需复杂的焊接工艺即可完成组装，各功能组件采用快拆式安装结构，日常维护更换易损件时无需拆解整体框架，可快速完成检修操作；设备的操作控件集中布置在中部工位的侧方，操作人员可在设备单侧完成参数调整、启停控制、原料更换等全部操作，减少操作人员的走动范围，提升单人操作的管控效率。外形尺寸与安装边界方面，设备整体呈长条形布局，总长度适配中小型生产车间的常规工位排布，宽度控制在单人可触及两侧组件的范围内，无需预留过大的操作通道，底部配备可调节支撑脚轮，既可以在固定生产位置锁定支撑，也可根据车间布局调整快速移动设备位置；安装时仅需预留设备前后各0.8米的操作空间、右侧1米的原料上料空间即可满足日常生产需求，无需特殊的地基处理，接入常规工业气源与电源即可启动运行，适配各类普通生产车间的安装条件。
