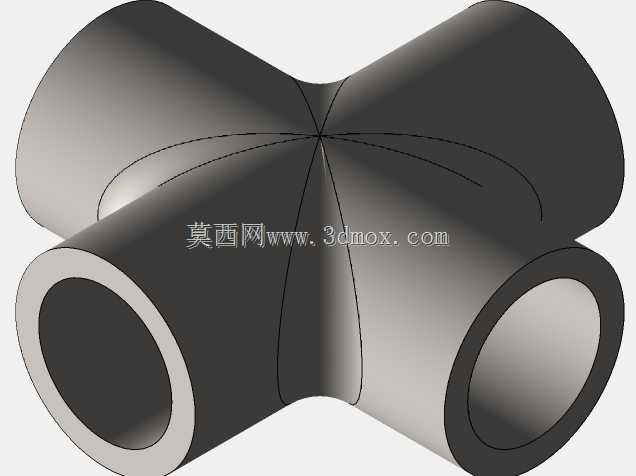

四通交叉等径管道连接结构

该十字交叉管道结构主要应用于工业流体输送管网、建筑给排水系统、化工介质传输管路、暖通空调循环管线等场景中，作为多向管路交汇的核心连接部件，可实现单路输入、三路分流或是三路介质汇入单路输出的流向切换功能，也可根据管网布局需求完成四个方向管路的互通衔接，适配不同走向的管路排布需求，减少管路弯折带来的流体阻力损耗，降低多接头拼接带来的泄漏风险。在实际工况中，这类十字交叉接头可适配清水、低压气体、弱腐蚀性化工介质等多种流体的传输需求，在民用供水、厂区压缩空气管网、小型化工试验管线中都有广泛的应用空间。该结构采用等径对称设计思路，四个连接端口的内径、壁厚完全统一，遵循ANSI B.16相关标准的尺寸规范，可直接与同规格的标准管道完成对接，无需额外加工变径转接结构。设计过程中重点优化了四个管路交汇核心区域的过渡曲面，将传统直角交汇的尖锐折角替换为平滑圆弧过渡结构，有效降低流体在交汇区域的湍流强度，减少介质传输过程中的压力损失，同时避免介质中的固体杂质在交汇拐角处沉积堵塞管路。结构整体采用对称式布局，四个连接端口的中心轴线处于同一平面且两两垂直，端口处预留标准管道对接的配合边界，安装时可根据现场管路走向灵活选择接入方向，无需额外调整接头角度，适配水平、垂直等不同安装面的布设需求。管壁厚度均匀一致，既保证了结构整体的承压能力，可满足常规低压管路的工作压力要求，也避免了局部壁厚过大带来的材料浪费，交汇核心区域做了加厚过渡处理，抵消多向应力集中带来的结构强度风险，提升长期使用的结构稳定性。端口边缘做了倒角处理，既方便安装时管道的插入对接，也可避免锐边划伤安装人员或是对接密封件，保证连接位置的密封可靠性。
