燃气灶具用脉冲点火控制阀结构设计

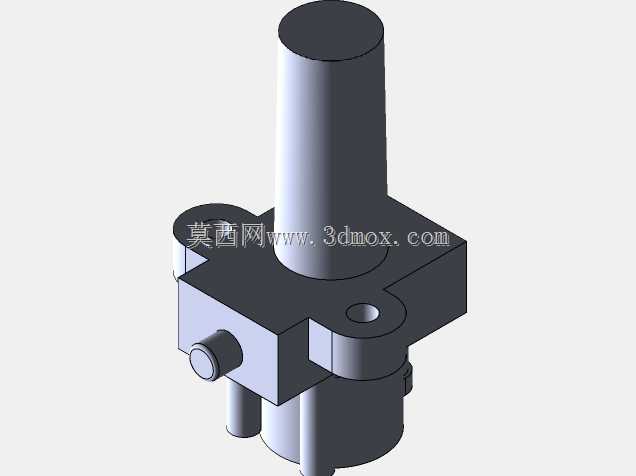

这款点火控制阀是民用燃气灶具、台式燃气烤炉、便携式户外燃气炉具的核心控制部件，承担气路通断、点火触发同步、火力档位调节的核心功能，是燃气类加热器具保障使用安全、实现操作便捷性的关键结构件。在日常使用场景中，用户按压并旋转阀体上部的操作杆时，阀体会同步完成两个动作：一是内部气路阀芯转动，对应导通不同孔径的燃气通路，实现从闭气、小火到大火的档位切换，适配不同烹饪场景的火力需求；二是按压行程会触发内置的微动点火触点，连通脉冲点火器电路，在出气口位置产生连续电火花，同步点燃导通的燃气，实现一键点火的操作逻辑，避免点火延迟导致的燃气溢散风险。从设计思路来看，这款阀体采用集成化布局，将气路控制腔体、点火触发结构、安装固定结构整合为单一主体，上部伸出的圆柱段为操作杆装配位，用于匹配灶具面板上的旋钮，操作杆的旋转角度与阀芯通气孔的开度做了对应限位，避免过度旋转导致的阀芯错位；侧面伸出的小圆轴为点火触发顶杆，按压操作杆时会带动顶杆位移触发电信号，顶杆处设置有复位弹簧结构，松开操作杆后顶杆自动回位断开点火电路。阀体下部的圆柱腔体为燃气进气与阀芯装配腔，下部伸出的两个细管接口分别对应主火通路与常明火通路，常明火通路在旋钮处于最小火档位时保持小流量通气，维持火种长燃，避免频繁点火的操作麻烦。阀体主体侧面延伸出带安装孔的固定耳，安装孔的中心距与灶具底壳的预装螺柱位置完全匹配，安装时只需将阀体嵌入底壳预留的安装位，通过两颗紧固件穿过固定耳即可完成固定，上部操作杆伸出面板的高度适配常规灶具面板的厚度范围，不会出现旋钮卡顿或间隙过大的问题。整个阀体的密封结构采用耐燃气腐蚀的橡胶密封圈，在阀芯转动部位、接口连接部位都设置了密封槽，避免燃气泄漏风险，所有运动部件的配合间隙都经过公差优化，既保证旋转、按压操作的顺滑手感，又不会因间隙过大导致密封失效，整体结构紧凑，安装边界适配绝大多数台式、嵌入式民用燃气具的内部安装空间，无需额外改造即可直接替换同规格的传统点火阀体。
