单相电源插头外壳结构设计方案

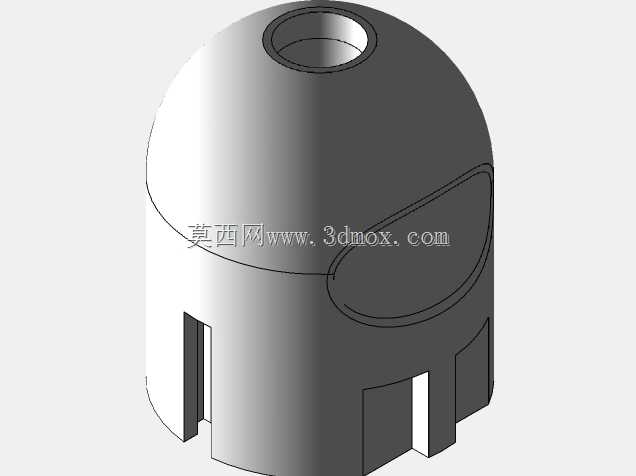

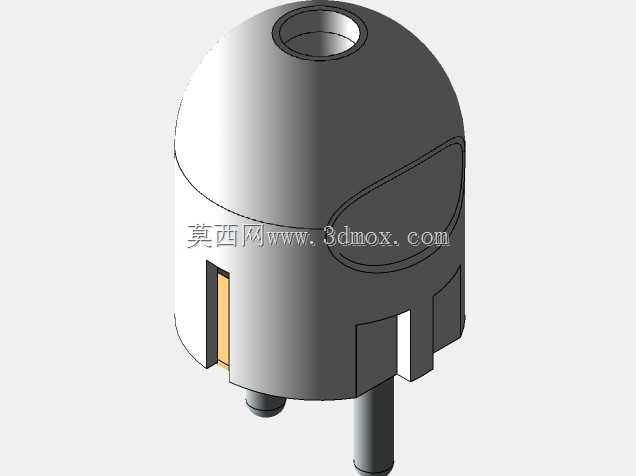

这款单相电源插头壳体是民用及工业低压供电场景中，实现电路安全接驳的核心防护结构件，主要适配日常小家电、手持电动工具、小型工业设备的末端供电连接需求，承担内部导电插芯定位、带电部件绝缘隔离、外力冲击防护、握持操作防滑的多重作用，是低压接插件领域应用覆盖范围极广的基础配件结构。从实际使用场景来看，该壳体需要适配常规墙面插座、移动式排插、工业临时供电接驳点等多种对接场景，既要满足日常频繁插拔的结构耐用性要求，也要兼顾不同使用环境下的绝缘安全性能，避免内部带电部件外露引发触电、短路等安全隐患。在功能特性设计上，该壳体采用上下扣合的分体式装配结构，顶部预留的圆形通孔用于引出电源连接线，孔位边缘做了圆弧过渡处理，避免穿线时尖锐棱边割破线缆绝缘层；壳体下部的多组开槽结构，一方面为内部金属插片提供精准的定位安装空间，保证插片伸出位置的尺寸精度，确保插拔时插片能与插座铜套精准对位，避免偏斜导致的接触不良、插片弯折问题，另一方面开槽形成的弹性卡扣结构，可在装配时实现上下壳体的快速卡合固定，减少额外紧固件的使用，提升装配效率。壳体上部的圆弧穹顶造型，完全贴合人手握持插拔时的手指曲面形态，插拔施力时受力均匀，不会出现硌手、打滑的问题，侧面的内凹轮廓区域可用于粘贴品牌标识、参数铭牌，同时也能进一步增加握持时的摩擦力，即便手部沾有少量油污、水渍也能稳定施力完成插拔操作。在设计思路层面，该结构优先平衡了绝缘安全、装配效率与使用手感三者的关系：壳体整体壁厚均匀，既避免壁厚过薄导致的结构强度不足、受外力挤压易开裂的问题，也不会因壁厚过大造成材料浪费、整体尺寸臃肿；内部设置有多条纵横分布的定位筋条，可将火线、零线的导电插片完全分隔在独立的腔室内，避免插片移位造成的极间短路风险，同时筋条也能提升壳体整体的抗形变能力，即便从1米左右的日常使用高度意外跌落，也不会出现壳体开裂、内部结构错位的问题。在尺寸与安装边界上，该壳体的整体外径控制在常规单相插头的通用尺寸范围内，插片伸出端的开槽位置严格匹配国标单相插头的插片间距要求，可兼容市面上绝大多数符合国标要求的插座产品，不会出现相邻插头干涉、无法同时插入排插相邻位的问题；顶部穿线孔的尺寸适配常规0.75平方到1.5平方的三芯电源护套线，可满足不同功率等级小型用电设备的线缆接入需求，壳体扣合后边缘缝隙控制在极小范围内，可有效阻挡日常使用中的灰尘、飞溅水滴进入壳体内部，提升日常使用的安全冗余。
